PCIe là gì? Nguyên lý hoạt động, các thế hệ và tầm quan trọng với PC
PCIe là chuẩn kết nối quan trọng trên bo mạch chủ, quyết định tốc độ và hiệu năng toàn hệ thống. Bài viết này từ GearVN sẽ giúp bạn hiểu nguyên lý hoạt động, các thế hệ PCIe, cách nhận biết và lý do nó ảnh hưởng trực tiếp đến trải nghiệm gaming lẫn công việc.
Những điểm chính
- PCIe là chuẩn kết nối và giao diện bus tốc độ cao, được sử dụng để kết nối các thành phần như card đồ họa (GPU), ổ cứng SSD, card mạng và các thiết bị ngoại vi khác với bo mạch chủ (mainboard) của máy tính
- Hoạt động dựa trên các "làn" (lane) riêng biệt (x1, x4, x8, x16), giúp loại bỏ tình trạng nghẽn băng thông so với chuẩn PCI cũ.
- Mỗi thế hệ PCIe mới (4.0, 5.0) đều nhân đôi băng thông so với thế hệ trước, mở khóa tiềm năng tốc độ cho các linh kiện hiện đại.
- Lựa chọn đúng thế hệ PCIe là yếu tố then chốt để tối đa hóa hiệu năng card đồ họa và khai thác tốc độ tối đa của SSD NVMe.
- PCIe có tính tương thích ngược, cho phép linh kiện thế hệ cũ hoạt động trên khe cắm mới và ngược lại (với tốc độ của chuẩn thấp hơn)

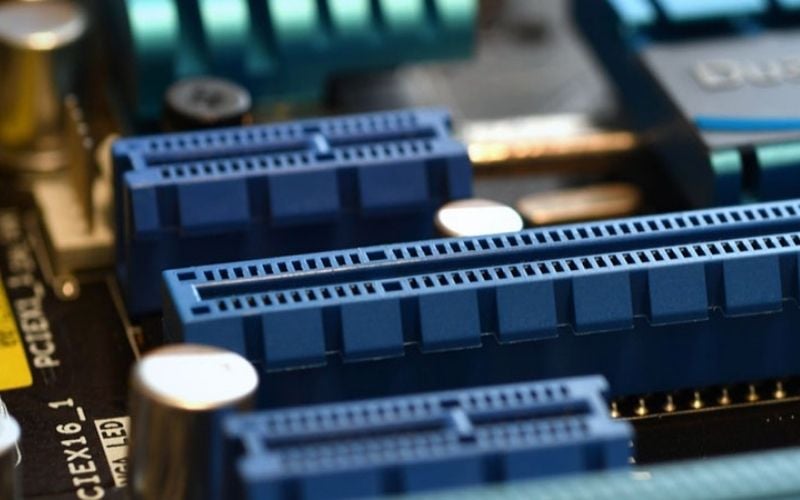

1. PCIe là gì?
PCIe (Peripheral Component Interconnect Express) là chuẩn kết nối tốc độ cao trên máy tính, dùng để liên kết và trao đổi dữ liệu giữa các linh kiện như card đồ họa (GPU), ổ cứng SSD, card mạng… với bo mạch chủ.
Sự ra đời của PCIe đã thay thế hoàn toàn các chuẩn cũ như PCI và AGP. Nhờ băng thông vượt trội và độ trễ thấp, PCIe đảm bảo mọi thành phần trong dàn PC của bạn có thể giao tiếp với nhau một cách nhanh chóng và hiệu quả, khai phá tối đa tiềm năng hiệu suất.
2. Nguyên lý hoạt động của PCIe
Không giống như chuẩn PCI cũ sử dụng một bus chung cho nhiều thiết bị, PCIe hoạt động thông minh và hiệu quả hơn rất nhiều nhờ vào kiến trúc điểm-điểm và khái niệm làn độc đáo.
2.1. Giao thức điểm-điểm (Point-to-Point)
PCIe sử dụng kết nối điểm-điểm, nghĩa là mỗi khe cắm PCIe sẽ có một liên kết riêng biệt trực tiếp đến bộ điều khiển trung tâm trên mainboard. Điều này giống như mỗi thiết bị có một làn đường riêng, không phải chia sẻ hay chờ đợi nhau.
Kiến trúc này loại bỏ hoàn toàn tình trạng "tắc nghẽn" băng thông khi nhiều thiết bị hoạt động cùng lúc. Nhờ vậy, card đồ họa và SSD NVMe có thể hoạt động ở tốc độ tối đa mà không bị ảnh hưởng bởi các linh kiện khác.

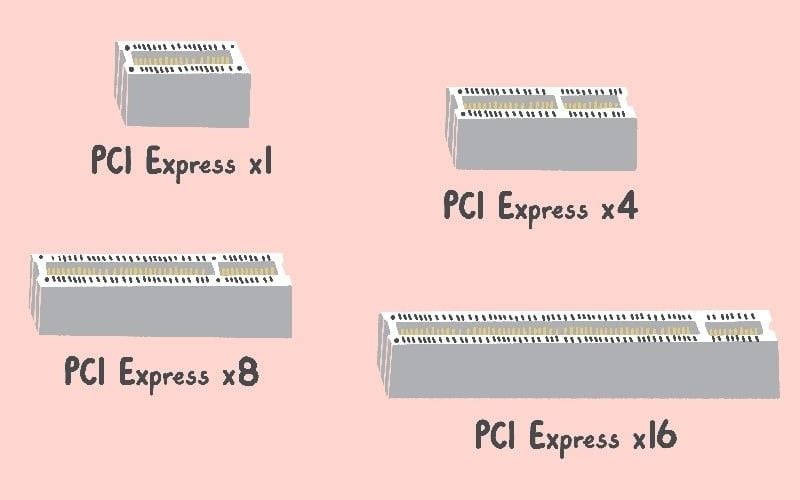

2.2. Khái niệm "Làn" (Lane) trong PCIe
Mỗi kết nối PCIe được tạo thành từ một hoặc nhiều "làn" (lane). Mỗi lane bao gồm hai cặp dây tín hiệu: một cặp để gửi và một cặp để nhận dữ liệu đồng thời. Đây là cơ sở tạo nên băng thông khổng lồ của chuẩn kết nối này.
Số lượng lane mà một khe cắm hoặc một thiết bị hỗ trợ được ký hiệu là "x" (ví dụ: x1, x4, x8, x16). Càng nhiều lane, băng thông càng lớn, cho phép truyền tải lượng dữ liệu khổng lồ trong cùng một thời điểm.

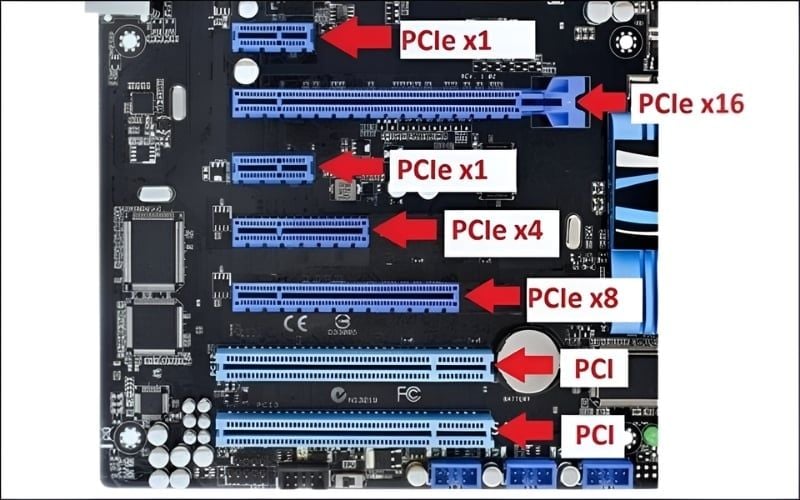

3. Nhận biết các kích thước khe cắm PCIe trên bo mạch chủ
Trên bo mạch chủ, bạn sẽ thấy các khe cắm PCIe có độ dài khác nhau. Kích thước vật lý này tương ứng với số lượng lane tối đa mà khe cắm đó hỗ trợ.
3.1. PCIe x1: Dành cho các thiết bị cơ bản
Đây là khe cắm ngắn nhất, thường được sử dụng cho các loại card mở rộng yêu cầu ít băng thông. Ví dụ điển hình là card âm thanh, card mạng Wi-Fi tốc độ thấp, hoặc card USB mở rộng.
3.2. PCIe x4: Linh hoạt cho SSD NVMe và card mở rộng
Khe cắm này dài hơn khe x1, cung cấp băng thông đủ lớn cho các ổ cứng SSD NVMe tốc độ cao (thông qua khe M.2 hoặc adapter), card capture, hoặc card mạng 10GbE.
3.3. PCIe x8: Hiệu năng cao cho card chuyên dụng
Khe PCIe x8 cung cấp băng thông đáng kể, thường dành cho các card chuyên dụng như card RAID controller, card tăng tốc xử lý hoặc chạy hai card đồ họa ở chế độ SLI/CrossFire (dù không còn phổ biến).
3.4. PCIe x16: Khe cắm chuyên dụng cho card đồ họa
Đây là khe cắm dài nhất và có băng thông cao nhất trên hầu hết các bo mạch chủ phổ thông. Khe PCIe x16 được thiết kế đặc biệt để khai thác toàn bộ sức mạnh của các card đồ họa rời, từ phân khúc phổ thông đến cao cấp.

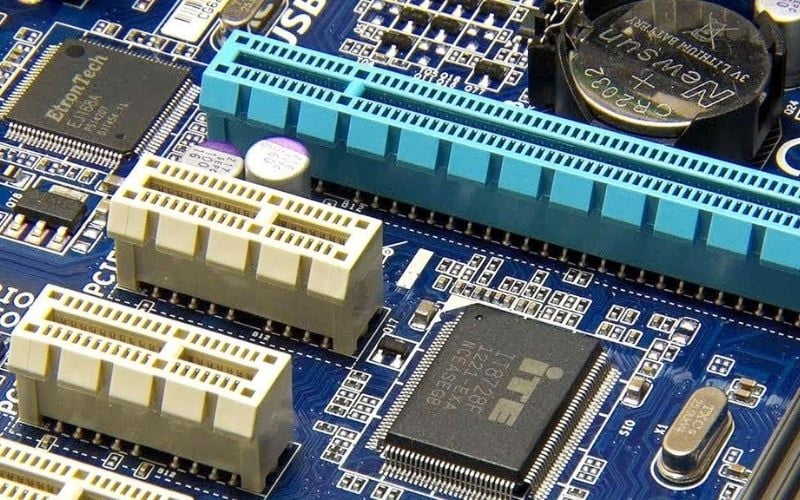

3.5. Lưu ý về sự tương thích vật lý và băng thông
Một điểm linh hoạt của PCIe là khả năng tương thích chéo. Bạn có thể cắm một card nhỏ (ví dụ x1, x4) vào một khe cắm lớn hơn (x8, x16) và nó sẽ hoạt động bình thường. Tuy nhiên, không thể làm ngược lại.
Băng thông thực tế bạn nhận được sẽ phụ thuộc vào số lane của cả card và khe cắm, lấy theo con số thấp hơn. Ví dụ, cắm card x8 vào khe x16 thì card sẽ chỉ chạy ở tốc độ x8.
4. Các thế hệ PCIe: Cuộc cách mạng về tốc độ
Từ khi ra mắt, PCIe đã liên tục phát triển qua nhiều thế hệ, với mỗi phiên bản mới đều nhân đôi băng thông so với thế hệ tiền nhiệm, mở ra những giới hạn mới về hiệu năng.
4.1. PCIe 1.0 (2003) - Khởi đầu cuộc cách mạng
Ra mắt năm 2003, PCIe 1.0 đặt nền móng cho chuẩn kết nối hiện đại. Nó cung cấp tốc độ 2.5 GT/s (Gigatransfers mỗi giây) trên mỗi lane, một bước nhảy vọt so với chuẩn PCI và AGP thời bấy giờ.
4.2. PCIe 2.0 (2007) - Nhân đôi tốc độ
PCIe 2.0 xuất hiện và nhân đôi tốc độ truyền tải lên 5 GT/s mỗi lane. Thế hệ này vẫn duy trì khả năng tương thích ngược hoàn toàn, cho phép các thiết bị cũ hơn hoạt động trên nền tảng mới một cách liền mạch.

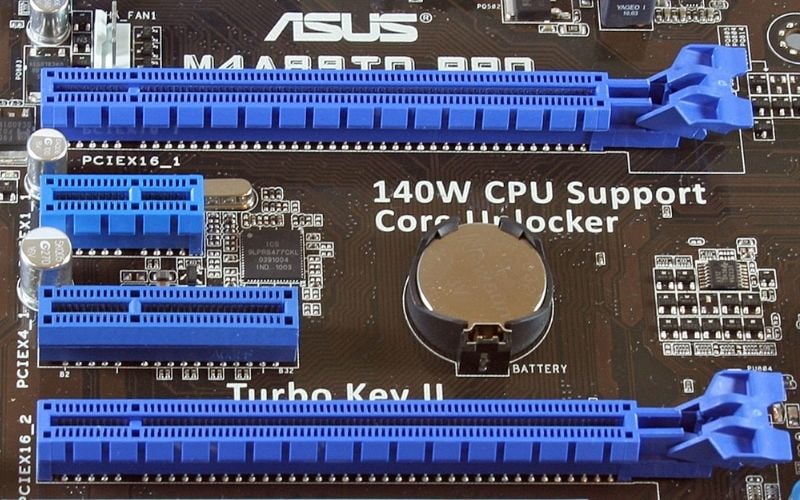

4.3. PCIe 3.0 (2010) - Tiêu chuẩn phổ biến một thời
Với tốc độ 8 GT/s mỗi lane, PCIe 3.0 đã trở thành một tiêu chuẩn vàng trong suốt một thập kỷ. Nó đủ sức đáp ứng cho hầu hết các card đồ họa và linh kiện cao cấp trong một thời gian dài và vẫn còn rất phổ biến hiện nay.
4.4. PCIe 4.0 (2017) - Kỷ nguyên của SSD tốc độ cao
PCIe 4.0 tiếp tục nhân đôi băng thông lên 16 GT/s mỗi lane. Đây là thế hệ thực sự mở khóa tiềm năng của ổ cứng SSD NVMe, cho phép tốc độ đọc/ghi dữ liệu đạt đến những con số không tưởng, thay đổi hoàn toàn trải nghiệm làm việc và chơi game.
4.5. PCIe 5.0 (2019) - Sức mạnh cho PC Hi-End
Mang đến tốc độ 32 GT/s mỗi lane, PCIe 5.0 đang dần trở thành tiêu chuẩn trên các hệ thống PC cao cấp. Nó cung cấp băng thông khổng lồ, sẵn sàng cho những card đồ họa và SSD thế hệ mới nhất với yêu cầu hiệu năng cực cao.

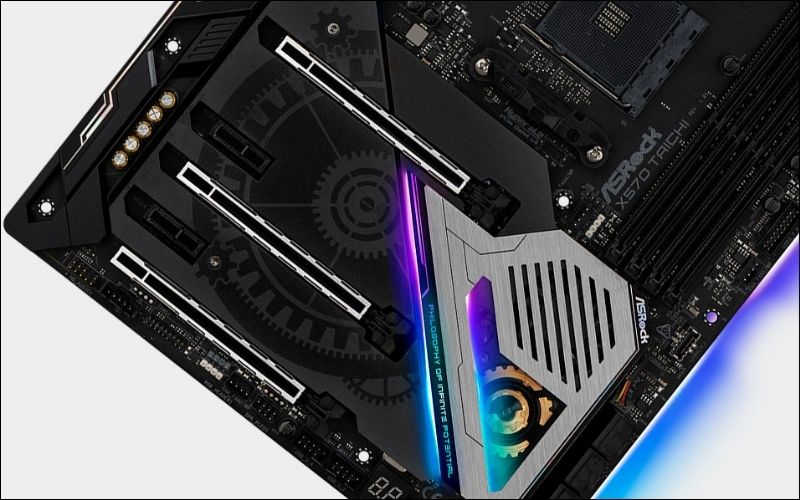

4.6. PCIe 6.0 và xa hơn - Hướng tới tương lai
PCI-SIG, tổ chức phát triển chuẩn PCIe, đã công bố PCIe 6.0 với tốc độ 64 GT/s và đang phát triển PCIe 7.0. Điều này cho thấy tiềm năng phát triển của PCIe là không giới hạn, luôn sẵn sàng đáp ứng nhu cầu của các ứng dụng AI, máy học và gaming trong tương lai.
4.7. Bảng so sánh tốc độ các thế hệ PCIe
Để dễ hình dung sức mạnh của từng thế hệ, hãy cùng xem qua bảng so sánh băng thông tối đa (tốc độ truyền dữ liệu một chiều) trên khe cắm PCIe x16, loại khe cắm phổ biến nhất cho card đồ họa.

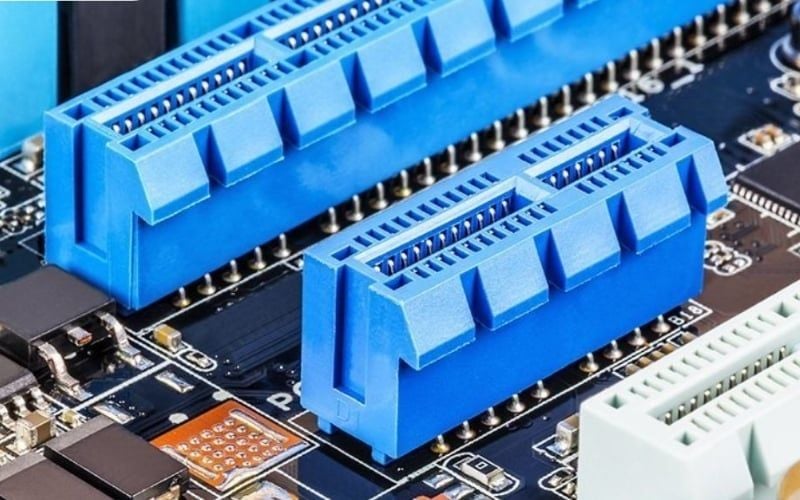

5. So sánh PCIe và PCI: Sự khác biệt làm nên hiệu năng
PCIe là sự kế thừa và cải tiến vượt bậc so với chuẩn PCI (Peripheral Component Interconnect) cũ. Sự khác biệt giữa chúng là nền tảng cho hiệu năng của máy tính hiện đại.
- Kiến trúc: PCIe sử dụng kiến trúc nối tiếp điểm-điểm (point-to-point serial), mỗi thiết bị có đường truyền riêng. Trong khi đó, PCI dùng kiến trúc bus song song (parallel bus), tất cả thiết bị phải chia sẻ chung một băng thông, dễ gây tắc nghẽn.
- Băng thông: Băng thông của PCIe vượt trội hoàn toàn so với PCI. Ngay cả PCIe 1.0 x1 cũng đã nhanh hơn khe PCI 32-bit thông thường. Các thế hệ PCIe sau này còn tạo ra khoảng cách mênh mông về tốc độ.
- Hiệu suất: Nhờ không phải chia sẻ băng thông, PCIe cho hiệu suất cao hơn, ổn định hơn và độ trễ thấp hơn nhiều so với PCI. Điều này đặc biệt quan trọng với các ứng dụng nhạy cảm với độ trễ như gaming.
- Tính năng: PCIe hỗ trợ nhiều công nghệ tiên tiến như hot-plugging (cắm nóng), quản lý năng lượng hiệu quả và chất lượng dịch vụ (QoS), những điều mà chuẩn PCI cũ không thể làm được.
6. Tại sao PCIe lại quan trọng với dàn PC của bạn?
- Tối đa hóa hiệu năng Card đồ họa: Card đồ họa hiện đại cần một lượng băng thông khổng lồ để xử lý game AAA ở độ phân giải cao. Khe cắm PCIe 4.0 hoặc 5.0 x16 đảm bảo GPU không bị "nghẽn cổ chai", phát huy hết 100% sức mạnh.
- Mở khóa tốc độ SSD NVMe: Nếu không có giao tiếp PCIe, ổ cứng SSD NVMe sẽ không thể đạt được tốc độ đọc/ghi siêu nhanh, vốn nhanh gấp hàng chục lần so với SSD SATA III. Điều này giúp khởi động Windows, tải game và mở ứng dụng chỉ trong nháy mắt.
- Nền tảng cho khả năng nâng cấp: PCIe mang đến sự linh hoạt tuyệt vời. Bạn có thể dễ dàng bổ sung các tính năng mới cho PC của mình như card Wi-Fi 6E, card âm thanh chất lượng cao, hay card capture để livestream.
- Đảm bảo tương lai cho hệ thống: Lựa chọn một bo mạch chủ hỗ trợ các chuẩn PCIe mới nhất như Gen 4, Gen 5 là một sự đầu tư cho tương lai. Hệ thống của bạn sẽ sẵn sàng để nâng cấp lên các linh kiện thế hệ tiếp theo mà không cần thay thế toàn bộ.
- Giảm độ trễ hệ thống: Tốc độ giao tiếp nhanh giữa CPU, GPU và bộ nhớ lưu trữ thông qua PCIe giúp giảm thiểu độ trễ tổng thể của hệ thống. Mọi thao tác đều trở nên mượt mà và phản hồi nhanh hơn.
7. Một số câu hỏi liên quan
7.1. Card PCIe 3.0 cắm vào mainboard PCIe 4.0 được không?
Hoàn toàn được. PCIe có tính tương thích ngược rất tốt. Khi bạn cắm card PCIe 3.0 vào khe PCIe 4.0, nó sẽ hoạt động bình thường nhưng chỉ chạy ở tốc độ của chuẩn PCIe 3.0.
7.2. Card đồ họa PCIe 4.0 chạy trên mainboard PCIe 3.0 có bị giảm hiệu năng không?
Đối với hầu hết các card đồ họa hiện nay, sự khác biệt về hiệu năng chơi game giữa việc chạy trên khe PCIe 4.0 và 3.0 là không đáng kể, thường chỉ khoảng 1-3%. Tuy nhiên, với các card đồ họa cao cấp nhất trong tương lai, sự chênh lệch này có thể sẽ lớn hơn.
7.3. Tại sao khe PCIe x16 của tôi chỉ chạy ở tốc độ x8?
Có một vài nguyên nhân như bo mạch chủ của bạn có thể chia sẻ làn PCIe khi bạn cắm thêm các thiết bị khác (như SSD M.2); CPU của bạn không cung cấp đủ số làn PCIe; hoặc có thể do cài đặt trong BIOS. Hãy kiểm tra sách hướng dẫn của mainboard để biết cách phân chia làn PCIe.
7.4. Làm thế nào để kiểm tra phiên bản và tốc độ PCIe đang chạy?
Bạn có thể sử dụng các phần mềm miễn phí như CPU-Z (tab Mainboard và Graphics) hoặc GPU-Z. Các công cụ này sẽ hiển thị chi tiết phiên bản PCIe mà khe cắm và card đồ họa của bạn đang hỗ trợ, cũng như tốc độ liên kết hiện tại.
Xem thêm:
PCIe là chuẩn kết nối quan trọng quyết định hiệu năng PC, từ card đồ họa đến SSD NVMe. Hiểu rõ các thế hệ và khe cắm PCIe sẽ giúp bạn xây dựng hệ thống tối ưu, cân bằng và sẵn sàng cho tương lai. Để trải nghiệm sản phẩm thực tế, hãy ghé showroom GearVN hoặc liên hệ hotline 1900.5301 để được tư vấn cấu hình phù hợp.
