THÔNG SỐ KĨ THUẬT :
| CPU | Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 |
| Chipset | Z690 |
| Khe RAM | 4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Un -bộ nhớ đệm
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
OptiMem III |
| Cổng xuất hình | 2 x Intel® Thunderbolt ™ 4 cổng (USB Type-C®) hỗ trợ đầu ra video DisplayPort 1.4 và Thunderbolt. |
| Khe PCI | Bộ xử lý Intel® thế hệ thứ 12
2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8 / x8)
Bộ chip Intel® Z690
1 x khe cắm PCIe 3.0 x1 |
| Lưu trữ | Hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s
Total hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 12 của Intel
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
- Bộ xử lý Intel® Thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4.
Khe cắm M.2_2 (Phím M), kiểu 2280
- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
Bộ chip Intel® Z690
Khe cắm M.2_3 (Phím M), kiểu 2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
Khe cắm DIMM.2_1 (Phím M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm DIMM.2_2 (Key M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
6 x cổng SATA 6Gb / s |
| Ethernet | 1 x Marvell® 10Gb Ethernet
ASUS LANGuard |
| Wireless & Bluetooth | Intel® Wi-Fi 6E |
| USB | USB phía sau:
Tổng 10 cổng
1 x cổng Thunderbolt ™ 4 (1 x USB Type-C®)
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
8 x cổng USB 3.2 Gen 2 (7 x Type-A + 1 x USB Type-C®)
1 x đầu nối Thunderbolt ™ 4 (1 x USB Type-C®)
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0 |
| Audio | ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082
- Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
- Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
- Hỗ trợ phát lại lên đến 32-Bit / 384 kHz
Tính năng âm thanh
- Công nghệ che chắn SupremeFX
- ESS® SABRE9018Q2C DAC / AMP
- Giắc cắm âm thanh được chiếu sáng bằng đèn LED
- Cổng ra S / PDIF quang phía sau
- Tụ âm thanh cao cấp
- Bìa âm thanh |
| Cổng I/O mặt sau | 1 x Cổng Thunderbolt ™ 4 USB Type-C®
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
8 x cổng USB 3.2 Gen 2 (7 x Type-A + 1 x USB Type-C®)
1 x cổng HDMI
1 x Mô-đun Wi-Fi ASUS
1 x cổng Ethernet Intel® 2.5Gb
1 x cổng Marvell® AQtion 10Gb Ethernet
5 x giắc cắm âm thanh có đèn LED chiếu sáng
1 x cổng ra quang học S / PDIF
1 x nút BIOS FlashBack
1 x nút Xóa CMOS |
| Cổng I/O nội bộ | Liên quan đến Quạt và Làm mát
Đầu cắm quạt CPU 1 x 4 chân
1 x đầu cắm Quạt OPT CPU 4 chân
Đầu cắm Quạt khung gầm 2 x 4 chân
Đầu cắm quạt tản nhiệt 2 x 4 chân
2 x W_PUMP + tiêu đề
1 x tiêu đề WB_SENSOR
1 x đầu cắm Nước vào 2 chân
Đầu cắm 1 x 2-pin Water Out
1 x đầu cắm Dòng nước 3 chân
Liên quan đến nguồn điện
1 x đầu nối Nguồn chính 24 chân
Đầu nối nguồn 2 x 8 chân + 12V
1 x đầu nối Card đồ họa PCIe 6 chân
Liên quan đến lưu trữ
3 x khe cắm M.2 (Phím M)
Khe cắm 1 x DIMM.2 hỗ trợ 2 khe cắm M.2 (Phím M)
6 x cổng SATA 6Gb / s
USB
1 x cổng Intel® Thunderbolt ™ 4 (USB Type-C®)
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Điều khoản khác
1 x đầu cắm ARGB Gen 2 6 chân để hỗ trợ 2 x đầu cắm ARGB Gen 2
1 x tiêu đề Gen 2 có thể định địa chỉ
1 x đầu cắm AURA RGB
1 x Nút chuyển đổi BIOS
2 x nút BCLK
1 x nút FlexKey
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 x jumper Chế độ LN2
1 x tiêu đề Osc sence
12 x Điểm đo ProbeIt
1 x nút Thử lại
1 x công tắc RSVD
1 x tiêu đề RSVD
1 x nút khởi động An toàn
1 x công tắc Chế độ chậm
1 x nút Bắt đầu
1 x công tắc V_Latch
1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống
1 x đầu cắm Cảm biến nhiệt |
| Tính năng đặc biệt | Extreme OC Kit
- Nút FlexKey
- Chế độ LN2
- Probelt
- Nút thử lại
- Nút khởi động an toàn
- Nút bắt đầu
- Chế độ chậm
Extreme Engine Digi +
- Tụ kim loại đen 10K
- Choke hợp kim MicroFine
ASUS Q-Design
- M.2 Q-Latch
- Khe cắm PCIe Q-Release
- Mã Q
- Q-Connector
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
- Q-Slot
Giải pháp tản nhiệt của ASUS
- Tấm nền tản nhiệt M.2
- Tản nhiệt M.2

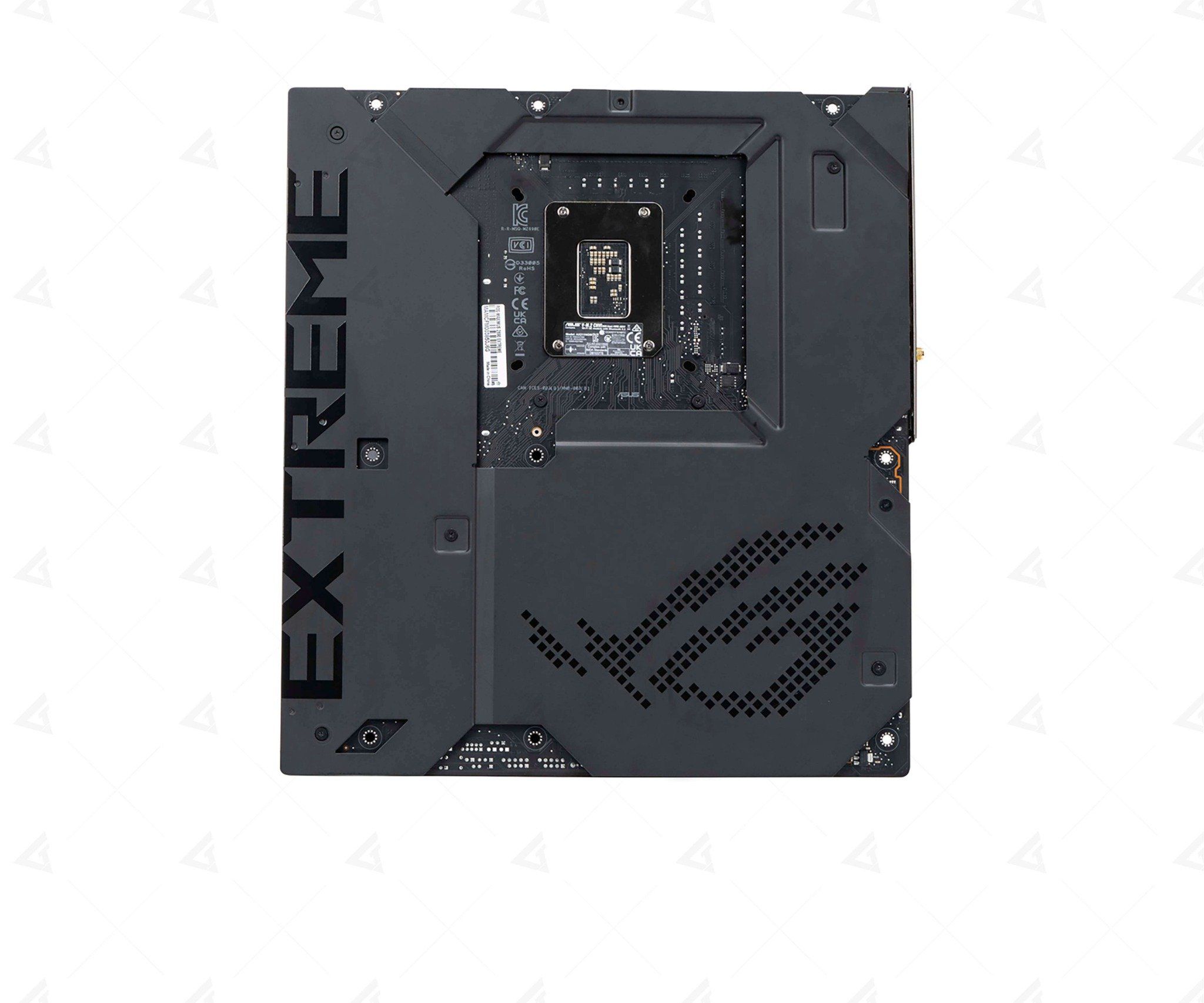

- Tấm lưng bằng thép
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- Nút BIOS FlashBack
- Nút xóa CMOS
- Bộ bảo vệ đòn bẩy ổ cắm CPU
- ProCool II
- Tấm chắn I / O gắn sẵn
- SafeSlot
- SafeDIMM
Đồng bộ hóa AURA
- Tấm nền đồng bộ ROG AURA
- (Các) tiêu đề AURA RGB
- (Các) tiêu đề Gen 2 có thể định địa chỉ
BIOS kép
OLED 2 "
Bảng điều khiển phía trước USB 3.2 Gen 2x2 với Hỗ trợ sạc nhanh 4+
- Hỗ trợ: sạc lên đến 60W
- Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A
- Tương thích với QC 4.0 / 3.0 / 2.0, PD3.0 và PPS
ASUS HYDRANODE
- 2 x hỗ trợ quạt khung gầm * (CHA_FAN1P, CHA_FAN2P) |
| Phần mềm đi kèm | Phần mềm độc quyền của ROG
- GameFirst VI
- ROG CPU-Z
- ROG True Voltician
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- BullGuard Internet Security (1-year full version)
Phần mềm độc quyền của ASUS
Armoury Crate
- AIDA64 Extreme (1 year full version)
- AURA Creator
- AURA Sync
- Fan Xpert 4
- Two-Way AI Noise Cancelation
- OLED Display
- AniMe MatrixTM LED Display
AI Suite 3
- Easy Optimization with AI Overclocking
TPU
EPU
DIGI+ Power Control
Turbo app
MyAsus
WinRAR
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
MemTest86 |
| BIOS | 2 x 256 Mb Flash ROM, UEFI AMI BIOS |
| Khả năng quản lý | WOL by PME, PXE |

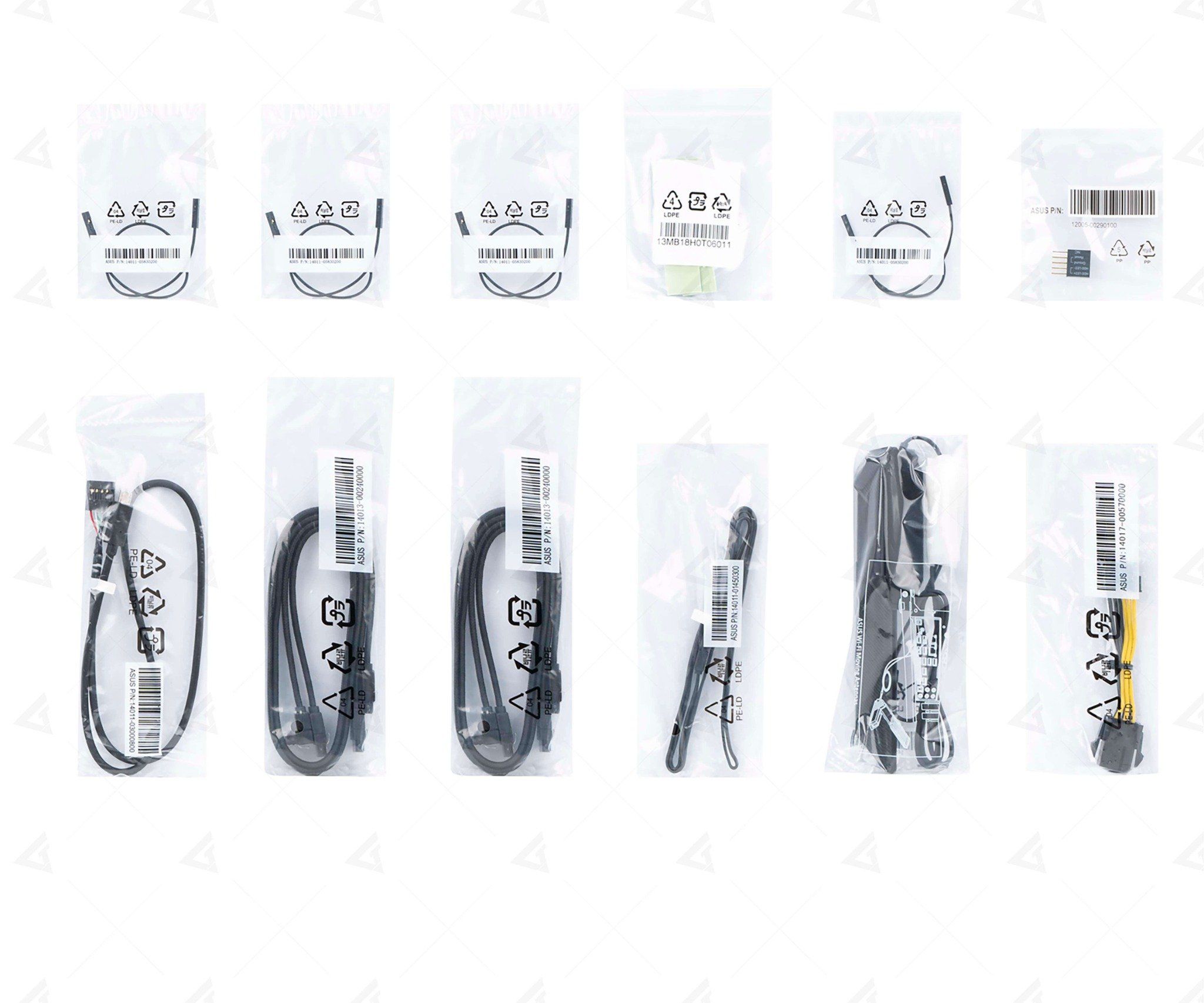

| Phụ kiện đi kèm | Cáp
Cáp chia ARGB 1 x 1 đến 3
Cáp chia ARGB 1 x 1-to-2
Cáp bộ chia 2 x 1 đến 4 quạt
1 x cáp mở rộng RGB
3 x cáp ROG dệt SATA 6G
4 x cáp SATA 6Gb / s
1 x gói cáp nhiệt điện trở 3 trong 1
Bộ điều khiển quạt ROG
1 x Bộ điều khiển quạt ROG
1 x cáp Fan EXT PWR
1 x cáp đầu vào ARGB
1 x cáp đầu vào USB
1 x Bộ điều khiển quạt ROG Băng gắn 3M
1 x Hướng dẫn sử dụng bộ điều khiển quạt
ROG DIMM.2 với tản nhiệt
1 x ROG DIMM.2 với tản nhiệt
1 x đệm M.2 cho ROG DIMM.2
2 x gói vít M.2 cho ROG DIMM.2
ROG True Voltician
1 x ROG True Voltician
4 x cáp cho ROG True Voltician

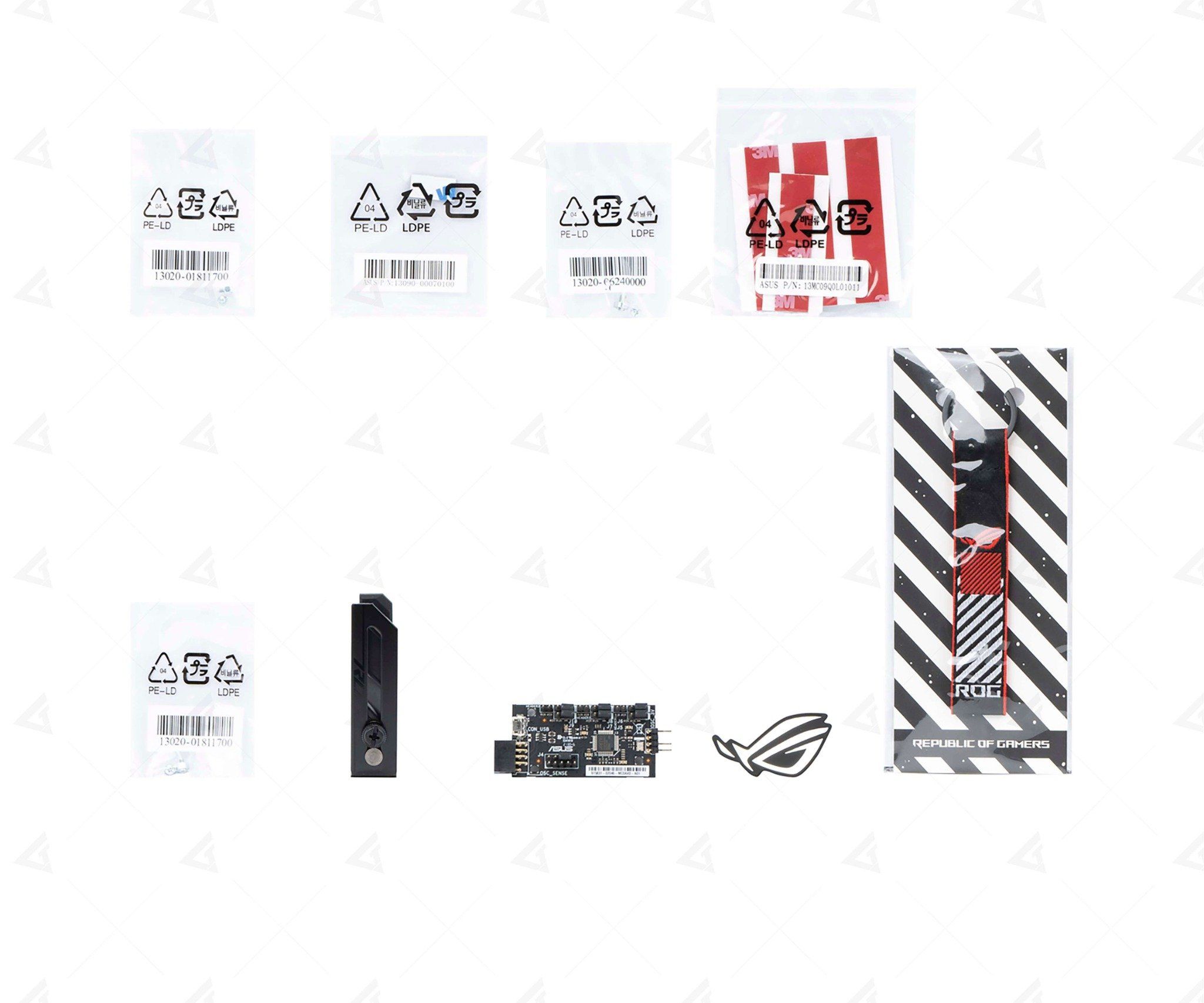

Điều khoản khác
1 x ăng-ten di chuyển Wi-Fi của ASUS
1 x gói vít SSD M.2
1 x đầu nối Q
1 x ROG CLAVIS DAC
1 x ngăn chứa cạc đồ họa ROG
1 x móc chìa khóa ROG
1 x miếng dán logo ROG
1 x tua vít ROG
1 x nhãn dán ROG
1 x thẻ cảm ơn ROG
1 x Gói đệm nhiệt cho tản nhiệt M.2
Phương tiện cài đặt
1 x ổ USB với các tiện ích và trình điều khiển
Tài liệu
1 x Hướng dẫn sử dụng |
| Hệ điều hành | Windows 10 64bit |
| Kích thước | EATX
30,5cm x 27,7cm |

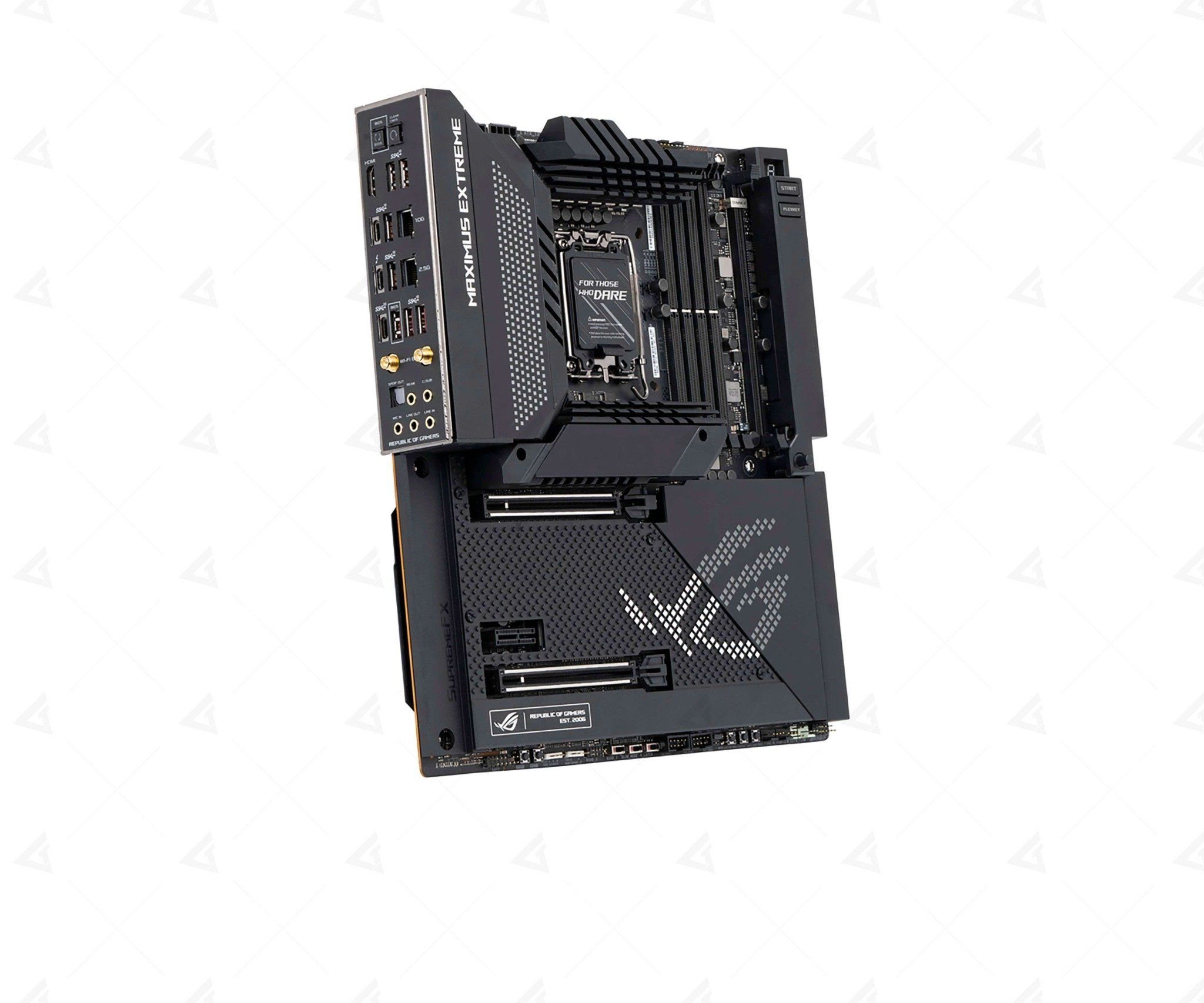

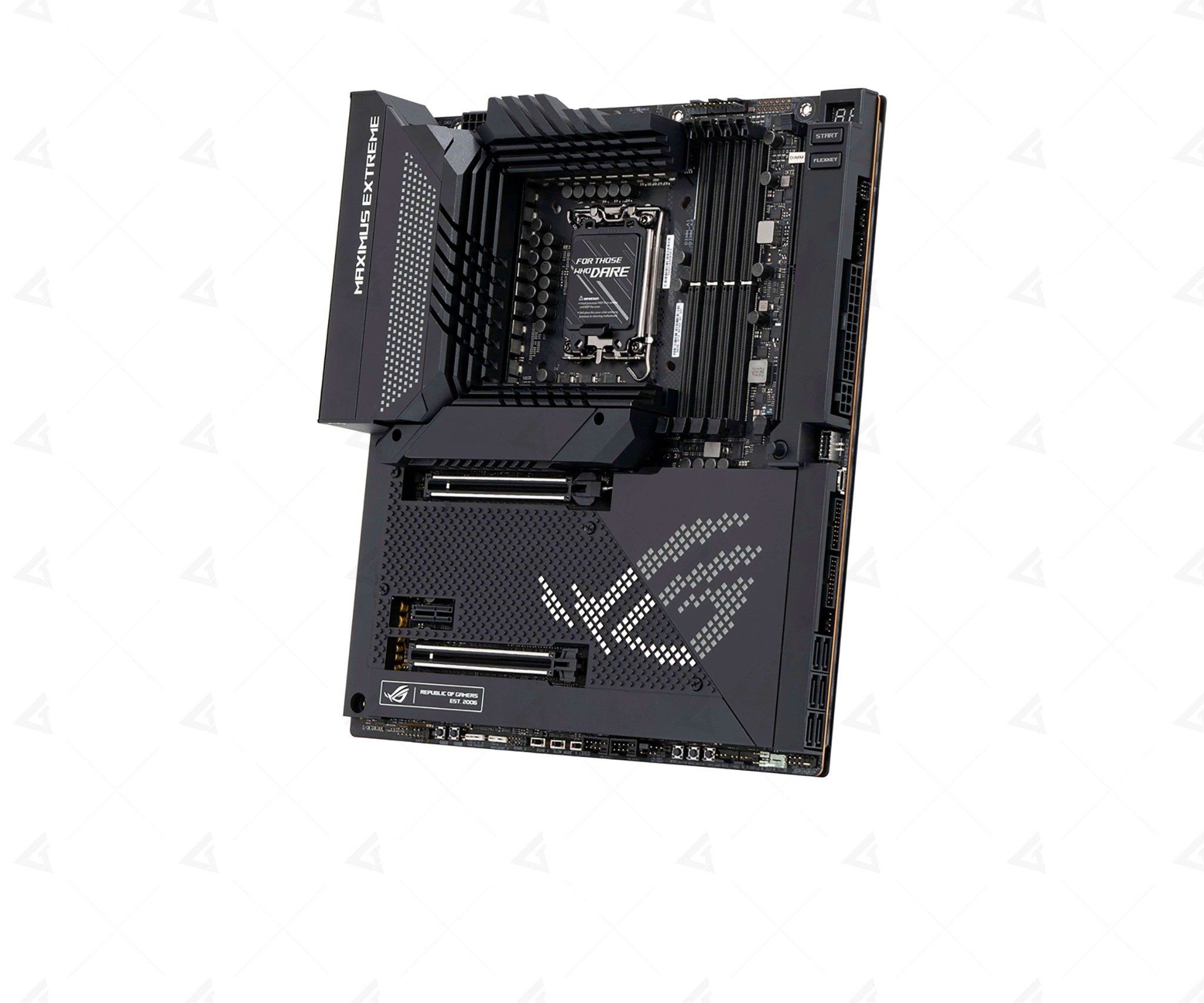

Đánh giá chi tiết bo mạch chủ ASUS ROG MAXIMUS Z690 EXTREME (DDR5)
Bo mạch chủ ASUS ROG MAXIMUS Z690 EXTREME (DDR5) đại diện cho thiết kế bo mạch chủ cao cấp nhất dành cho những người có mong muốn buil một dàn PC gaming đỉnh cao và có hiệu năng vượt trội. Mainboard ASUS ROG MAXIMUS Z690 EXTREME có trang bị cả hệ thống làm mát bằng không khí và tản nhiệt nước cho CPU Intel Core Gen 12. Bạn sẽ được nhìn thấy tất cả các tính năng nổi bật nhất được tích hợp trên bo mạch chủ ROG Z690 duy nhất, bao gồm các tầng nguồn 24 + 1 hạng nặng, cấu hình bộ nhớ nâng cao cho tốc độ DDR5 đỉnh cao, nhiều khe cắm PCIe 5.0 và màn hình LED AniMe Matrix độc quyền.
Hỗ trợ công nghệ AI tối ưu hiệu năng PC
Các giải pháp phần mềm thông minh được trang bị trên ROG MAXIMUS Z690 EXTREME giúp đảm bảo hệ thống của bạn vận hành tốt nhất. Các cải tiến mới nhất của ASUS hỗ trợ bởi AI đều được áp dụng vào bốn trụ cột về nâng cao hiệu suất, bao gồm ép xung, làm mát, kết nối mạng và âm thanh tích hợp. Điều này giúp các tân binh mới cũng như những người đã am hiểu về PC DIY có thể tiếp cận, điều chỉnh và thiết lập lại hệ thống PC như mong muốn.
ASUS ROG MAXIMUS Z690 EXTREME là loại bo mạch chủ sử dụng tốc độ xung nhịp cơ bản như một điểm tham chiếu. Các nguồn năng lượng kết hợp với các cuộn cảm cao cấp và tụ điện để tăng khả năng hoạt động của mainboard. Hệ thống PC sẽ sở hữu hiệu suất ấn tượng so với các đối thủ ngang tầm và cạnh tranh ngang bằng với các bộ vi xử lý công suất cao như CPU Intel Alder Lake thế hệ thứ 12.
Quá trình ép xung AI
Quá trình ép xung giờ đây đã có thể điều chỉnh nhanh hơn và thông minh hơn. Công nghệ ép xung mới của ASUS hỗ trợ cấu hình CPU và quá trình tản nhiệt để dự đoán cấu hình tối ưu và đẩy hiệu suất PC đạt ngưỡng cao nhất.
ASUS ROG MAXIMUS Z690 EXTREME là loại bo mạch chủ sử dụng tốc độ xung nhịp tiêu chuẩn như một điểm tham chiếu. Các nguồn năng lượng kết hợp với các cuộn cảm cao cấp và tụ điện để tăng khả năng hoạt động của mainboard. Hệ thống PC sẽ sở hữu được hiệu suất ấn tượng so với các đối thủ ngang tầm và cạnh tranh ngang bằng với các bộ vi xử lý công suất cao như CPU Intel Alder Lake thế hệ thứ 12.
Quá trình tản nhiệt trên ASUS ROG MAXIMUS Z690 EXTREME
Hệ thống tản nhiệt cũng được hỗ trợ bởi AI, có khả năng cân bằng nhiệt độ và hạn chế âm thanh chỉ bằng một cú click chuột. Điều này là nhờ vào một tính năng độc quyền của ASUS giúp làm giảm tiếng ồn không cần thiết của hệ thống PC bằng cách theo dõi nhiệt độ CPU và tự điều chỉnh tốc độ quạt tản nhiệt để cải thiện quá trình làm mát tối ưu.
Bên cạnh đó, ASUS ROG MAXIMUS Z690 EXTREME có thể linh hoạt chuyển đổi và vận hành ngay cả trên hai nền tản làm mát là tản nhiệt khí và tản nhiệt nước. Điều này là nhờ vào bố cục tản nhiệt hạng nặng giúp phân phối điện năng. Ngoài ra, ổ M.2 và các thành phần trên bo mạch luôn hoạt động mát mẻ, bất kể luồng không khí có sẵn.
Kết nối mạng và âm thanh AI
GameFirst VI giúp tối ưu hóa hệ thống mạng bằng cách phân bố băng thông theo thời gian thực tế dựa trên mô tả ứng dụng và các thuật toán.
Ngoài ra, tính năng chống ồn AI hai chiều (Two-way AI Cancelation) đã tận dụng hệ thống dữ liệu khổng lồ để loại bỏ hơn 500 triệu loại tạp âm xung quanh, đảm bảo quá trình giao tiếp rõ ràng, chính xác và cho âm thanh trong trẻo.
Kết nối và cá nhân hóa ASUS ROG MAXIMUS Z690 EXTREME
Khả năng kết nối trên ASUS ROG MAXIMUS Z690 EXTREME cũng đã được cải tiến và nâng cấp để có thể hỗ trợ tối đa cho người dùng. Ví dụ như GPU và tốc độ truyền thiết bị lưu trữ nhanh nhất với PCIe 5.0, chơi game trực tuyến mượt mà nhất với WiFi 6E và 10 Gb Ethernet và truyền tải tệp tin nhanh chóng với Thunderbolt 4.
Ngoài tùy chỉnh Aura Sync RGB thì vỏ VRM và I / O của ROG MAXIMUS Z690 EXTREME cũng được trang bị một thiết kế độc quyền mới của ASUS được gọi là màn hình LED AniMe Matrix, trong khi OLED LiveDash 2 inch có thể hiển thị thông tin hệ thống trực tiếp hoặc người dùng đồ họa tùy biến.
