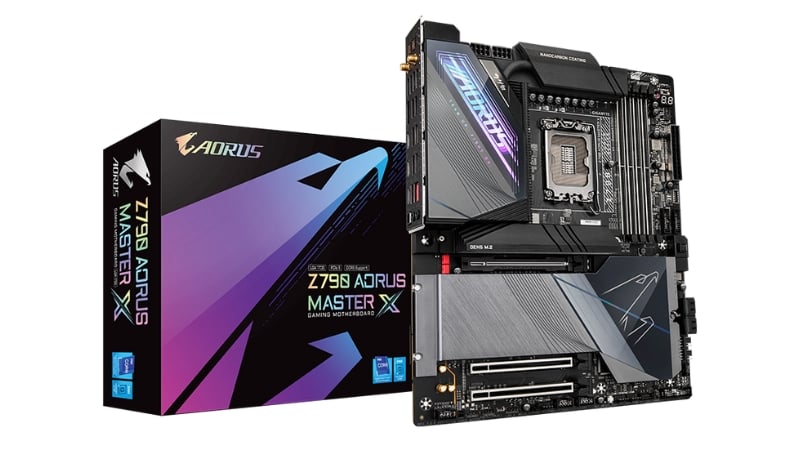

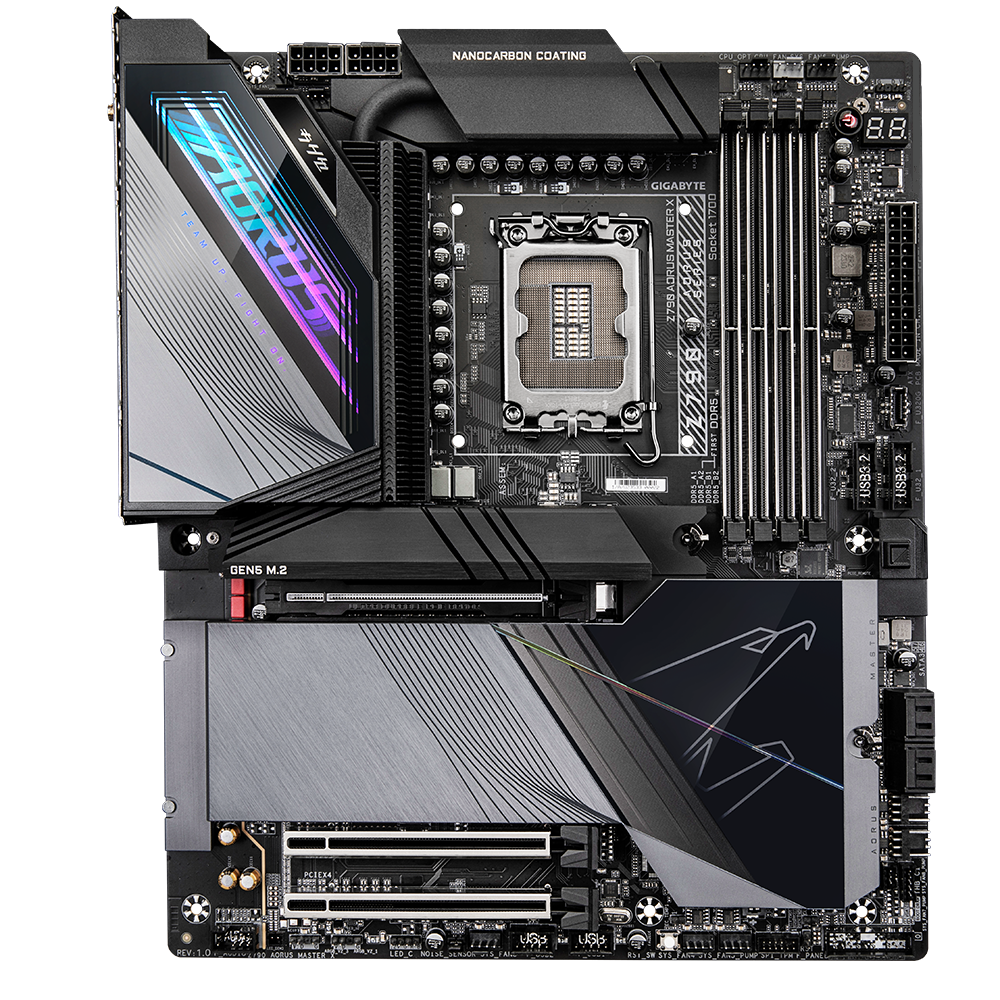

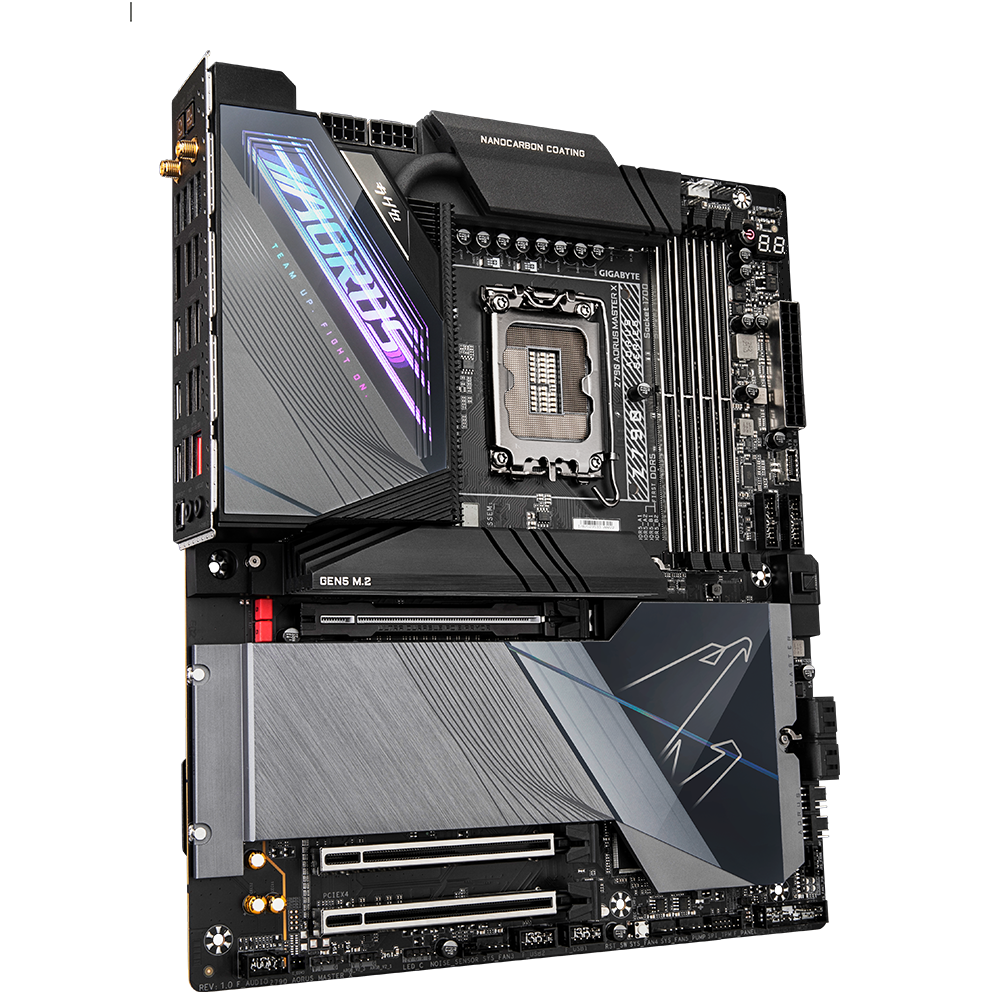

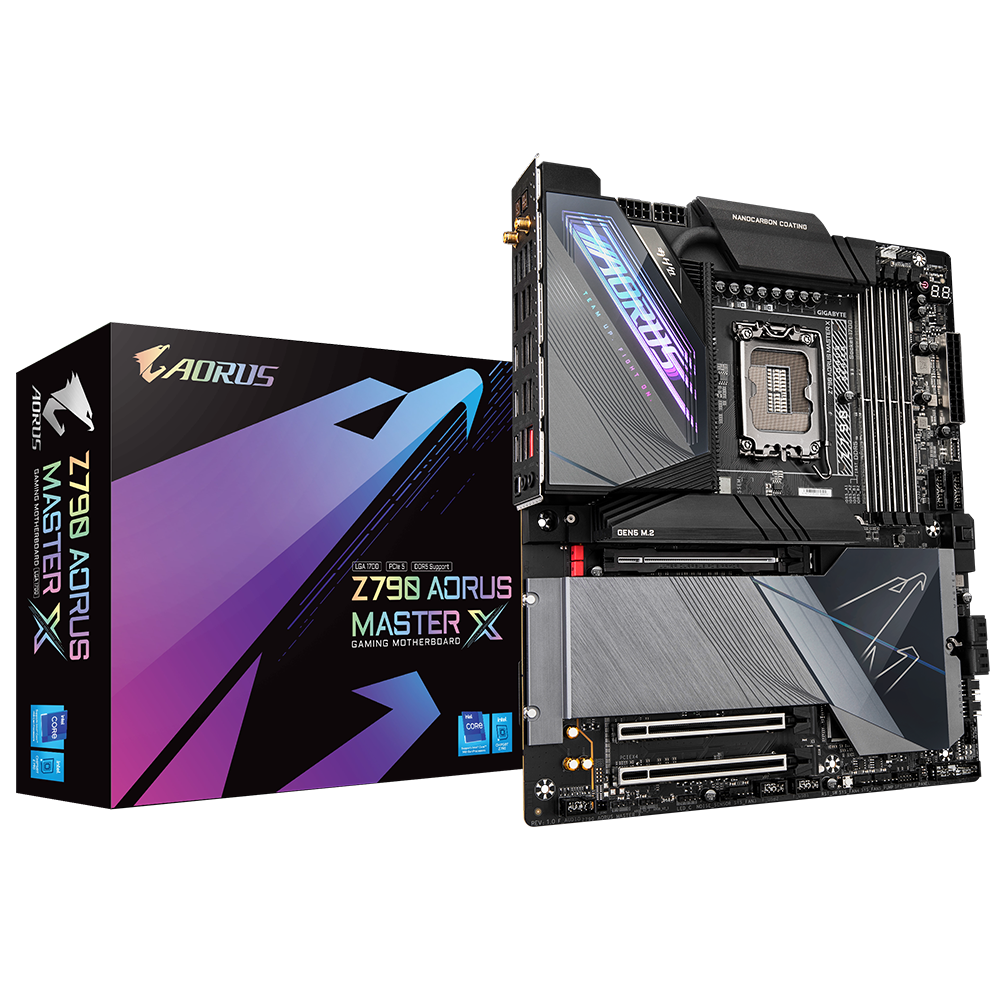

Bo mạch chủ GIGABYTE Z790 AORUS MASTER X DDR5

CPU

• Socket LGA1700: Hỗ trợ cho bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12 *

• Bộ nhớ đệm L3 thay đổi theo CPU

(Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.)

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 mô-đun bộ nhớ

Bộ xử lý Intel® Core™ i5/i3 thế hệ thứ 13 và Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12:
- Hỗ trợ các mô-đun bộ nhớ DDR5 4800/4400 MT/s

• 4 x ổ cắm DIMM DDR5 hỗ trợ bộ nhớ hệ thống lên tới 192 GB (dung lượng DIMM đơn 48 GB)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không có bộ đệm ECC (hoạt động ở chế độ không phải ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có bộ đệm ECC
• Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• - 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

LAN

Mô-đun kết nối không dây

Qualcomm® Wi-Fi 7 QCNCM865 (PCB phiên bản 1.0)
- 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
-BLUETOOTH 5.3
- Hỗ trợ chuẩn không dây 11be 320 MHz

MediaTek Wi-Fi 7 MT7927, RZ738 (PCB phiên bản 1.1)
- 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
-BLUETOOTH 5.3
- Hỗ trợ chuẩn không dây 11be 320 MHz

Intel® Wi-Fi 7 BE200 (PCB phiên bản 1.2)
- 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
-BLUETOOTH 5.3
- Hỗ trợ chuẩn không dây 11be 320 MHz
(Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.)

Ghi chú:
Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 hoạt động bình thường. (Không có driver hỗ trợ cho Windows 10)
Các kênh Wi-Fi 7 trên băng tần 6GHz tùy thuộc vào quy định của từng quốc gia.

Khe mở rộng

CPU:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc SSD NVMe. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
* Khe cắm PCIEX16 chia sẻ băng thông với đầu nối M2C_CPU. Khe cắm PCIEX16 hoạt động ở chế độ x8 khi thiết bị được cài đặt trong đầu nối M2C_CPU.

Chipset:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x4 (PCIEX4)
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1)

Giao diện lưu trữ

CPU:

• 1 x đầu nối M.2 (Socket 3, M key, loại 25110/2280 Hỗ trợ SSD PCIe 5.0 x4/x2) (M2C_CPU)
• 1 x đầu nối M.2 (Socket 3, M key, loại 22110/2280 hỗ trợ SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, loại 22110/2280 hỗ trợ SSD PCIe 4.0 x4/x2) (M2Q_SB)
• - 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2)(M2P_SB)
• 1 x đầu nối M.2 (Socket 3, M key, loại 2280 SATA và hỗ trợ SSD PCIe 4.0 x4/x2) (M2M_SB)
• 4 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 3 x cổng USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2 (2 cổng ở mặt sau, 1 cổng khả dụng thông qua đầu cắm USB bên trong)

• 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 1
• 7 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• Chipset+2 Hub USB 3.2 thế hệ 1:
• 8 cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua các đầu cắm USB bên trong)
• Chipset+Trung tâm USB 2.0:
• 4 cổng USB 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 2 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 1 x Đầu cắm quạt làm mát nước/quạt CPU
• 4 x đầu cắm quạt hệ thống
• 4 x đầu nối quạt hệ thống/bơm làm mát nước
• 3 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
• 1 x đầu cắm dải đèn LED RGB
• 5 x đầu nối M.2 Ổ cắm 3
• 4 x đầu nối SATA 6Gb/s
• 1 x tiêu đề bảng mặt trước
• 1 x đầu cắm âm thanh bảng mặt trước
• 1 x đầu cắm USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2
• 2 x đầu cắm USB 3.2 thế hệ 1
• 2 x đầu cắm USB 2.0/1.1
• 1 x tiêu đề phát hiện tiếng ồn
• 2 x đầu nối thẻ bổ trợ Thunderbolt™
• 1 x Tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1x nút nguồn
• 1 x nút đặt lại
• 1 x nút đặt lại
• 1 x Jumper Clear CMOS
• 2 x đầu cắm cảm biến nhiệt độ
• Điểm đo điện áp

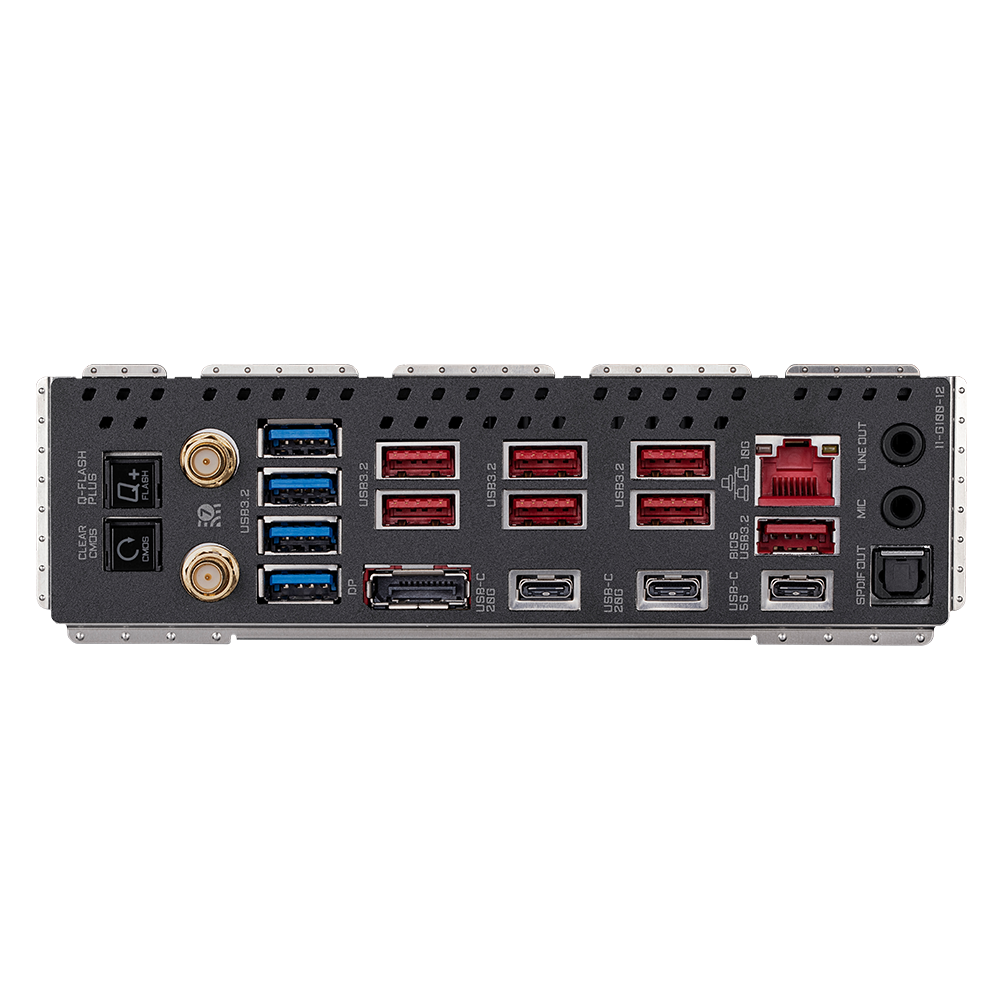

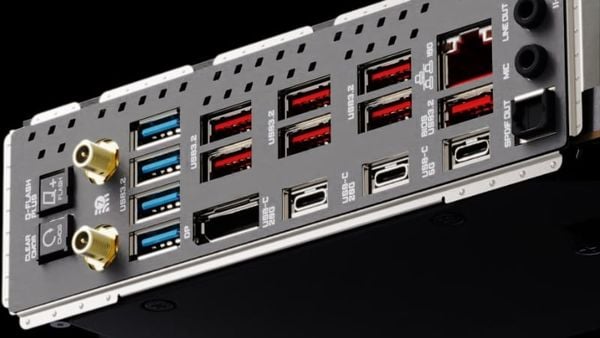

Kết nối mặt sau

• 1 x nút Q-Flash Plus
• 1 x Nút xóa CMOS
• 2 x đầu nối ăng-ten SMA (2T2R)
• 1 x Cổng hiển thị
• 1 x cổng USB Type-C®, hỗ trợ USB 3.2 Thế hệ 1
• 2 x cổng USB Type-C®, hỗ trợ USB 3.2 Gen 2x2
• 7 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 4 x cổng USB 3.2 thế hệ 1
• 1 cổng RJ-45
• 1 x đầu nối quang S/PDIF Out
• 2 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ Q-Flash Plus
• Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
