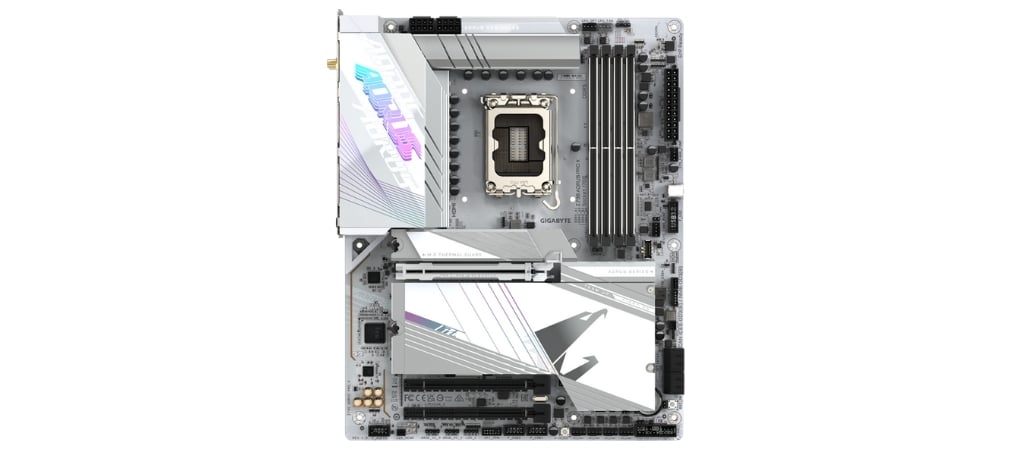

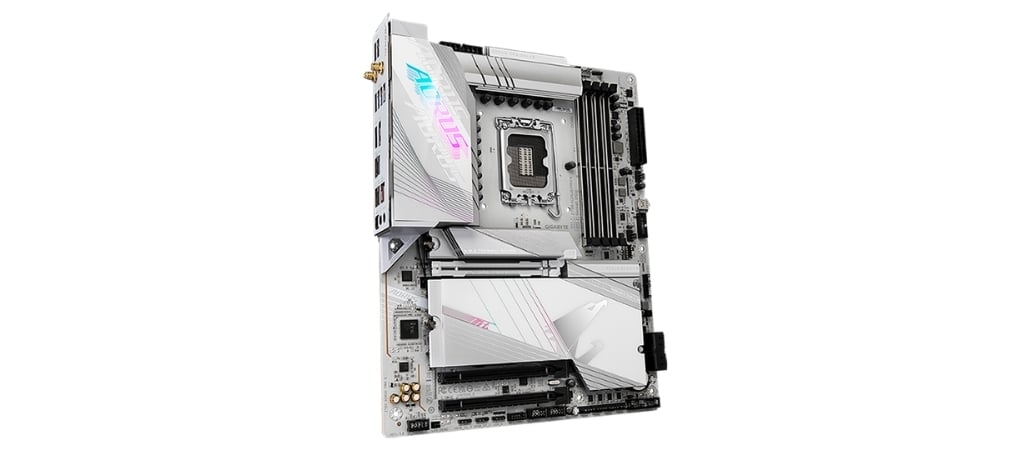

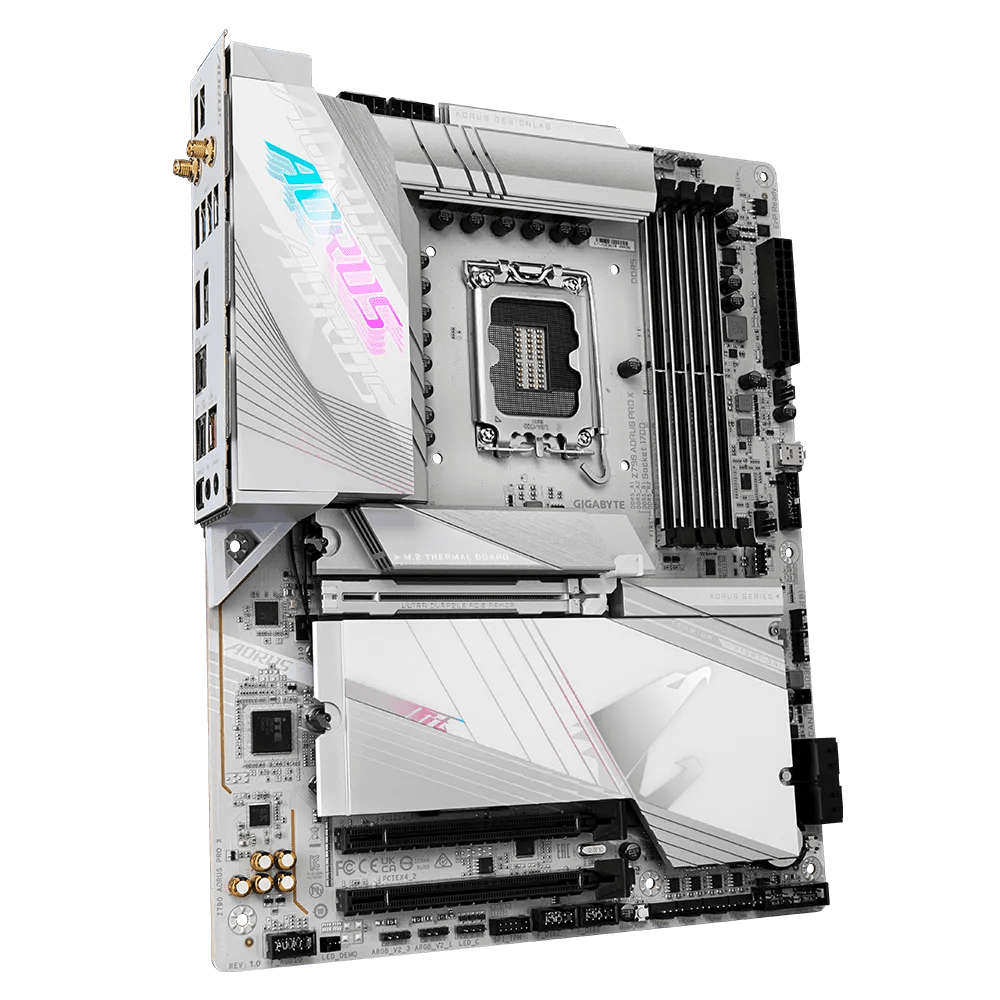

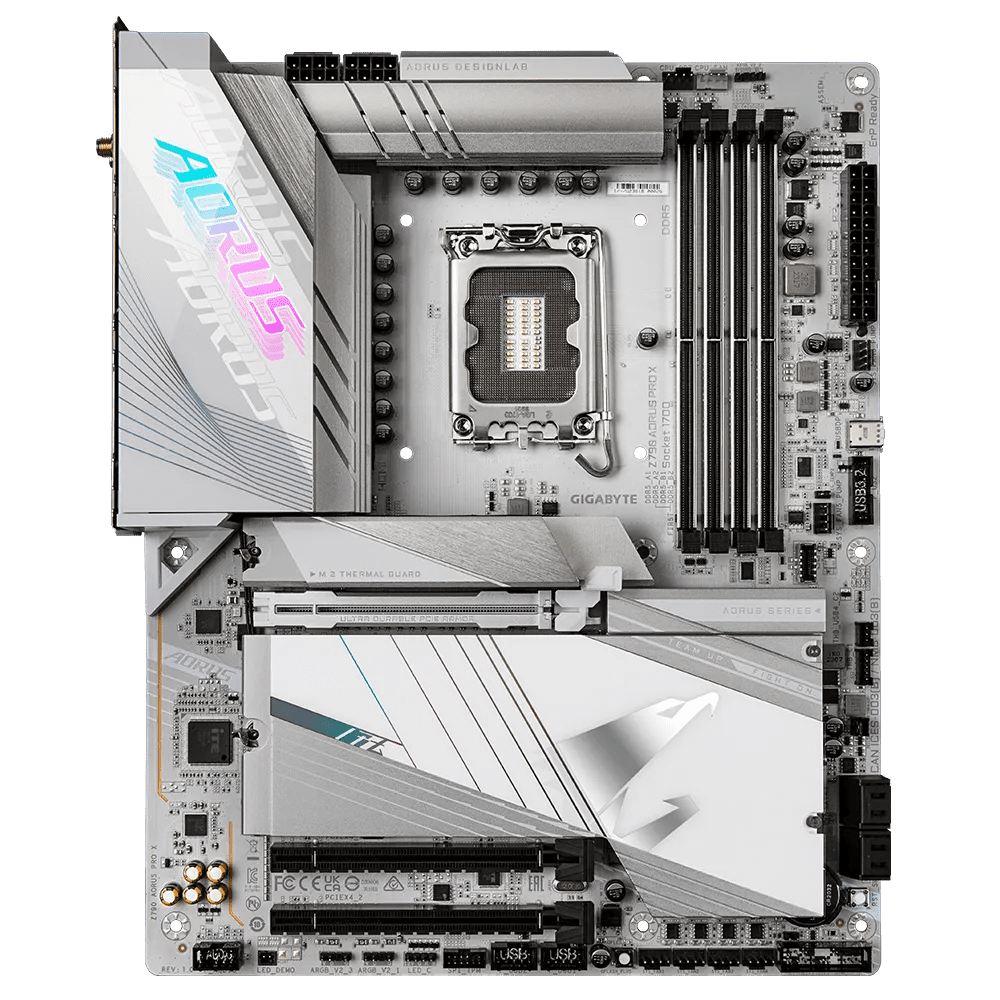

Bo mạch chủ GIGABYTE Z790 AORUS PRO X DDR5

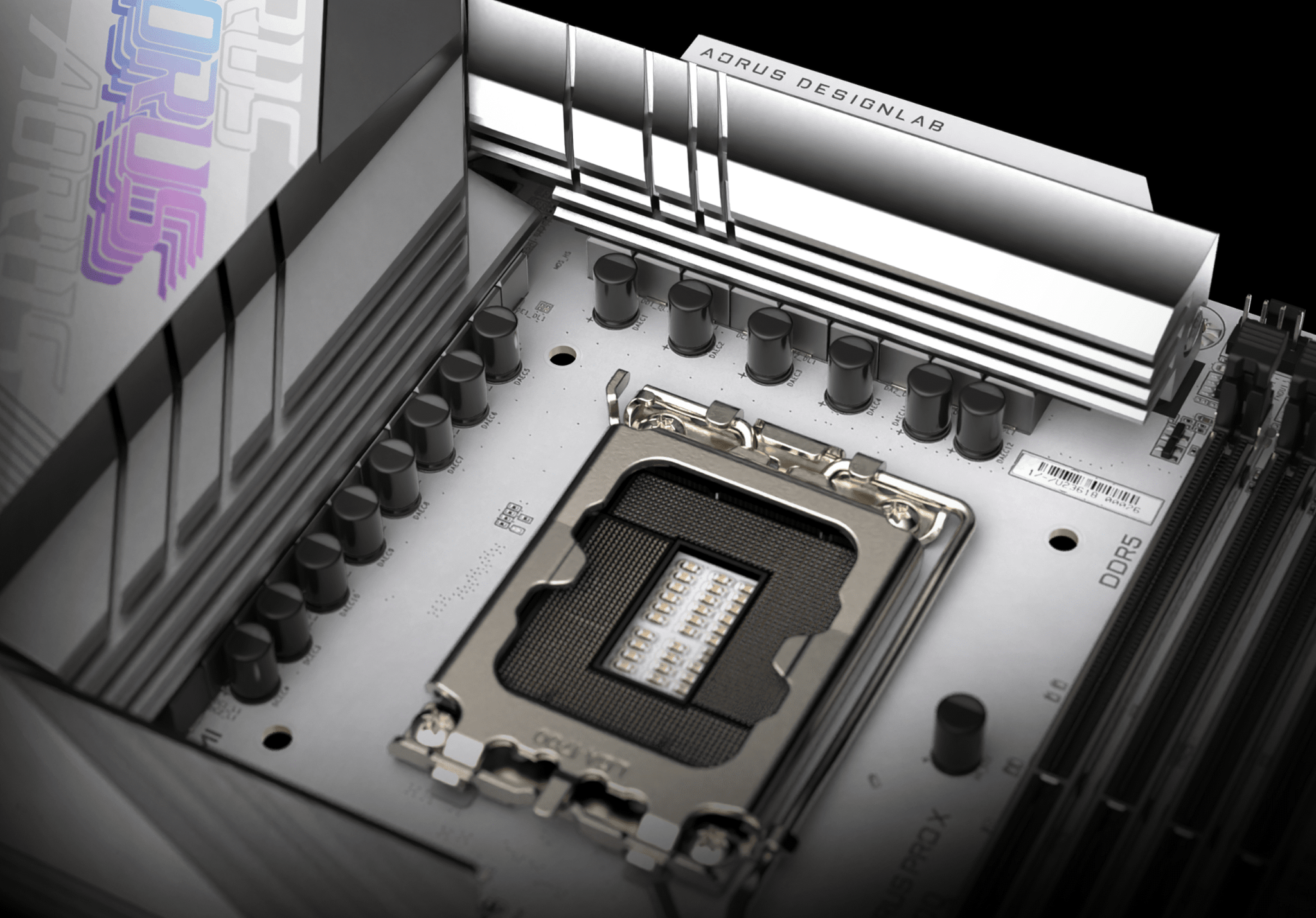

CPU

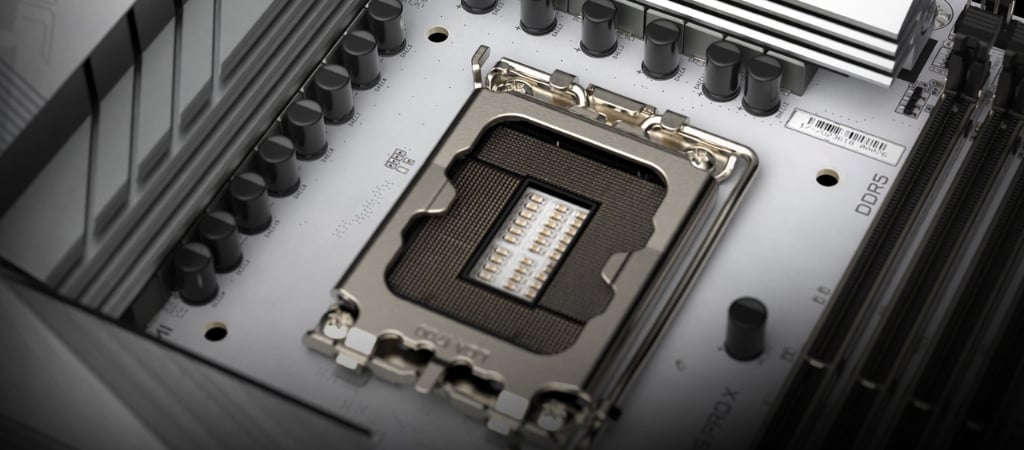

• Socket LGA1700: Hỗ trợ cho bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12 *

• Bộ nhớ đệm L3 thay đổi theo CPU

(Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.)

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 mô-đun bộ nhớ
• 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 192 GB (dung lượng 48 GB đơn DIMM)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng USB Type-C®, hỗ trợ đầu ra video USB 3.2 Gen 2 và DisplayPort và độ phân giải tối đa 4096x2304@60 Hz

* Hỗ trợ máy tính bảng vẽ và cung cấp điện 20V@3A.

* Hỗ trợ phiên bản DisplayPort 1.2 và HDR.

• 1 x cổng USB Type-C®, hỗ trợ đầu ra video USB 2.0 và DisplayPort và độ phân giải tối đa 1920x1080@30 Hz
• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.

** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN

Mô-đun kết nối không dây

• 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ chuẩn không dây 11be 320 MHz

Intel® Wi-Fi 7 BE200 (Dành cho PCB phiên bản 1.1)

• 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ chuẩn không dây 11be 320 MHz

Qualcomm® Wi-Fi 7 QCNCM865 (Dành cho PCB phiên bản 1.2)

• 802.11a, b, g, n, ac, ax, be, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ chuẩn không dây 11be 320 MHz
• (Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.)

Ghi chú:

Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 hoạt động bình thường (Không có driver hỗ trợ cho Windows 10).

Các kênh Wi-Fi 7 trên băng tần 6GHz tùy thuộc vào quy định của từng quốc gia.

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)

  * Khe cắm PCIEX16 chia sẻ băng thông với các đầu nối M2C_CPU. Khe cắm PCIEX16 hoạt động ở chế độ x8 khi thiết bị được cài đặt trong đầu nối M2C_CPU.

  * Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc SSD NVMe. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp nó vào khe cắm PCIEX16.

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4_1)
• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x4 (PCIEX4_2)

Giao diện lưu trữ

CPU:

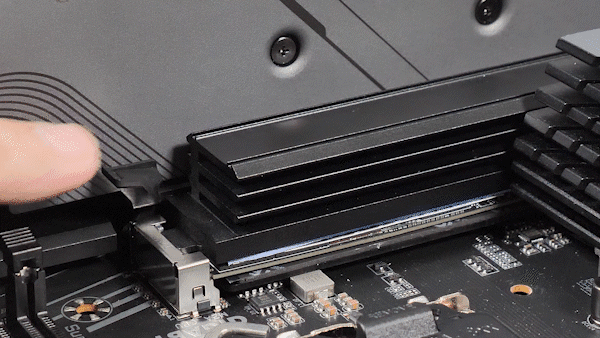

• 1 x đầu nối M.2 (Socket 3, M key, loại 25110/2580 Hỗ trợ SSD PCIe 5.0 x4/x2) (M2C_CPU)
• 1 x đầu nối M.2 (Socket 3, M key, loại 22110/2280 hỗ trợ SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, loại 22110/2280 hỗ trợ SSD PCIe 4.0 x4/x2) (M2Q_SB)
• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 1 x đầu nối M.2 (Socket 3, M key, loại 2280 SATA và hỗ trợ SSD PCIe 4.0 x4/x2) (M2M_SB)
• 4 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 2 x cổng USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2 (1 cổng ở mặt sau, 1 cổng khả dụng thông qua đầu cắm USB bên trong)
• 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 2
• 1 x cổng USB Type-C® trên bo mạch, có hỗ trợ USB 2.0 (Chỉ khả dụng với Bộ xử lý đồ họa HD Intel®.)
• 2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 2 x cổng USB 3.2 Gen 1 có sẵn thông qua đầu USB bên trong
• 2 cổng USB 2.0/1.1 ở mặt sau

Chipset+Trung tâm USB 3.2 thế hệ 1:

• 4 cổng USB 3.2 Gen 1 ở mặt sau

Chipset+Trung tâm USB 2.0:

• 4 cổng USB 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 2 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 1 x Đầu cắm quạt làm mát nước/quạt CPU
• 4 x đầu cắm quạt hệ thống
• 2 x đầu nối quạt hệ thống/máy bơm làm mát nước
• 3 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
• 1 x đầu cắm dải đèn LED RGB
• 5 x đầu nối M.2 Ổ cắm 3
• 4 x đầu nối SATA 6Gb/s
• 1 x tiêu đề bảng mặt trước
• 1 x đầu cắm âm thanh bảng mặt trước
• 1 x đầu cắm USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® (DisplayPort), có hỗ trợ USB 2.0 (Chỉ khả dụng với Bộ xử lý đồ họa HD Intel®.)
• 1 x đầu cắm USB 3.2 thế hệ 1
• 2 x đầu cắm USB 2.0/1.1
• 1 x tiêu đề phát hiện tiếng ồn
• 2 x đầu nối thẻ bổ trợ Thunderbolt™
• 1 x Tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
• 1 x nút Q-Flash Plus
• 1 x nút đặt lại
• 1 x nút đặt lại
• 2 x đầu cắm cảm biến nhiệt độ
• 1 x Jumper Clear CMOS

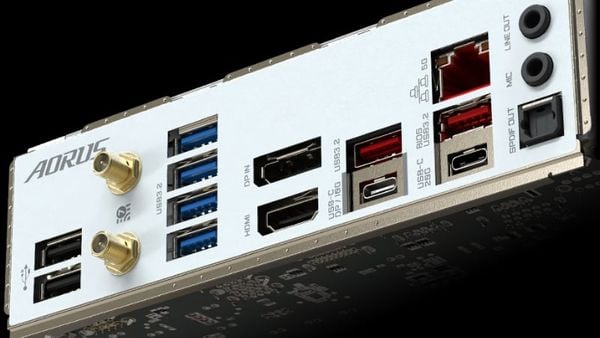

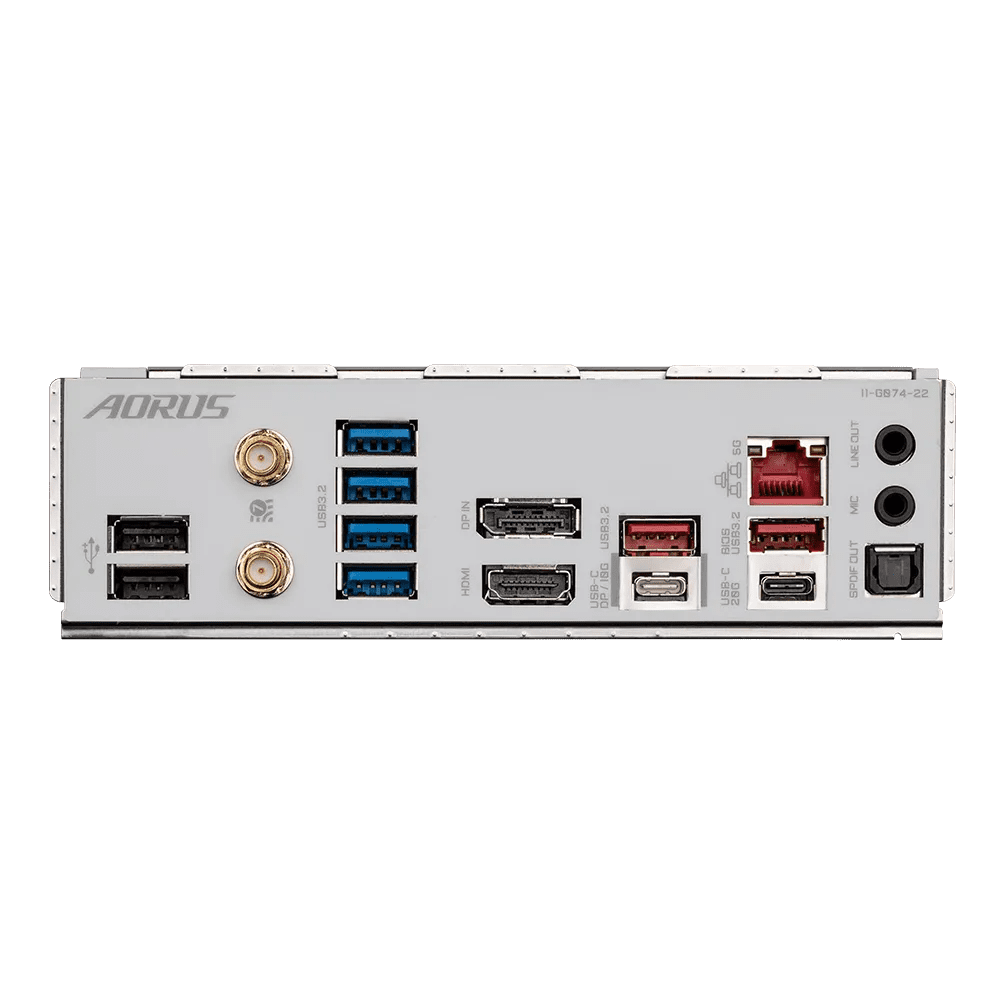

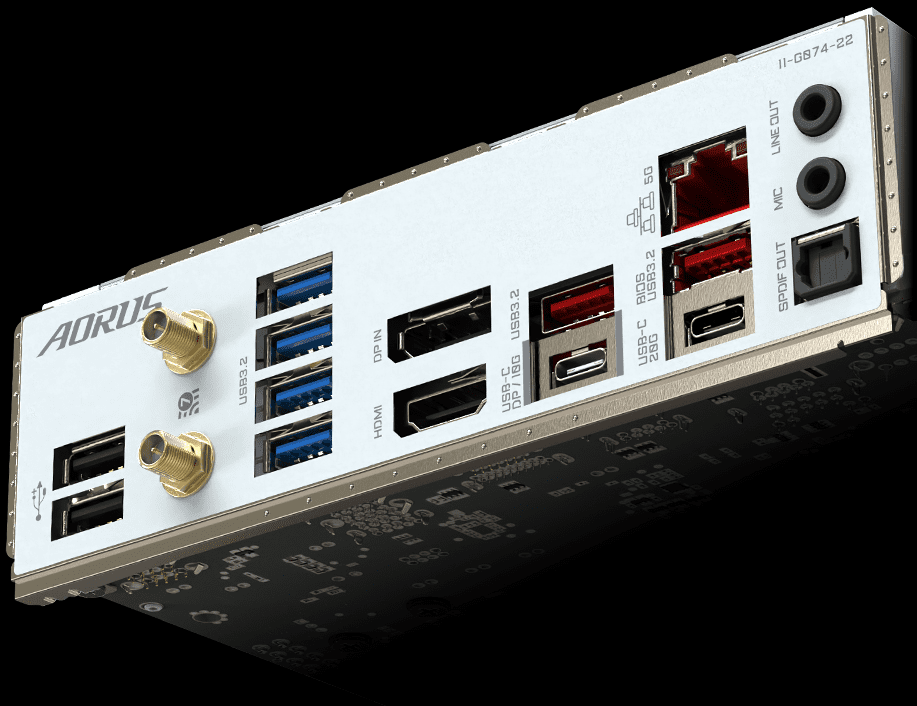

Kết nối mặt sau

• 2 cổng USB 2.0/1.1
• 2 x đầu nối ăng-ten SMA (2T2R)
• 4 x cổng USB 3.2 thế hệ 1
• 1 x Cổng vào DisplayPort
• 1 x cổng HDMI
• 2 x Cổng USB 3.2 Thế hệ 2 Loại A (màu đỏ)
• 1 x cổng USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® (DisplayPort), hỗ trợ USB 3.2 Gen 2
• 1 cổng RJ-45
• 1 x đầu nối quang S/PDIF Out
• 2 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ Q-Flash Plus
• Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
