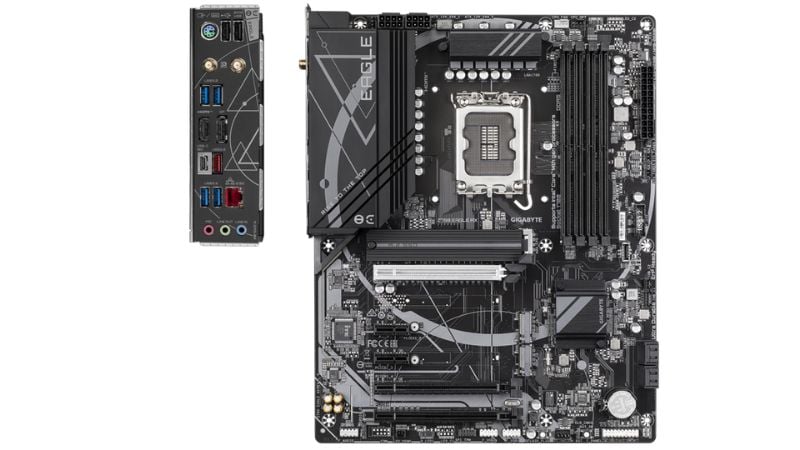

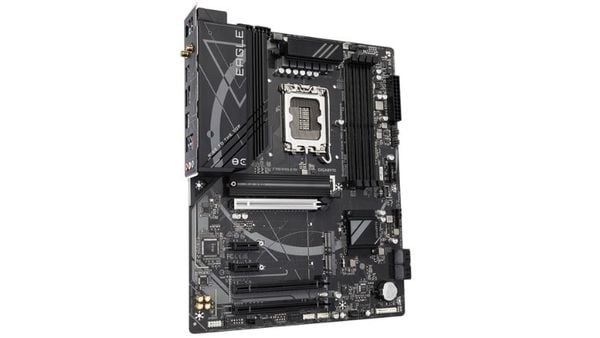

Bo mạch chủ GIGABYTE Z790 EAGLE AX DDR5

CPU

• Socket LGA1700: Hỗ trợ cho bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12 *

• Bộ nhớ đệm L3 thay đổi theo CPU

(Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.)

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 mô-đun bộ nhớ

Bộ xử lý Intel® Core™ i5/i3 thế hệ thứ 13 và Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12:
- Hỗ trợ các mô-đun bộ nhớ DDR5 4800/4400 MT/s

• 4 x ổ cắm DIMM DDR5 hỗ trợ bộ nhớ hệ thống lên tới 192 GB (dung lượng DIMM đơn 48 GB)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không có bộ đệm ECC (hoạt động ở chế độ không phải ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có bộ đệm ECC
• Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz

*Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.

** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN

Mô-đun kết nối không dây

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)
• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_4)
• 2 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_2, PCIEX1_3)

Giao diện lưu trữ

CPU:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SATA loại 22110/2280 và PCIe 4.0 x4 SSD) (M2M_SB)
• 4 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 2
• 1 x cổng USB Type-C® có hỗ trợ USB 3.2 Thế hệ 1, có sẵn thông qua đầu cắm USB bên trong
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 6 cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
• 2 cổng USB 2.0/1.1 ở mặt sau

• 4 cổng USB 2.0/1.1, có sẵn thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 2 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 1 x Đầu cắm quạt làm mát nước/quạt CPU
• 3 x đầu cắm quạt hệ thống
• 1 x Đầu nối quạt hệ thống/máy bơm làm mát nước
• 2 x đầu cắm dải đèn LED có thể định địa chỉ
• 3 x đầu nối M.2 Ổ cắm 3
• 4 x đầu nối SATA 6Gb/s
• 1 x tiêu đề bảng mặt trước
• 1 x đầu cắm âm thanh bảng mặt trước
• 1 x đầu ra S/PDIF
• 1 x đầu cắm USB Type-C®, có hỗ trợ USB 3.2 Thế hệ 1
• 1 x đầu cắm USB 3.2 thế hệ 1
• 2 x đầu cắm USB 2.0/1.1
• 2 x đầu nối thẻ bổ trợ Thunderbolt™
• 1 x Tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x nút đặt lại
• 1 x nút Q-Flash Plus
• 1 x nút đặt lại
• 1 x Jumper Clear CMOS

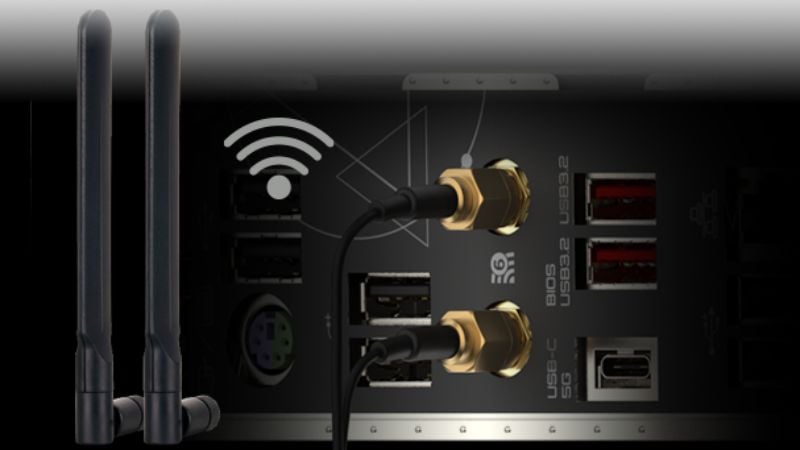

Kết nối mặt sau

• 1 x cổng bàn phím/chuột PS/2
• 1 x cổng USB Type-C®, hỗ trợ USB 3.2 Thế hệ 2
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 4 x cổng USB 3.2 thế hệ 1
• 2 cổng USB 2.0/1.1
• 2 x đầu nối ăng-ten SMA (1T1R)
• 1 x cổng HDMI
• 1 x Cổng hiển thị
• 1 cổng RJ-45
• 3 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ Q-Flash Plus
• Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
