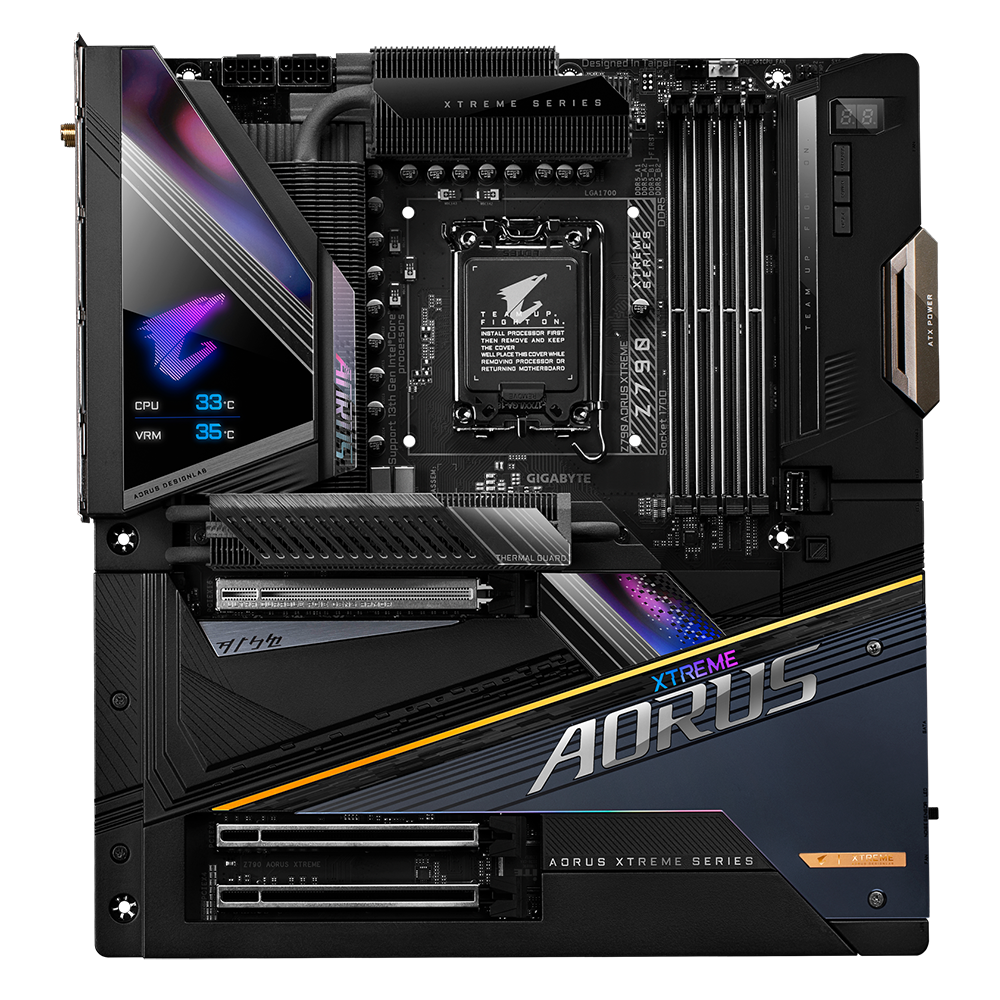

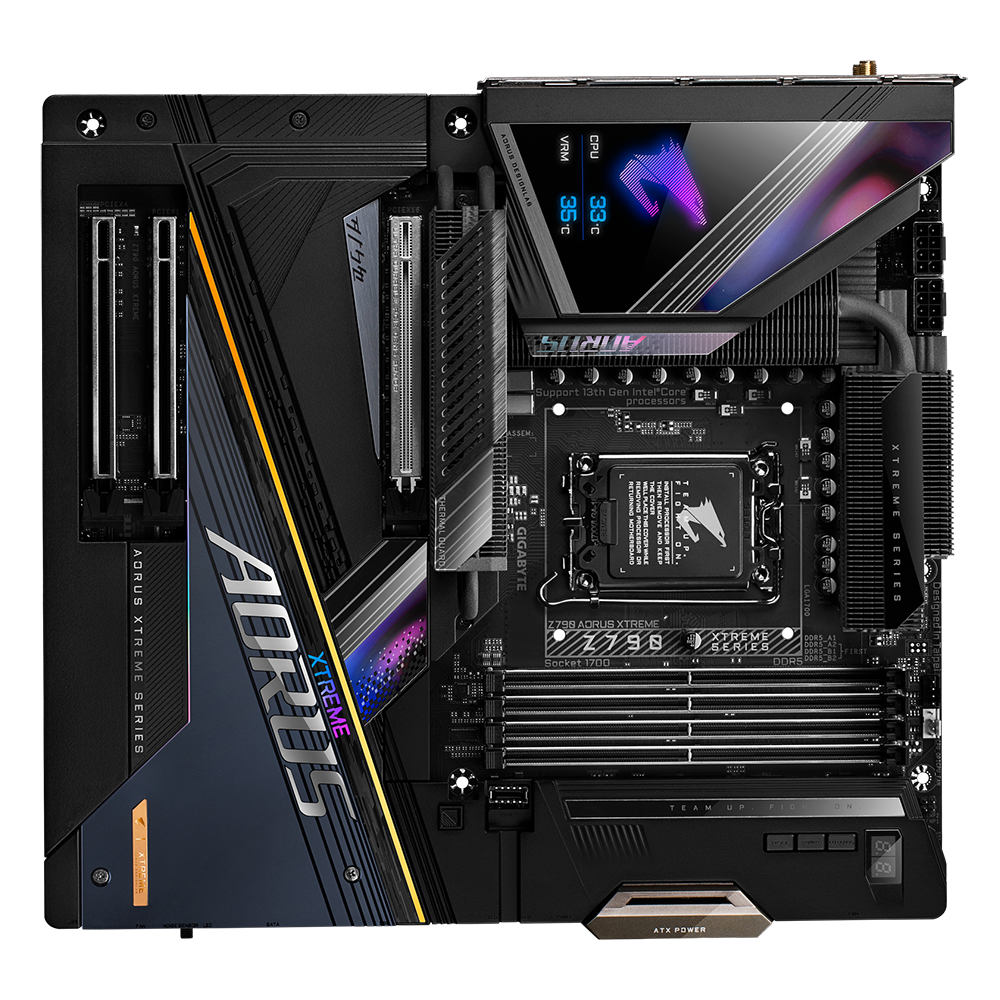

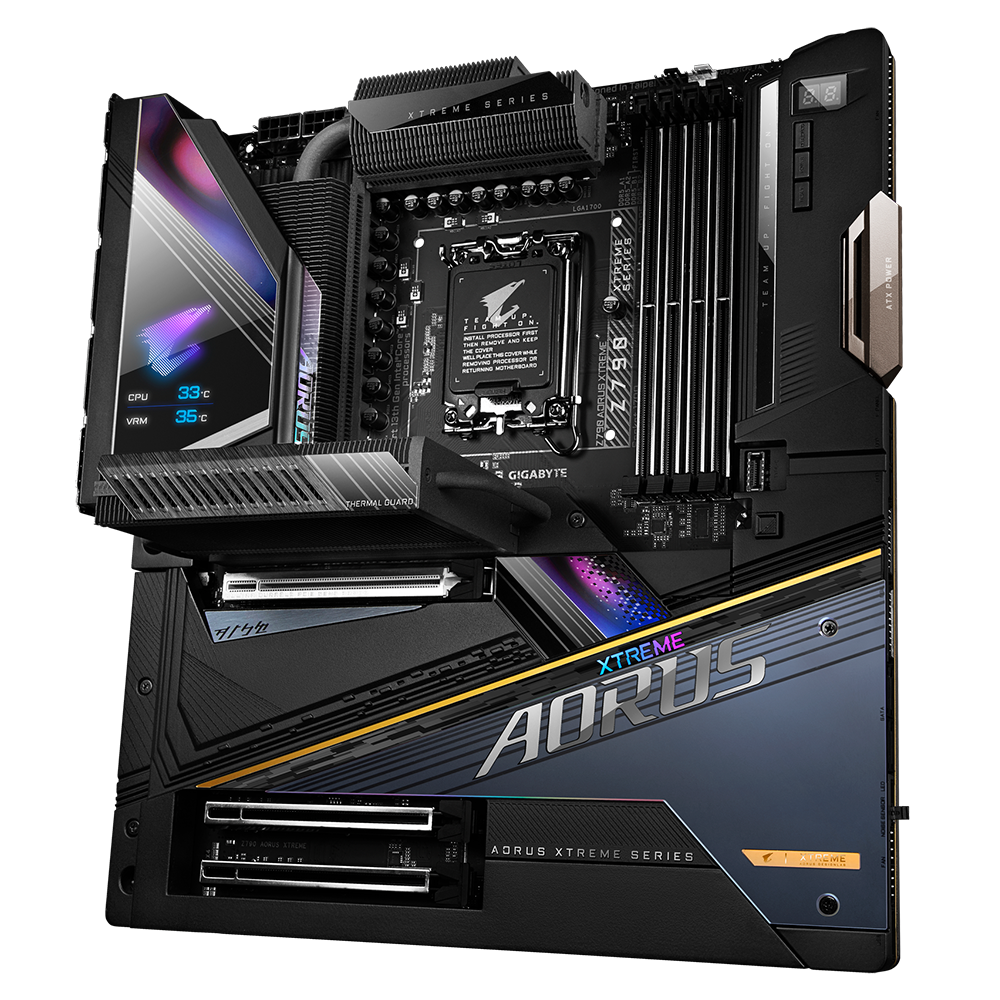

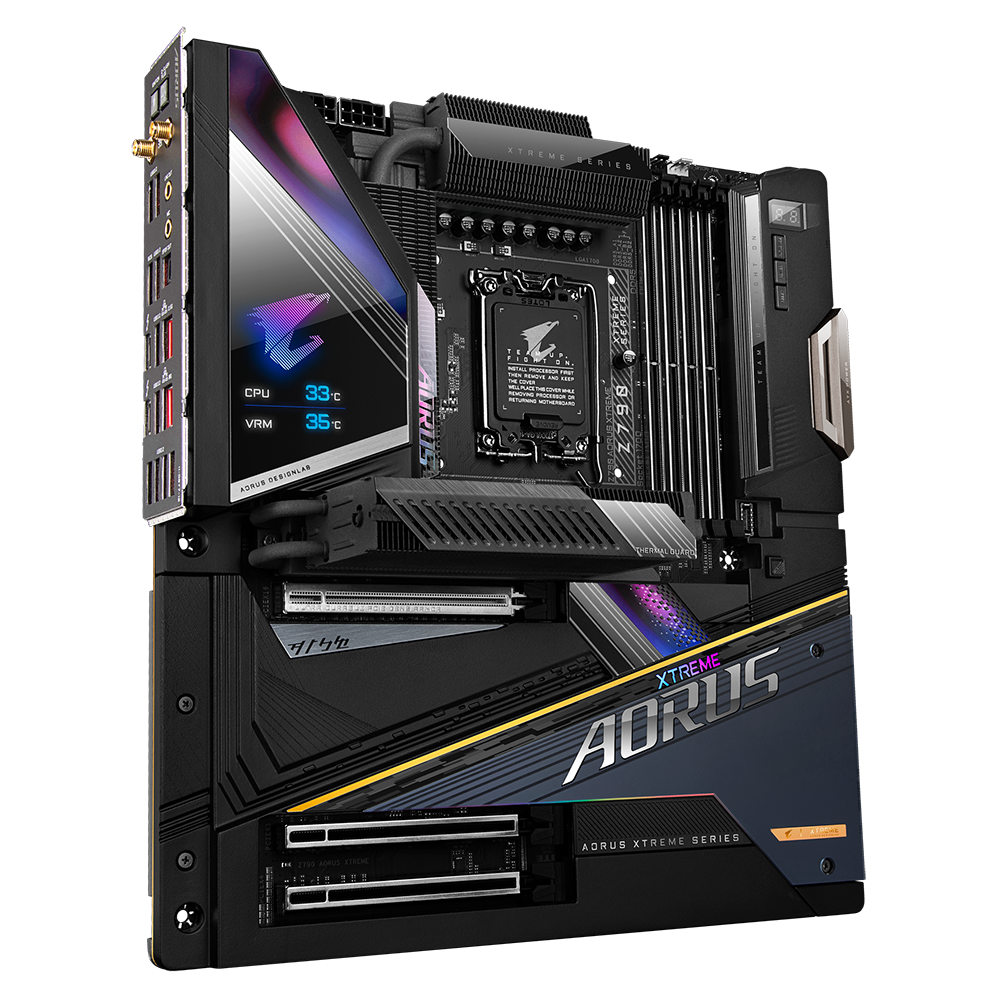

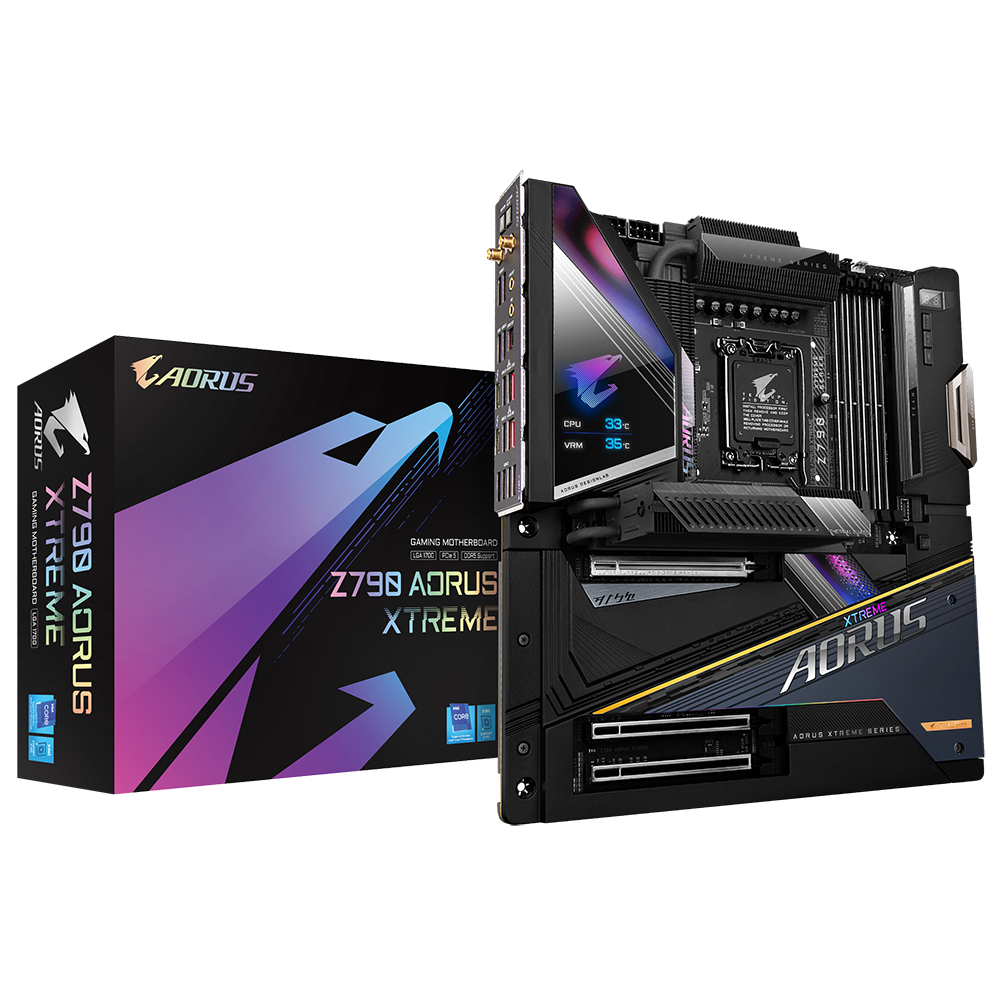

Bo mạch chủ GIGABYTE Z790 AORUS XTREME D5 (rev. 1.0)

CPU

• Socket LGA1700: Hỗ trợ bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12*

• Bộ nhớ đệm L3 thay đổi theo CPU

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
• 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn) của bộ nhớ hệ thống
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel® Thunderbolt™ 4 Controller::

• 2 x  Intel^® Thunderbolt™,4 (cổng USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™ và độ phân giải tối đa 5120x2880@60 Hz với 24 bpp (thông qua đầu ra màn hình đơn)

* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express được cài đặt. (Tham khảo Chương 2-6, "Các đầu nối bảng mặt sau" để biết thêm thông tin.) * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN

Chip mạng LAN Marvell® AQtion AQC113C 10GbE
(10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN1)

Intel^® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps) (LAN2)

Mô-đun giao tiếp không dây

• WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)

1. 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x4 (PCIEX4)
2. 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1)

Giao diện lưu trữ

CPU:

1. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 5.0 x4 / x2) (M2C_CPU)
2. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Bộ chip:

1. 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
2. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2280/2260 PCIe 4.0 x4 / x2) (M2P_SB)
3. 1 x đầu nối M.2 (Socket 3, M key, loại 2280/2260 SATA và hỗ trợ SSD PCIe 4.0 x4 / x2) (M2M_SB)
4. 4 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 2 x cổng USB Type-C® ở mặt sau, có hỗ trợ USB 3.2 Gen 2

• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua tiêu đề USB bên trong.

• 4 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

• 4 cổng USB 3.2 Gen 1 có sẵn thông qua các đầu cắm USB bên trong.

• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

1. 1 x 24 chân đầu nối nguồn chính ATX
2. 2 x 8 chân đầu nối nguồn ATX 12V
3. 1 x đầu cắm quạt CPU
4. 1 x đầu cắm quạt tản nhiệt nước CPU
5. 4 x đầu cắm quạt hệ thống
6. 4 x quạt hệ thống / đầu bơm nước làm mát
7. 1 x đầu nối phát hiện tiếng ồn
8. 2 x đầu cáp mở rộng tích hợp cho dải đèn LED RGB
9. 4 x đầu nối SATA  6Gb/s
10. 5 x đầu nối M.2 socket 3
11. 1 x đầu nối bảng điều khiển phía trước
12. 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
13. 2 x đầu cắm USB 3.2 Thế hệ 1
14. 2 x đầu cắm USB 2.0 / 1.1
15. 1 x nút nguồn
16. 1 x nút đặt lại
17. 1 x Clear CMOS jumper
18. 2 x đầu cắm cảm biến nhiệt độ

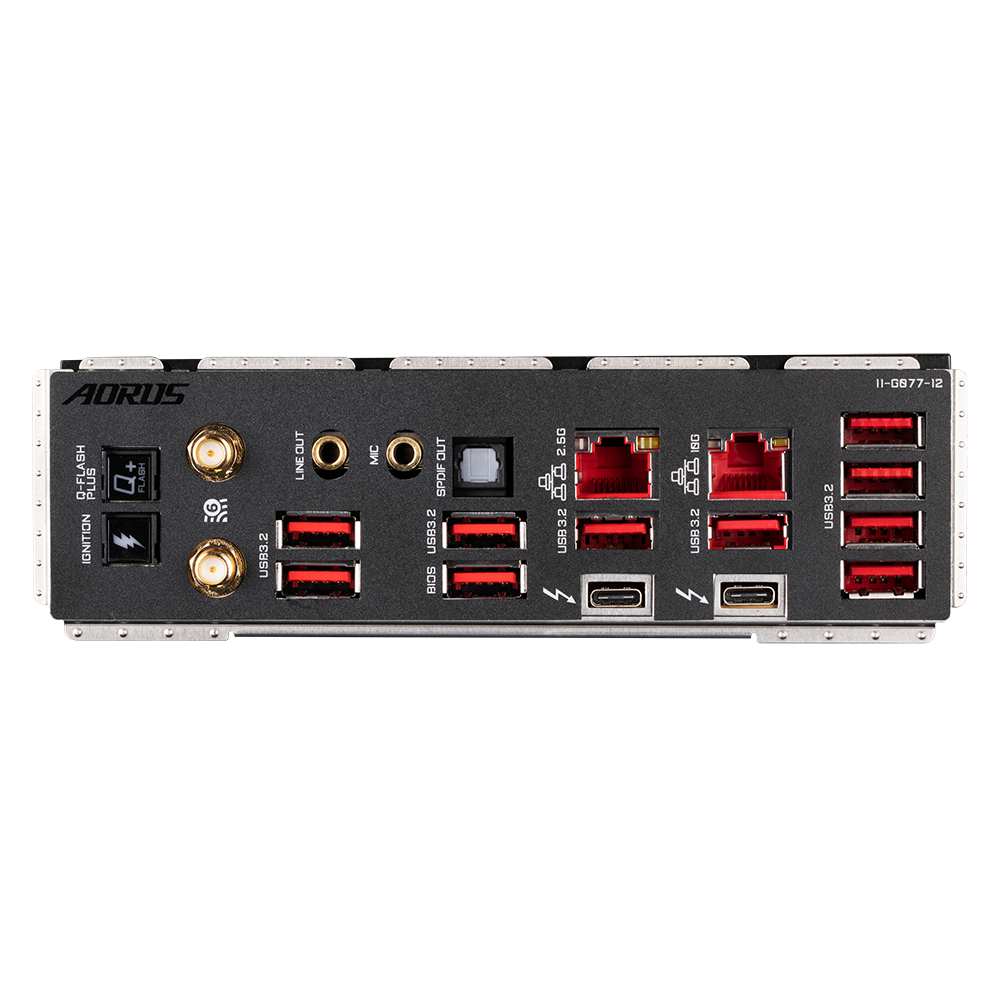

Kết nối mặt sau

• 1 x nút Q-Flash Plus
• 1 x Nút OC ignition
• 2 x đầu nối ăng ten SMA (2T2R)
• 2 x cổng Thunderbolt 4 (USB Type-C ports, với hỗ trợ USB 3.2 thế hệ 2)
• 10 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 2 x cổng RJ-45
• 1 x đầu nối quang S / PDIF Out
• 2 x giắc cắm âm thanh

 *The mic in jack supports only mono microphone input

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

1. 1 x 256 Mbit flash
2. Sử dụng AMI UEFI BIOS được cấp phép
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ Q-Flash Plus
• Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
