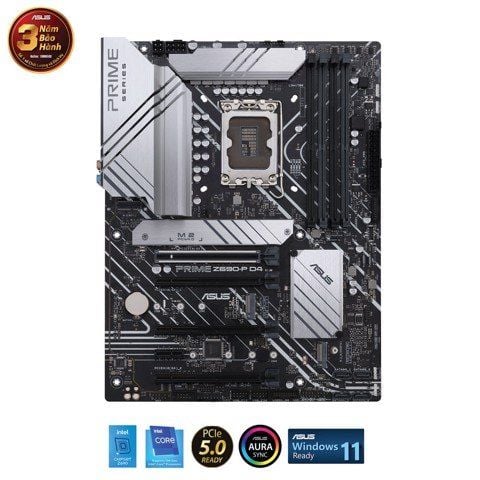

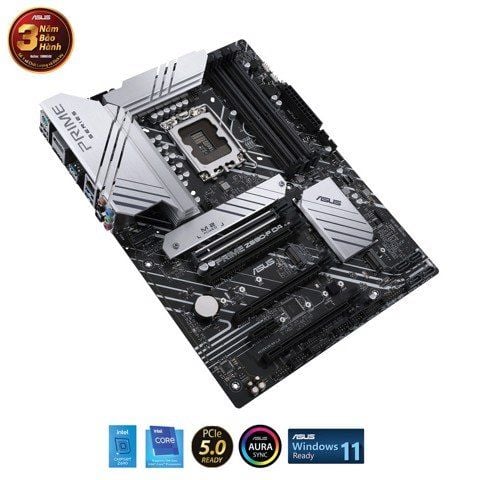

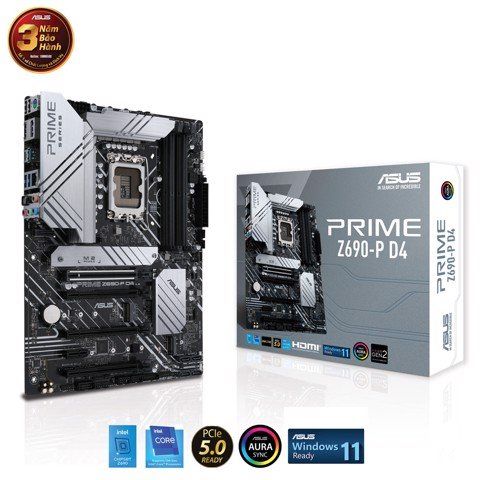

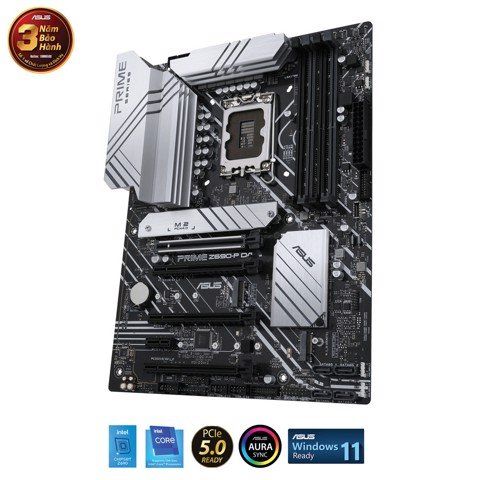

ASUS PRIME Z690-P-CSM DDR4

CPU

• Intel® Socket LGA1700 dành cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12

• Hỗ trợ Công nghệ Intel ® Turbo Boost 2.0 và Công nghệ Intel ® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

** Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Z690

Khe RAM

• 4 x DIMM, Tối đa 128GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/300/2933/2800/2666/2400/2133 Không phải ECC, bộ nhớ không đệm *

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cấu hình bộ nhớ Intel ® Extreme (XMP)

• OptiMem II

* Tốc độ dữ liệu bộ nhớ thực tế phụ thuộc vào loại CPU và mô-đun DRAM, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ.

Cổng xuất hình

• 1 x DisplayPort

• 1 x Cổng HDMI

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.

*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe PCI

Intel ® 12th Gen

• 1 x PCIe 5.0 / 4.0 / 3.0 x16 slot

Intel ® Z690 Chipset

• 1 x PCIe 4.0 / 3.0 x16 khe (hỗ trợ chế độ x4)

• 2 x PCIe 3.0 x16 slots (hỗ trợ chế độ x4)

• 1 x Khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân chia PCIe trong trang web hỗ trợ.
** Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe PCIe gắn PCH.

Lưu trữ

Hỗ trợ 3 khe cắm M.2 và 4 x cổng SATA 6Gb / s *

Intel ® 12th Gen

• M.2_1 khe (Key M), gõ 2242/2260/2280/22110
  - Intel ® 12 thứ Gen vi xử lý hỗ trợ PCIe chế độ 4,0 x4.

Chipset Intel ® Z690 **

• Khe cắm M.2_2 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

• Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ PCIe 4.0 x4 & Chế độ SATA)

• 4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel ® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Công nghệ lưu trữ nhanh Intel ® hỗ trợ bộ nhớ Intel ® Optane dòng H trên các khe cắm M.2 gắn PCH

Ethernet

1 x Realtek 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth

• Chỉ khe cắm V-M.2 (Key E, CNVi & PCIe) *

* Mô-đun Wifi và bộ giá đỡ M.2 Key E thẳng đứng được mua riêng.

USB

USB phía sau: Tổng cộng 6 cổng

• 1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C ® )

• 1 x cổng USB 3.2 Gen 2 (1 x Type-A)

• 2 x cổng USB 3.2 Gen 1 (2 x Type-A)

• 2 x cổng USB 2.0 ( 2 x Loại-A)

USB phía trước: Tổng cộng 9 cổng

• 1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C ® )

• 2 x USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0 *

* USB_E1 cổng, cổng USB_E2, cổng USB_E3 và cổng USB_E4 chia sẻ băng thông.

Audio

Âm thanh vòm Realtek 7.1 CODEC Âm thanh độ nét cao

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở mặt trước

• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

• Che chắn âm thanh - Cổng ra S / PDIF quang học phía sau

• Cao cấp tụ âm thanh

• Các lớp PCB âm thanh chuyên dụng

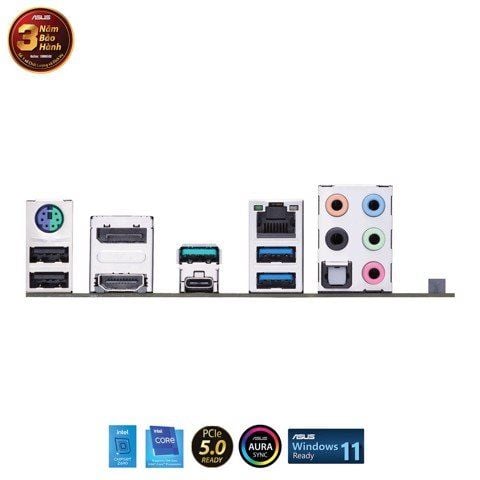

Cổng I/O mặt sau

• 1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C ® )

• 1 x cổng USB 3.2 Gen 2 (1 x Type-A)

• 2 x cổng USB 3.2 Gen 1 (2 x Type-A)

• 2 x cổng USB 2.0 ( 2 x Loại-A)

• 1 x Cổng DisplayPort

• 1 x Cổng HDMI ®

• 1 x Khe cắm VM.2 (Phím E)

• 1 x Cổng Realtek 2.5Gb Ethernet

• 5 x Giắc cắm âm thanh 1 x Cổng ra quang học S / PDIF

• 1 x Bàn phím PS / 2 / Cổng kết hợp chuột

Cổng I/O nội bộ

Liên quan đến quạt và tản nhiệt

• 1 x 4 chân Đầu cắm CPU

• 1 x 4 chân CPU OPT Đầu cắm quạt

• 1 x 4 chân AIO Đầu cắm máy bơm

• 3 x 4 chân Đầu cắm Quạt khung máy

Liên quan đến nguồn điện

• 1 x Đầu nối nguồn chính 24 chân

• 1 x 8 -pin + 12V Đầu nối nguồn

• 1 x 4-pin + 12V Đầu nối nguồn

Liên quan đến lưu trữ

• 3 khe cắm M.2 (Key M)

• 4 x Cổng SATA 6Gb / s

• USB

• 1 x Đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C ® )

• 2 x Đầu cắm USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1

• 2 x Đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Khác

• 3 x Đầu cắm Gen 2 có địa chỉ

• 1 x Đầu cắm AURA RGB

• 1 x Đầu cắm CMOS Clear

• 1 x Tiêu đề cổng COM

• 1 x Tiêu đề âm thanh mặt trước (AAFP)

• 1 x tiêu đề SPI TPM (14-1pin)

• 1 x tiêu đề Bảng điều khiển hệ thống 20-5pin

• 1 x tiêu đề Thunderbolt ™
