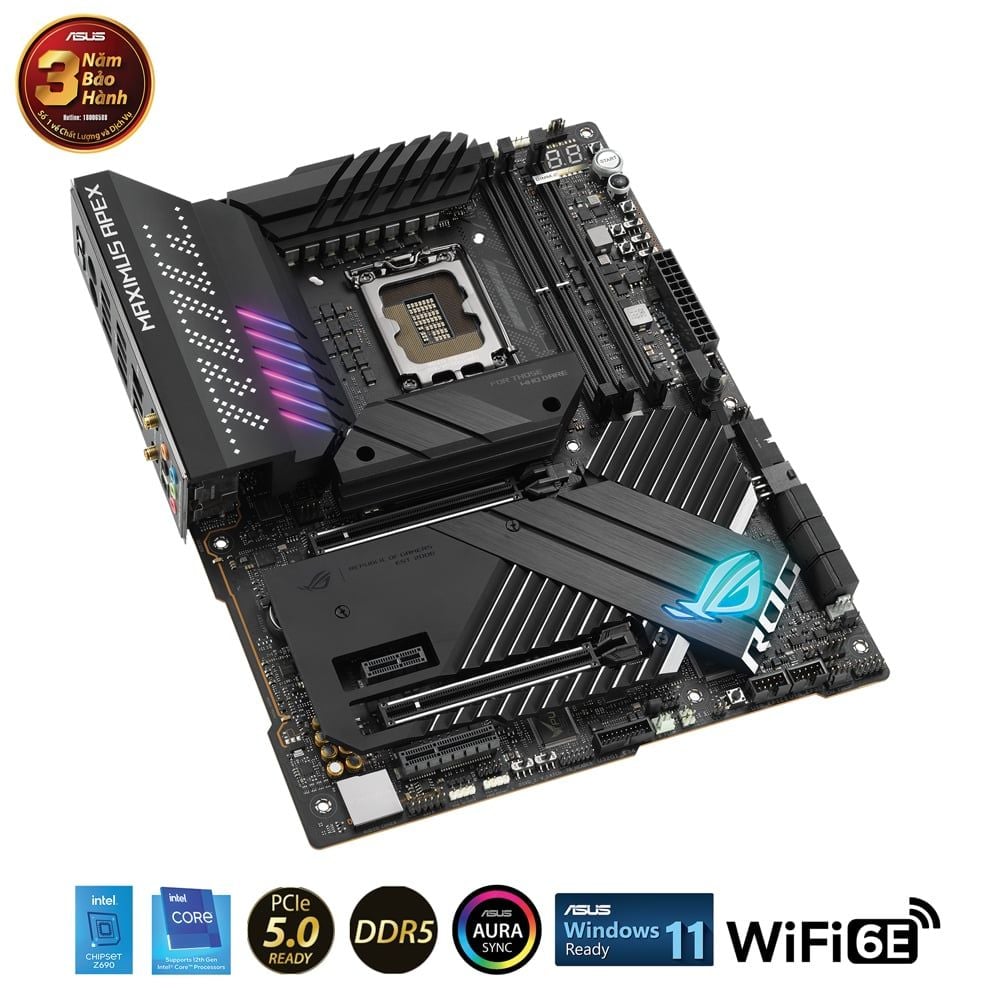

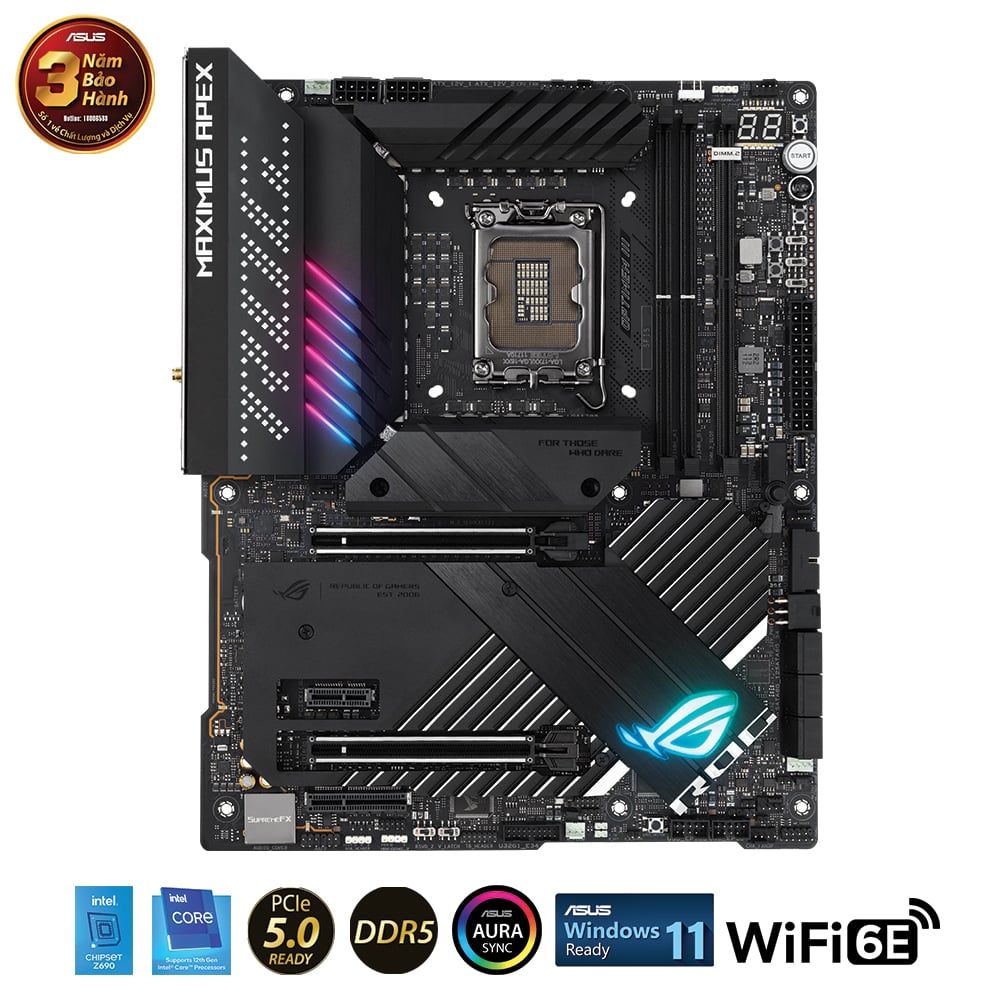

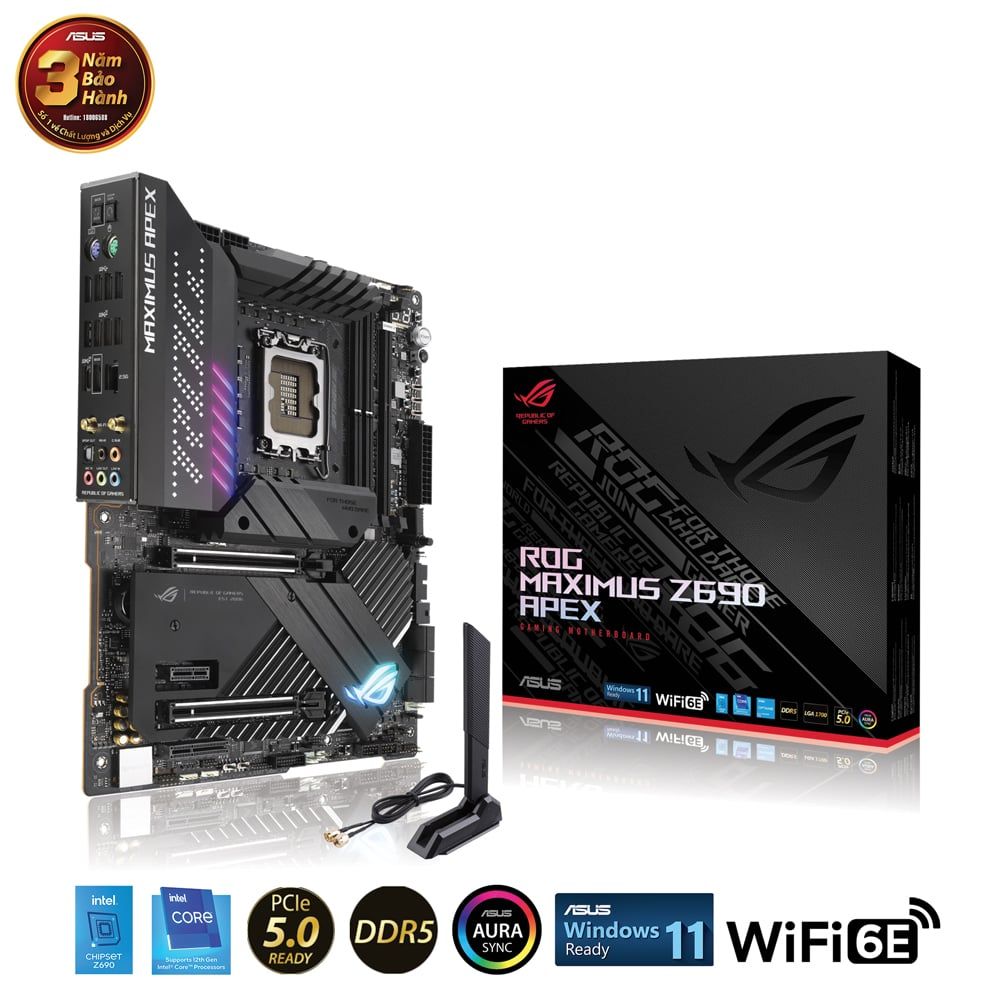

ASUS ROG MAXIMUS Z690 APEX DDR5

2 x DIMM, Tối đa 64GB, DDR5 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non -ECC, Bộ nhớ không đệm

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel (XMP)

Bộ xử lý thế hệ thứ 12 của Intel

2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8 / x8)

Bộ chip Intel Z690

1 x khe cắm PCIe 3.0 x4

1 x khe cắm PCIe 3.0 x1

Hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s

Total hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s

Bộ xử lý Intel thế hệ thứ 12

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280

- Bộ xử lý Intel thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.

Khe cắm PCIe 5.0 M.2 (Key M) qua thẻ PCIe 5.0 M.2, loại 2242/2260/2280/22110

- Bộ xử lý Intel thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4

Bộ chip Intel Z690

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

Khe cắm DIMM.2_1 (Khóa M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

Khe cắm DIMM.2_2 (Key M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

6 x cổng SATA 6Gb / s

1 x Intel 2.5Gb Ethernet

ASUS LANGuard

Intel® Wi-Fi 6E

Wi-Fi 6E

2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)

Hỗ trợ dải tần 2,4 / 5 / 6GHz

Bluetooth v5.2

USB phía sau:

Tổng 10 cổng

1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

5 x Cổng USB 3.2 Gen 2 (5 x Loại A)

4 x Cổng USB 3.2 Gen 1 (4 x Loại A)

USB phía trước:

Tổng số 9 cổng

1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C)

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4080

1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C)

5 x cổng USB 3.2 Gen 2 (5 x Type-A)

4 x cổng USB 3.2 Gen 1 (4 x Type-A)

1 x Mô-đun Wi-Fi

1 x cổng Ethernet Intel® 2.5Gb

5 x giắc cắm âm thanh mạ vàng

1 x cổng ra quang học S / PDIF

1 x nút BIOS FlashBack

1 x nút Xóa CMOS

1 x Cổng bàn phím PS / 2 (màu tím)

1 x Cổng PS / 2 Chuột (xanh lục)

Liên quan đến Quạt và Làm mát

1 x đầu cắm Quạt CPU 4 chân

1 x đầu cắm Quạt OPT CPU 4 chân

1 x 4 đầu cắm AIO Pump

(Các) tiêu đề Quạt khung gầm 3 x 4 chân

2 x 4-pin đầu cắm Quạt tốc độ đầy đủ

1 x W_PUMP + (các) tiêu đề

1 x đầu cắm Nước vào 2 chân

Đầu cắm 1 x 2-pin Water Out

1 x đầu cắm Dòng nước 3 chân

Liên quan đến nguồn điện

1 x đầu nối Nguồn chính 24 chân

Đầu nối nguồn 2 x 8 chân + 12V

1 x đầu nối Card đồ họa PCIe 6 chân

Liên quan đến lưu trữ

2 x khe cắm M.2 (Phím M)

Khe cắm 1 x DIMM.2 hỗ trợ 2 khe cắm M.2 (Phím M)

6 x cổng SATA 6Gb / s

USB

1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

1 x 80 Light Bar jumper

3 x (Các) tiêu đề Gen 2 có thể định địa chỉ

1 x đầu cắm AURA RGB

2 x nút BCLK

1 x Nút chuyển đổi BIOS

1 x nút FlexKey

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x jumper Chế độ LN2

1 x tiêu đề hàng rào OSC

1 x Công tắc tạm dừng

12 x Điểm đo ProbeIt

1 x nút Thử lại

1 x tiêu đề RSVD

2 x công tắc RSVD

1 x nút Khởi động An toàn

1 x công tắc Chế độ chậm

1 x nút Bắt đầu

1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống

1 x đầu cắm Cảm biến nhiệt

1 x đầu cắm Thunderbolt ™

1 x công tắc V_Latch

Bộ OC Extreme

- Nút FlexKey

- Chế độ LN2

- Probelt

- Nút thử lại

- Nút khởi động an toàn

- Nút bắt đầu

- Chế độ chậm

Extreme Engine Digi +

- Tụ điện SMD

- Choke hợp kim MicroFine

ASUS Q-Design

- M.2 Q-Latch

- Khe cắm PCIe Q-Release

- Mã Q

- Q-Connector

- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

- Q-Slot

Giải pháp tản nhiệt của ASUS

- Tấm nền tản nhiệt M.2

- Tản nhiệt M.2

- Thiết kế tản nhiệt VRM

ASUS EZ DIY

- Nút BIOS FlashBack

- Nút xóa CMOS

- Bộ bảo vệ đòn bẩy ổ cắm CPU

- ProCool II

- Tấm chắn I / O gắn sẵn

- SafeSlot

- SafeDIMM

Đồng bộ hóa AURA

- (Các) tiêu đề AURA RGB

- (Các) tiêu đề Gen 2 có thể định địa chỉ

BIOS kép

Bảng điều khiển phía trước USB 3.2 Gen 2x2 với Hỗ trợ sạc nhanh 4+

- Hỗ trợ: sạc lên đến 60W

- Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A

- Tương thích với QC 4.0 / 3.0 / 2.0, PD3.0 và PPS

ASUS HYDRANODE

3 x Hỗ trợ quạt khung gầm (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)

Phần mềm độc quyền của ROG

- ROG CPU-Z

- GameFirst VI

- ROG True Voltician

- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion

- Sonic Radar III

- Âm thanh DTS® không bị ràng buộc

- BullGuard Internet Security (phiên bản đầy đủ 1 năm)

Phần mềm độc quyền của ASUS

Thùng vũ trang

- AIDA64 Extreme (phiên bản đầy đủ 1 năm)

- AURA Creator

- Đồng bộ hóa AURA

- Quạt Xpert 4

- Chống ồn AI hai chiều

AI Suite 3

- Tối ưu hóa dễ dàng với ép xung AI

 TPU

 EPU

 Điều khiển nguồn DIGI +

 Ứng dụng Turbo

MyAsus

WinRAR

UEFI BIOS

Hướng dẫn ép xung AI

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- Chế độ ASUS UEFI BIOS EZ

MemTest86
