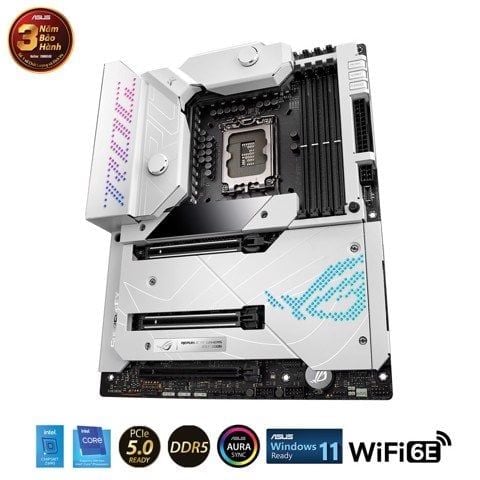

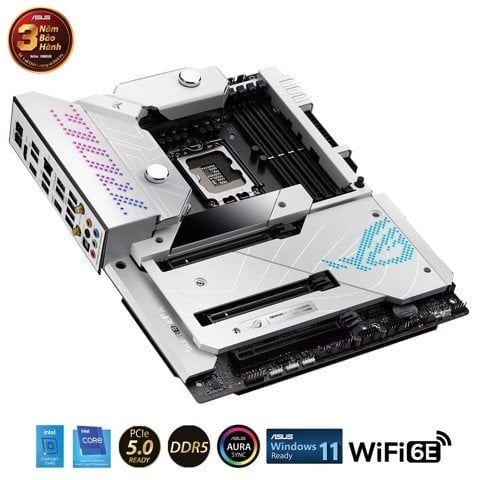

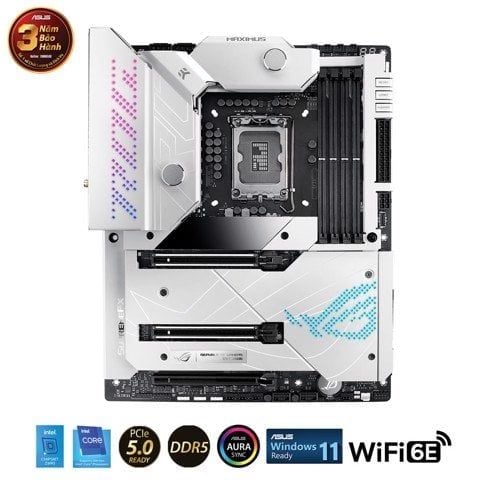

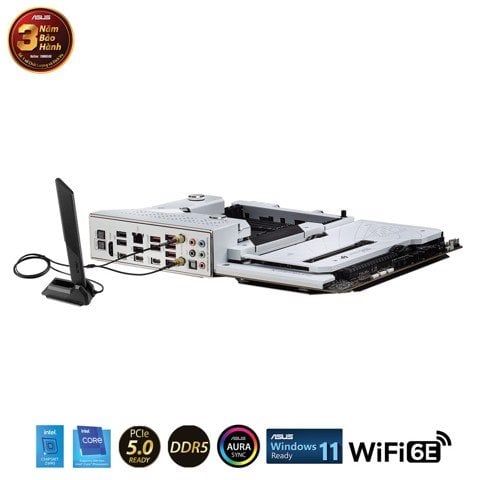

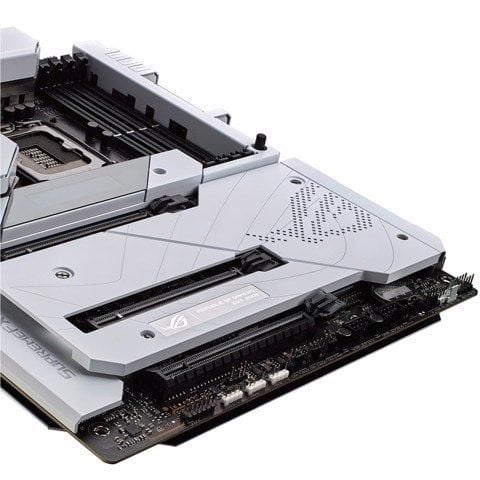

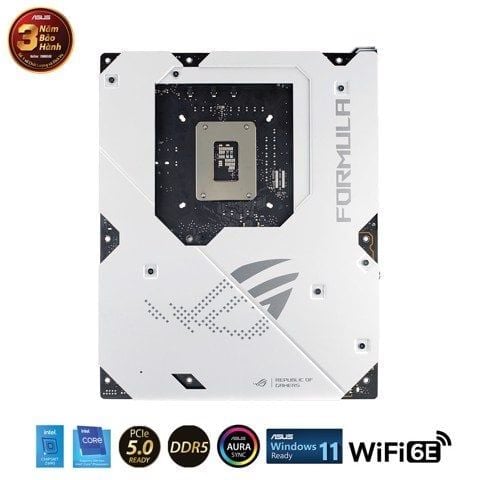

Bo mạch chủ ASUS ROG MAXIMUS Z690 FORMULA (DDR5)

CPU

• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0
• Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
• Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

• 4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800MHz Non-ECC, Un -bộ nhớ đệm
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

** Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM có thể khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ.

• 1 x cổng HDMI® **
• 2 x Intel® Thunderbolt ™ 4 cổng (USB Type-C®) hỗ trợ đầu ra video DisplayPort 1.4 và Thunderbolt ™ ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.

** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

*** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa

Bộ xử lý Intel® thế hệ thứ 12 *

• 2 x khe cắm PCIe 5.0 x16 (hỗ trợ (các) chế độ x16 hoặc x8 / x8) **

Bộ chip Intel® Z690 ***

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4 hoặc x4 / x4)

* Vui lòng kiểm tra bảng phân đôi PCIe trong hướng dẫn sử dụng Chương 1

** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, PCIEX16 (G5) _2 sẽ chỉ chạy x8 và nếu thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, PCIEX16 (G5) _1 sẽ chỉ chạy x8.

*** Hỗ trợ Bộ nhớ Intel® Optane Dòng H trên khe cắm PCIe gắn PCH

Hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s

Bộ xử lý thế hệ thứ 12 của Intel®

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110

- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.

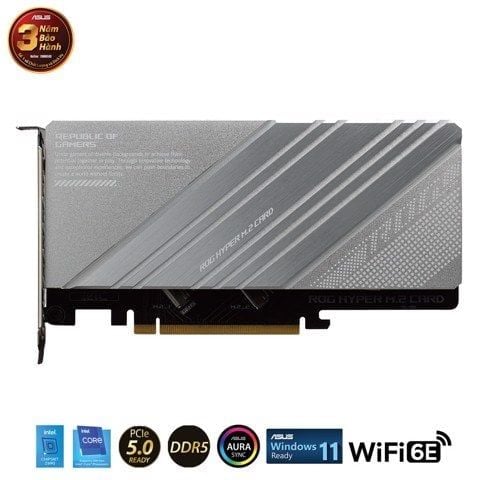

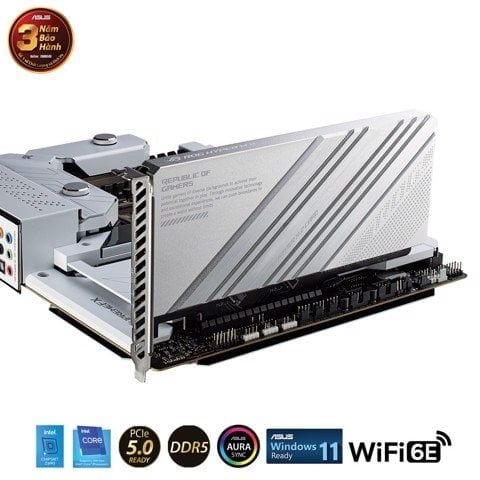

Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 ***

- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4

Bộ chip Intel® Z690 **

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4)

Khe cắm M.2_3 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ***

Khe cắm Hyper M.2_2 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ****

6 x cổng SATA 6Gb / s *****

* Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Công nghệ Lưu trữ Nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 gắn với PCH.

*** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, khe Hyper M.2_1 có thể hỗ trợ chế độ PCIe 4.0 x4. Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, khe cắm Hyper M.2_1 có thể hỗ trợ chế độ PCIe 5.0 x4. Khi thẻ ROG Hyper M.2 được lắp đặt trên các khe cắm PCIEX16 (G4) _3, Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.

**** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1 hoặc PCIEX16 (G5) _2, khe cắm Hyper M.2_2 sẽ bị vô hiệu hóa. Khi thẻ ROG Hyper M.2 được lắp đặt trên các khe cắm PCIEX16 (G4) _3, Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.

***** SATA6G_E12 không thể hỗ trợ RAID 0/1/5/10.

Ethernet

1 x Marvell® 10Gb Ethernet

ASUS LANGuard

Wireless & Bluetooth

• Intel® Wi-Fi 6E
• 2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5 / 6GHz *
• Bluetooth v5.2

* Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên

USB phía sau: Tổng số 12 cổng

• 2 x Thunderbolt ™ 4 cổng (2 x USB Type-C®)
• 7 x Cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C®)
• 3 x cổng USB 2.0 (3 x Loại-A)

USB phía trước: Tổng số 9 cổng

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
• 2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082

• Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
• Hỗ trợ phát lại lên đến 32-Bit / 384 kHz

Tính năng âm thanh

• Công nghệ che chắn SupremeFX
• ESS® SABRE9018Q2C DAC / AMP
• Giắc cắm âm thanh mạ vàng
• Cổng ra S / PDIF quang phía sau
• Tụ âm thanh cao cấp

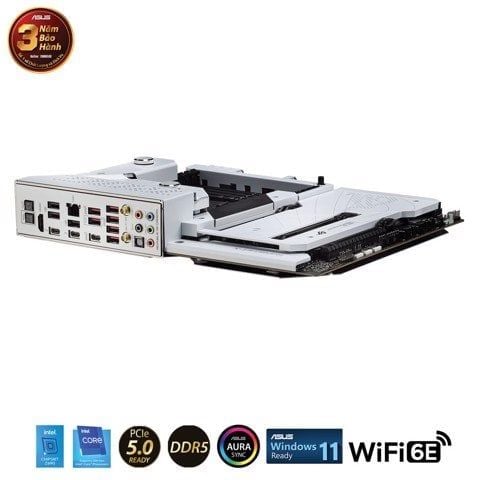

Cổng I / O mặt sau

• 2 x Thunderbolt ™ 4 cổng USB Type-C®
• 7 x Cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C®)
• 3 x cổng USB 2.0 (3 x Loại-A)
• 1 x cổng HDMI®
• 1 x Mô-đun Wi-Fi
• 1 x cổng Marvell® AQtion 10Gb Ethernet
• 5 x giắc cắm âm thanh mạ vàng
• 1 x cổng ra quang học S / PDIF
• 1 x nút BIOS FlashBack ™
• 1 x nút Xóa CMOS

Đầu nối I / O nội bộ

Liên quan đến Quạt và Làm mát

• 1 x đầu cắm Quạt CPU 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• 1 x 4 đầu cắm AIO Pump
• 4 x 4 đầu cắm Chassis Fan
• 1 x W_PUMP + (các) tiêu đề
• 1 x đầu cắm Nước vào 2 chân

Đầu cắm 1 x 2-pin Water Out

• 1 x đầu cắm Dòng nước 3 chân

Liên quan đến quyền lực

• 1 x đầu nối Nguồn chính 24 chân
• Đầu nối nguồn 2 x 8 chân + 12V
• 1 x đầu nối Card đồ họa PCIe 6 chân

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)
• 6 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
• 2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x (Các) tiêu đề Gen 2 có thể định địa chỉ
• 1 x đầu cắm AURA RGB
• 1 x nút FlexKey
• 1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
• 1 x nút Thử lại
• 1 x tiêu đề SPI TPM (14-1pin)
• 1 x nút Bắt đầu
• 1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống
• 1 x đầu cắm Cảm biến nhiệt

Các tính năng đặc biệt

Bộ OC cực đoan

• Nút FlexKey
• Nút thử lại
• Nút bắt đầu

Extreme Engine Digi +

• Tụ kim loại đen 10K
• Choke hợp kim MicroFine

ASUS Q-Design

• M.2 Q-Latch
• Khe cắm PCIe Q-Release
• Mã Q
• Q-Connector
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
• Q-Slot

Giải pháp tản nhiệt của ASUS

• CrossChill EK III
• Tấm nền tản nhiệt M.2
• Tản nhiệt M.2
• Tấm lưng bằng thép

ASUS EZ DIY

• Nút BIOS FlashBack ™
• Nút xóa CMOS
• Bộ bảo vệ đòn bẩy ổ cắm CPU
• ProCool II
• Tấm chắn I / O gắn sẵn
• SafeSlot
• SafeDIMM

Đồng bộ hóa AURA

• (Các) tiêu đề AURA RGB
• (Các) tiêu đề Gen 2 có thể định địa chỉ

OLED 2 "
Bảng điều khiển phía trước USB 3.2 Gen 2x2 với Hỗ trợ sạc nhanh 4+

• Hỗ trợ: sạc lên đến 60W *
• Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A
• Tương thích với QC 4.0 / 3.0 / 2.0, PD3.0 và PPS

* Để hỗ trợ 60W, vui lòng lắp cáp nguồn vào đầu nối Card đồ họa PCIe 6 chân hoặc chỉ có thể hỗ trợ 27W
ASUS HYDRANODE

• 1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
• 3 x hỗ trợ quạt khung * (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)

* Truy cập Trang web của ASUS để biết danh sách khả năng tương thích mới nhất.

Software Features

Phần mềm độc quyền của ROG

• GameFirst VI
• ROG CPU-Z
• Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
• Sonic Radar III
• Âm thanh DTS® không bị ràng buộc
• BullGuard Internet Security (phiên bản đầy đủ 1 năm)

Phần mềm độc quyền của ASUS
Thùng vũ trang

• AIDA64 Extreme (phiên bản đầy đủ 1 năm)
• AURA Creator
• Đồng bộ hóa AURA
• Quạt Xpert 4
• Chống ồn AI hai chiều

AI Suite 3

•    Tối ưu hóa dễ dàng với ép xung AI
•   TPU
•   EPU
•   Điều khiển nguồn DIGI +
•   Ứng dụng Turbo
• MyAsus
• WinRAR
• WEFI BIOS

Hướng dẫn ép xung AI
ASUS EZ DIY

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Chế độ ASUS UEFI BIOS EZ

MemTest86
