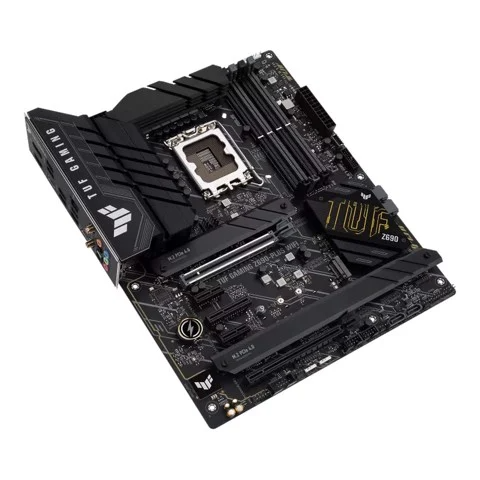

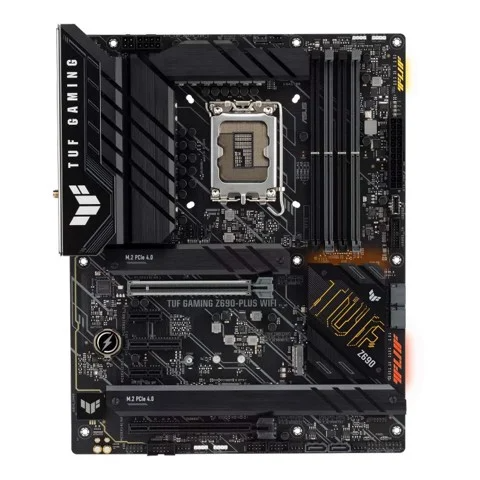

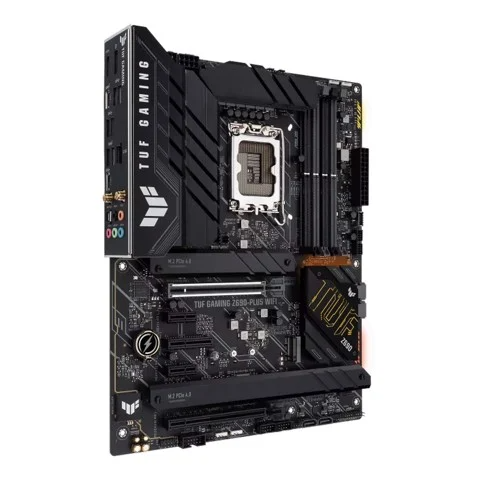

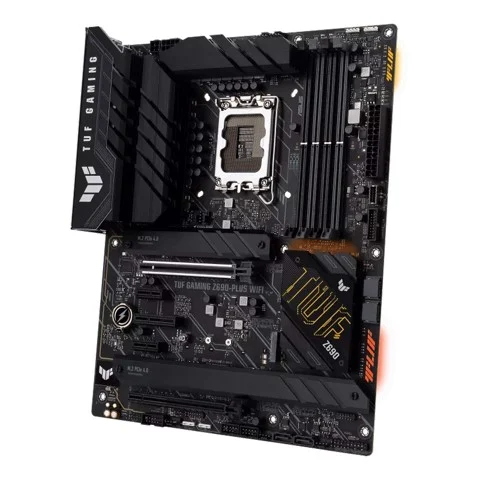

ASUS TUF GAMING Z690-PLUS WIFI DDR5

CPU

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *
• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

Chipset

Bộ nhớ

• 4 x DIMM, Tối đa 128GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
• OptiMem II

Cổng xuất hình

• 1 x DisplayPort **
• 1 x cổng HDMI® ***

Khe mở rộng

• 1 x khe cắm PCIe 5.0 x16

• 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)
• 1 x khe cắm PCIe 3.0 x4
• 2 x khe cắm PCIe 3.0 x1

Lưu trữ

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
  • Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
• Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• 4 x cổng SATA 6Gb / s

Ethernet

• 1 x Intel® 2.5Gb Ethernet
• TUF LANGuard

Wireless & Bluetooth

• Wi-Fi 6E
• 2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5 / 6GHz *
• Đã sẵn sàng cho phần cứng Bluetooth v5.2 **

USB

• 1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 2 x cổng USB 3.2 Gen 2 (2 x Type-A)
• 5 x cổng USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

• Che chắn âm thanh
• Cổng ra S / PDIF quang phía sau
• Tụ âm thanh cao cấp
• Các lớp PCB âm thanh chuyên dụng
• Bìa âm thanh

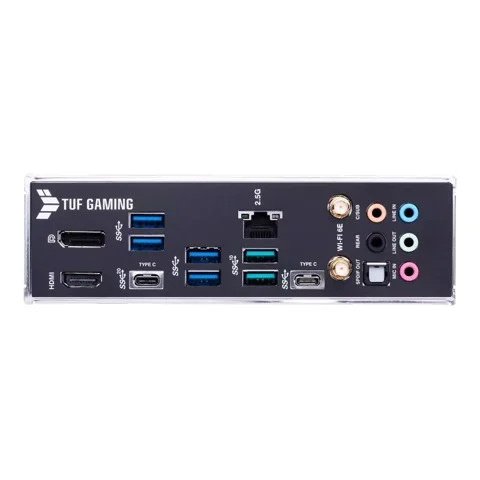

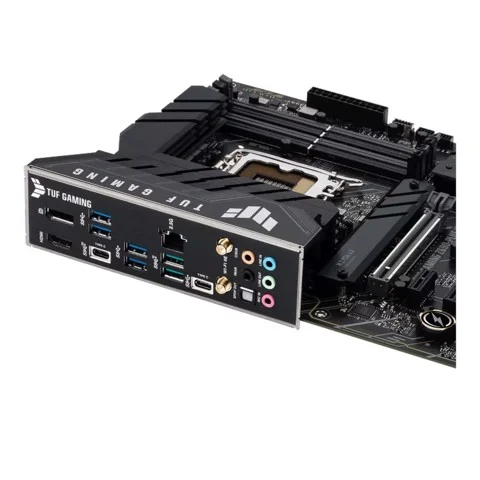

Cổng I / O mặt sau

• 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
• 2 x USB 3.2 Gen 2 ports (2 x Type-A)
• 5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C®)
• 1 x DisplayPort
• 1 x HDMI® port
• 1 x Wi-Fi Module
• 1 x Intel® 2.5Gb Ethernet port
• 5 x Audio jacks
• 1 x Optical S/PDIF out port

Đầu nối I / O nội bộ

• Đầu cắm quạt CPU 1 x 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• Đầu cắm bơm AIO 1 x 4 chân
• 4 x 4 đầu cắm Chassis Fan

• 1 x đầu nối Nguồn chính 24 chân
• Đầu nối nguồn 1 x 8 chân + 12V
• 1 x đầu nối nguồn 4 chân + 12V
• Liên quan đến lưu trữ
• 4 x khe cắm M.2 (Phím M)
• 4 x cổng SATA 6Gb / s

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

• 3 x tiêu đề Gen 2 có thể định địa chỉ
• 1 x đầu cắm AURA RGB
• 1 x Xóa tiêu đề CMOS
• 1 x tiêu đề Cổng COM
• 1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
• 1 x đầu cắm Thunderbolt ™

Các tính năng đặc biệt

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
• Bảo vệ quá dòng DRAM nâng cao
• Bảo vệ ESD
• TUF LANGuard
• Bảo vệ quá áp
• Két sắt
• I / O mặt sau bằng thép không gỉ

• M.2 Q-Latch
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
• Q-Slot

• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

• Bộ bảo vệ đòn bẩy ổ cắm CPU
• ProCool
• Tấm chắn I / O gắn sẵn
• SafeDIMM

• Đầu cắm AURA RGB
• Tiêu đề Gen 2 có thể định địa chỉ

Các tính năng của phần mềm

• AURA Creator
• Đồng bộ hóa AURA
• Quạt Xpert 4
• Chống ồn AI hai chiều

AI Suite 3

• Hiệu suất và Tiện ích tiết kiệm điện

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Chế độ ASUS UEFI BIOS EZ
