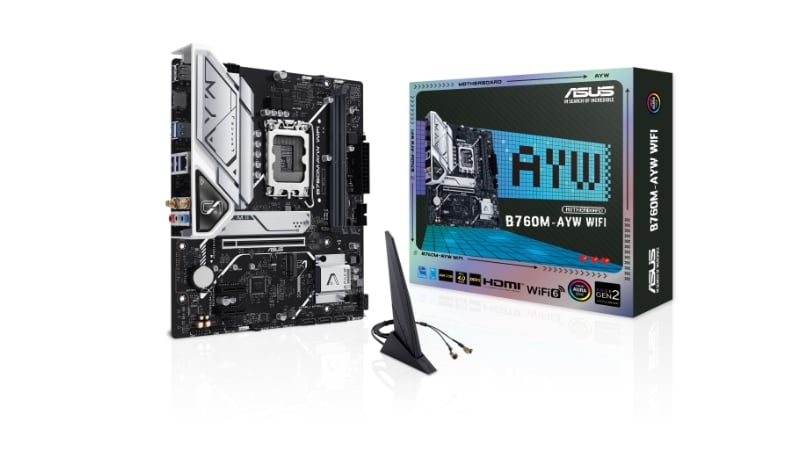

Bo mạch chủ ASUS B760M-AYW WIFI D5

CPU

• Chân cắm Intel LGA1700 dành cho bộ xử lý Intel Core thế hệ thứ 14 và 13, bộ xử lý Intel Core thế hệ thứ 12, Pentium® Gold và Celeron*

• Hỗ trợ công nghệ Intel® Turbo Boost 2.0 và công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Bộ nhớ

• 2 x khe DIMM, Tối đa 96GB, DDR5 8000(OC)/ 7800(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Bộ nhớ không có ECC, không có đệm*

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cấu hình bộ nhớ cao cấp Intel (XMP)

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ hoặc truy cập https:// www.asus.com/support/

* Bộ nhớ DDR5 không ECC, không đệm hỗ trợ chức năng ECC On-Die.

Đồ họa

• 1 x cổng HDMI **

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

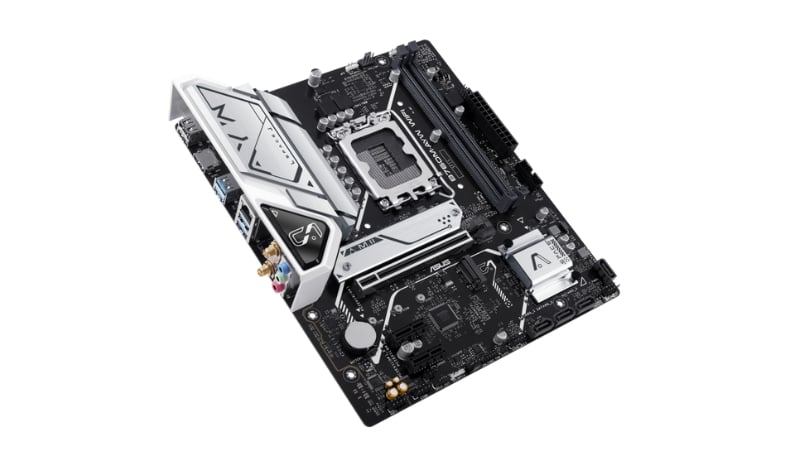

Khe mở rộng

Bộ xử lý Intel Thế hệ thứ 14 & 13 & 12

• 1 x khe cắm PCIe 4.0 x16

Bộ chip Intel® B760

• 2 x khe cắm PCIe 4.0 x1

- Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 2 x khe cắm M.2 và 4 x cổng SATA 6Gb/s*

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® B760

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

• 4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel hỗ trợ SATA RAID 0/1/5/10.

LAN

1 x Realtek 2.5Gb Ethernet

ASUS LANGuard

USB

USB phía sau (Tổng cộng 6 cổng)

• 4 x cổng USB 3.2 Thế hệ 1 (5G) (4 x Loại A)

• 2 x cổng USB 2.0 (2 x Loại A)

USB phía trước (Tổng cộng 4 cổng)

• 1 x đầu cắm USB 3.2 Gen 1 (5G) hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 1 x đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

Audio

Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Phân công lại giắc cắm ở mặt trước

• Hỗ trợ phát lại lên tới 24-Bit/192 kHz

Tính năng âm thanh

• Che chắn âm thanh

• Tụ âm thanh cao cấp

• Các lớp PCB âm thanh chuyên dụng

* Cần có khung có mô-đun âm thanh HD ở bảng mặt trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

Cổng I/O mặt sau

• 4 x cổng USB 3.2 Thế hệ 1 (5G) (4 x Loại A)

• 2 x cổng USB 2.0 (2 x Type-A)

• 1 x cổng HDMI®

• 1 x Wi-Fi Module

• 1 x cổng Realtek 2.5Gb Ethernet

• 3 x giắc cắm âm thanh

Đầu nối I/O nội bộ

Đầu nối I/O liên quan đến quạt và hệ thống làm mát

• 1 x đầu cắm quạt CPU 4 chân

• 2 x đầu cắm quạt khung gầm 4 chân

Liên quan đến nguồn

• 1 x đầu nối nguồn chính 24 chân

• 1 x đầu nối nguồn 8 chân + 12V

Liên quan đến lưu trữ

• 2 x khe cắm M.2 (Phím M)

• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu cắm USB 3.2 Gen 1 (5G) hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 1 x đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0

Điều khoản khác

• 3 x đầu cắm Addressable Gen 2

• 1 x đầu cắm Clear CMOS

• 1 x đầu cắm Cổng COM

• 1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

• 1 x đầu ra S/PDIF

• 1 x đầu cắm Loa

• 1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống

Tính năng đặc biệt

ASUS 5X PROTECTION III

• DIGI + VRM

• LANGuard

• Bảo vệ quá áp

• SafeSlot Core+

• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

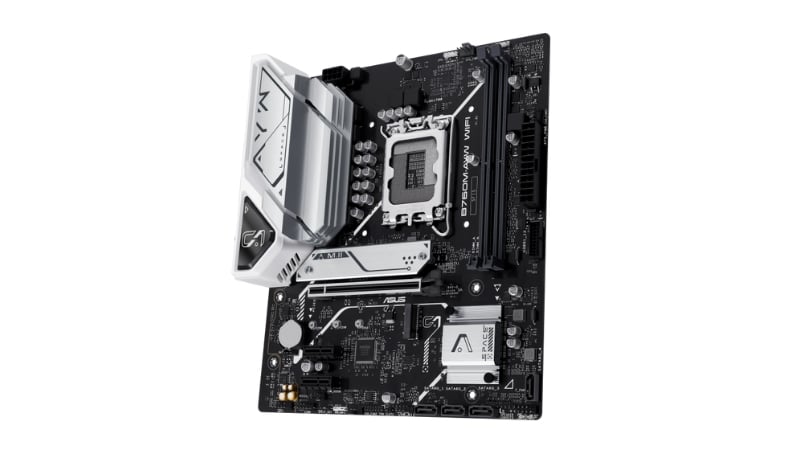

• M.2 Q-Latch

• Q-DIMM

• Q-LED Core

• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2 linh hoạt

• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• ProCool

Đồng bộ hóa AURA

• Đầu cắm  Addressable Gen 2

Phần mềm độc quyền của ASUS

Armoury Crate

• AURA Sync

• Quạt Xpert 2+

• Power Saving

• Two-Way AI Noise Cancelation

AI Suite 3

• DIGI+ VRM

• PC Cleaner

ASUS CPU-Z
MyASUS
Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• Chế độ ASUS UEFI BIOS EZ

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL bởi PME, PXE

Phụ kiện

Cáp

• 2 x cáp SATA 6Gb / s

Điều khoản khác

• 1 x ăng-ten di chuyển Wi-Fi ASUS

• 1 x gói cao su M.2

• 1 x gói vít SSD M.2

• 1 x Tấm chắn I/O

Tài liệu

• 1 x hướng dẫn sử dụng
