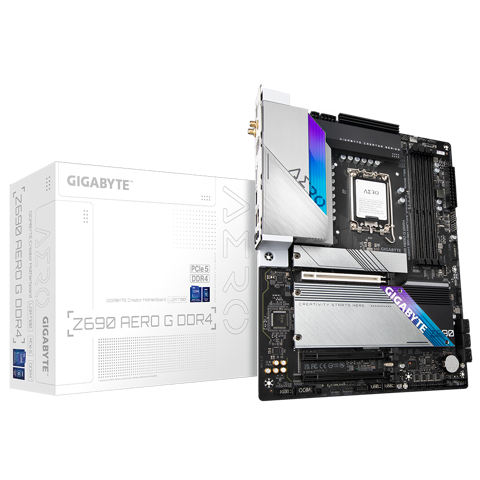

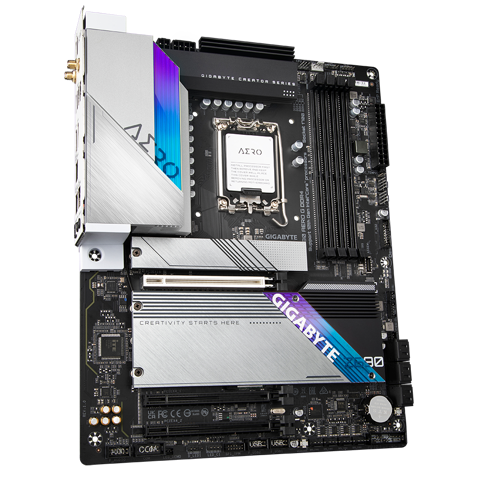

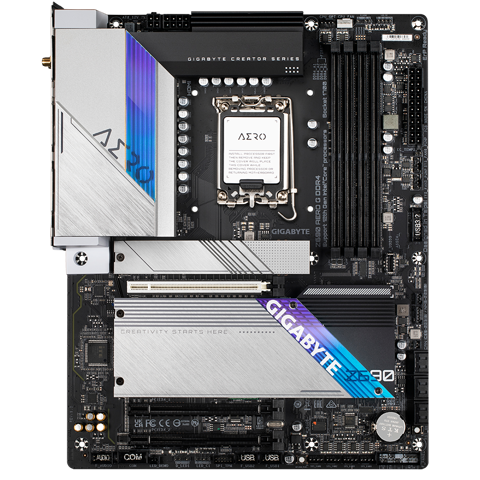

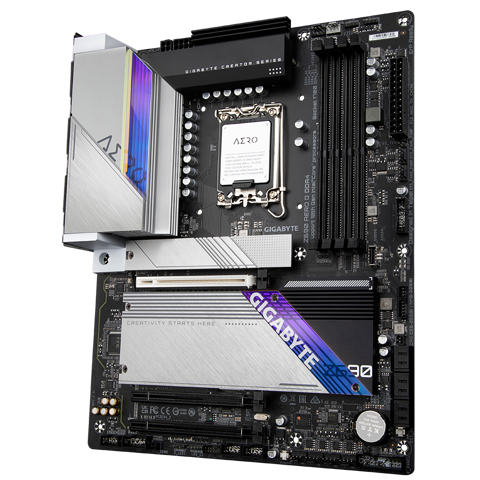

Bo Mạch Chủ Gigabyte Z690 AERO G (rev. 1.0) (DDR4)

• Chân cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5

• Bộ nhớ đệm L3 thay đổi tùy theo CPU

Intel® Z690 Express Chipset

• Hỗ trợ DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Mô-đun bộ nhớ 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz

• 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn lẻ)

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cho mô-đun bộ nhớ ECC DIMM 1Rx8 / 2Rx8 không đệm (hoạt động ở chế độ không ECC)

• Hỗ trợ cho mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không đệm ECC

• Hỗ trợ cho mô-đun bộ nhớ Extreme Memory Profile (XMP)

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng USB Type-C®, hỗ trợ đầu ra video USB Type-C® và DisplayPort và độ phân giải tối đa 4096x2304 @ 60 Hz
  * Hỗ trợ máy tính bảng vẽ và phân phối điện 20V @ 3A .
  * Hỗ trợ phiên bản DisplayPort 1.2 và cổng HDCP 2.3

• 1 x HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 30 Hz
  * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU hoặc card đồ họa.)

Chip mạng LAN Intel® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mb / giây)

Intel® Wi-Fi

• WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz

• BLUETOOTH 5.2

• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.

• 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)

• 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
  (Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

CPU:

• 1 đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 2 đầu nối M.2 (Socket 3, phím M, loại 2260 / Hỗ trợ SSD 2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)

• 1 x đầu nối M.2 (Socket 3, phím M, loại 2260/2280/22110 SATA và hỗ trợ SSD PCIe 4.0 x4 / x2) (M2M_SB)

• 6 x Đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10

* Tham khảo phần "2-7 Đầu nối nội bộ" để biết thông báo cài đặt cho các đầu nối M.2 và SATA.

Tăng tốc với Bộ nhớ Intel® Optane ™ chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset.

Bộ chip:

• 2 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2 (1 cổng ở mặt sau, 1 cổng khả dụng thông qua đầu cắm USB bên trong)

• 1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 1

• 2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

• 2 x cổng USB 3.2 Gen 1 khả dụng thông qua đầu cắm USB bên trong

• 2 x cổng USB 2.0 / 1.1 ở mặt sau

Bộ chip + Hub USB 3.2 Thế hệ 1:

• 4 x cổng USB 3.2 Gen 1 ở mặt sau

Bộ chip + Hub USB 2.0:

• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

• 1 x đầu nối nguồn chính ATX 24 chân

• 1 x đầu nối nguồn ATX 12V 8 chân

• 1 x đầu nối nguồn ATX 12V 4 chân

• 1 x đầu cắm quạt CPU1 x đầu cắm quạt tản nhiệt nước 4 x đầu cắm quạt hệ thống

• 2 x đầu cắm quạt hệ thống / bơm làm mát nước

• 2 x đèn LED định địa chỉ tiêu đề dải 2 x tiêu đề dải LED RGB

• 4 x đầu nối M.2 Socket 3 6 x đầu nối SATA 6Gb / s

• 1 x tiêu đề bảng điều khiển phía trước

• 1 x tiêu đề âm thanh bảng điều khiển trước

• 1 x tiêu đề USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2x

• 1 x đầu cắm USB 3.2 Thế hệ 1

• 2 x Tiêu đề USB 2.0 / 1.1

• 1 x tiêu đề phát hiện tiếng ồn

• 2 x đầu nối thẻ bổ trợ Thunderbolt ™

• 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

• 1 x tiêu đề cổng nối tiếp

• 1 x Q- Nút Flash Plus

• 1 x nút đặt lại

• 1 x đầu nối đặt lại

• 2 x đầu cảm biến nhiệt độ

• 1 x Giắc nhảy CMOS Clear

• 2 x cổng USB 2.0 / 1.1

• 2 x đầu nối ăng ten SMA (2T2R)

• 4 x cổng USB 3.2 Gen 1

• 1 x cổng DisplayPort In

• 1 x cổng HDMI

• 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)

• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2

• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 1

• 1 x cổng RJ-45

• 1 x đầu nối quang S / PDIF Out

• 2 x giắc cắm âm thanh

• Chip điều khiển iTE® I / O

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 được cấp phép

Các tính năng độc đáo

Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của mỗi ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

• @BIOSEasyTuneFast BootGame

• Phí BoostON / OFF

• RGB kết hợp thông minh

• Trình xem thông tin hệ thống sao lưu

• Hỗ trợ cho Q-Flash Plus

• Hỗ trợ Q-Flash

• Hỗ trợ cài đặt Xpress

Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit
