Thông tin kỹ thuật
CPU | |
Chipset | Intel® Z690 Express Chipset |
Bộ nhớ | - Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
- 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
- Kiến trúc bộ nhớ kênh đôi
- Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
- Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
- Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
(Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.) |
Đồ họa tích hợp | Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®: - 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.) |
Audio | - Realtek® ALC1220-VB CODEC
* Giắc cắm đầu ra của bảng điều khiển phía trước hỗ trợ âm thanh DSD. - Chip DAC ESS ES9118
- Hỗ trợ cho DTS: X® Ultra
- Âm thanh độ nét cao
- 2/4 / 5.1 / 7.1 kênh
- Hỗ trợ S / PDIF Out
|
LAN | Chip mạng LAN Marvell® AQtion AQC113C 10GbE
(10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) |
Mô-đun giao tiếp không dây | Mô-đun WIFI- WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
- BLUETOOTH 5.2
- Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
|
Khe mở rộng | - 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.) - 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
* Khe PCIEX4_1 chia sẻ băng thông với đầu nối M2C_SB. Khe PCIEX4_1 sẽ không khả dụng khi thiết bị được lắp vào đầu nối M2C_SB.
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
|
Công nghệ đa đồ họa | Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều |
Giao diện lưu trữ | CPU: - 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip: - 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
- 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2242/2260/2280 PCIe 3.0 x4 / x2) (M2C_SB)
- 1 x đầu nối M.2 (Socket 3, M key, loại 2242/2260/2280 SATA và hỗ trợ SSD PCIe 4.0 x4 / x2) (M2M_SB)
- 6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
* Tham khảo "2-8 Kết nối Nội bộ" để biết thông báo cài đặt cho các đầu nối PCIEX4_1, M.2 và SATA. Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset. |
USB | Bộ chip: - 2 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2 (1 cổng ở mặt sau, 1 cổng khả dụng qua đầu cắm USB bên trong)
- 3 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau panel
Chipset + USB 3.2 Gen 2 Hub - 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
- 2 x USB 3.2 Gen 2 Type-A cổng (màu đỏ) ở mặt sau
Chipset + 2 USB 3.2 Gen 1 Hubs - 8 cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 4 cổng khả dụng qua đầu cắm USB bên trong)
Bộ chip + Hub USB 2.0 - 4 cổng USB 2.0 / 1.1 khả dụng thông qua đầu cắm USB bên trong
|
Đầu nối I / O nội bộ | - 1 x đầu nối nguồn chính ATX 24 chân
- 2 x đầu nối nguồn ATX 12V 8 chân
- 1 x đầu cắm quạt CPU
- 1 x đầu cắm quạt tản nhiệt nước CPU
- 4 x đầu cắm quạt hệ thống
- 4 x hệ thống quạt / tiêu đề máy bơm làm mát nước
- 2 x đầu cắm dải LED có thể định địa chỉ
- 2 x đầu cắm dải LED RGB
- 5 x đầu nối M.2 Socket 3
- 6 x đầu nối SATA 6Gb / s
- 1 x tiêu đề bảng điều khiển phía trước
- 1 x tiêu đề âm thanh bảng điều khiển phía trước
- 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
- 2 x đầu cắm USB 3.2 Thế hệ 1
- 2 x đầu cắm USB 2.0 / 1.1
- 1 x tiêu đề phát hiện tiếng ồn
- 2 x đầu nối thẻ bổ trợ Thunderbolt ™
- 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1 x nút nguồn
- 1 x nút đặt lại
- 1 x jumper đặt lại
- 1 x Clear CMOS jumper
- 2 x đầu cắm cảm biến nhiệt độ
- Điểm đo điện áp
|

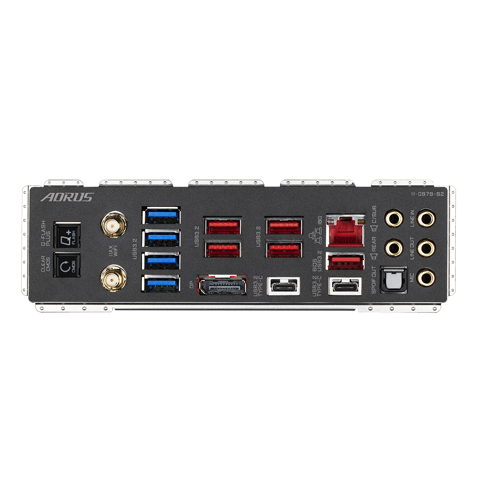

Kết nối mặt sau | - 1 x nút Q-Flash Plus
- 1 x nút Xóa CMOS
- 2 x đầu nối ăng ten SMA (2T2R)
- 1 x DisplayPort
- 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
- 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
- 5 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
- 4 x cổng USB 3.2 Gen 1
- 1 x cổng RJ-45
- 1 x đầu nối quang S / PDIF Out
- 5 x giắc cắm âm thanh
|
Bộ điều khiển I / O | iTE® I / O Controller |
| Giám sát H / W | - Phát hiện điện áp
- Phát hiện nhiệt độ
- Phát hiện tốc độ quạt
- Phát hiện tốc độ dòng chảy làm mát nước
- Cảnh báo lỗi quạt
- Điều khiển tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt. - Phát hiện tiếng ồn
|
BIOS | - 1 x 256 Mbit flash
- Sử dụng AMI UEFI BIOS được cấp phép
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
Các tính năng độc đáo | Hỗ trợ cho Trung tâm APP * Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. - @BIOS
- Easy Tune
- Khởi động nhanh
- Tăng cường trò chơi
- BẬT / TẮT Sạc
- RGB Fusion
- Sao lưu thông minh
- Trình xem thông tin hệ thống
Hỗ trợ cho Q-Flash Plus Hỗ trợ Q-Flash Hỗ trợ cài đặt Xpress |
Phần mềm đóng gói | Norton® Internet Security (phiên bản OEM)
cFosSpeed |
| Hệ điều hành | Hỗ trợ Windows® 11 64 bit, Windows® 10 64 bit |
| Hệ số hình thức | Hệ số hình thức E-ATX; 30,5cm x 25,9cm |

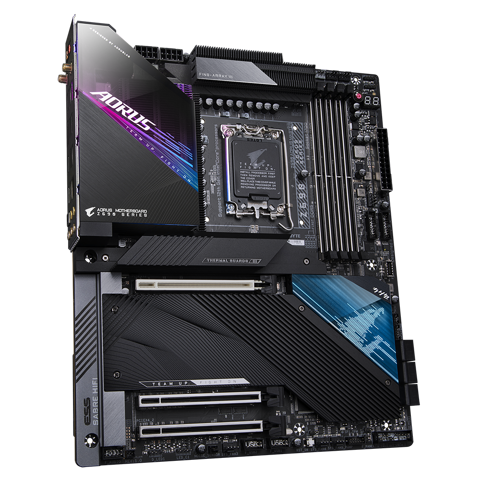

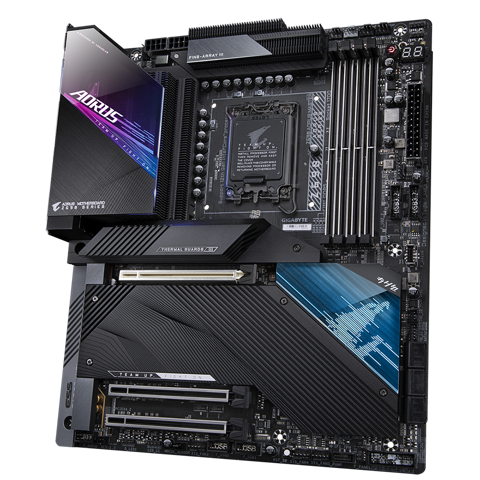

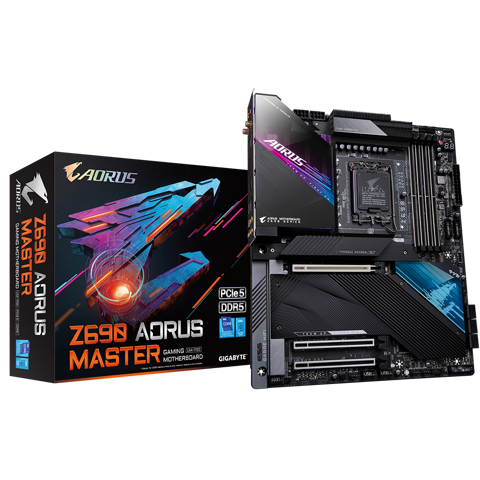

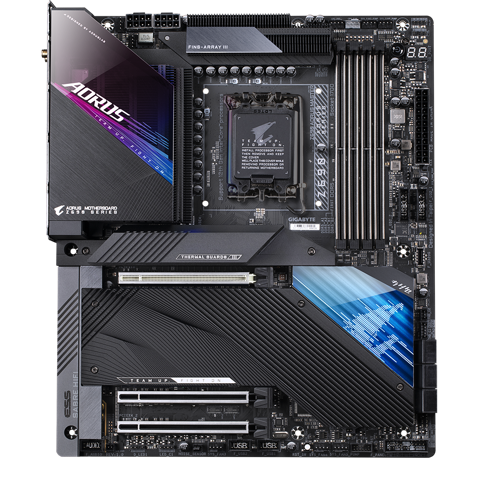

Đánh giá chi tiết sản phẩm GIGABYTE Z690 AORUS MASTER DDR5 (rev. 1.0)
Là một bo mạch chủ cùng với thiết kế vương giả tăng tính quyền lực cho dàn PC của bạn. Vị vua mới của nền tảng chơi game tiếp tục được ra mắt bởi AORUS huyền thoại với việc cung cấp năng lượng mạnh mẽ nhất và thiết kế nhiệt chiếm ưu thế, được tôn vinh với công nghệ ép xung bộ nhớ hoàn chỉnh để giúp cho PC của bạn ổn định với hiệu suất tốt nhất của Alder Lake.
Trang bị bộ nhớ tiên tiến nhất
Sở hữu kiến trúc DDR5 mới nhất và khả năng XMP 3.0. Công nghệ bộ nhớ DDR5 mới mang lại nhiều băng thông hơn 50% cho nền tảng và tăng hiệu suất hệ thống đáng kể bằng cách triển khai điện áp DDR5 gốc mở khóa, định tuyến bộ nhớ Xtreme và khe cắm SMD đáng tin cậy. Ngoài việc nâng cấp phần cứng, giao diện người dùng thân thiện cung cấp đầy đủ chức năng để ép xung cao hơn với khả năng điều chỉnh DDR5 độc quyền. DDR5 nâng cao hiệu suất hệ thống và phù hợp với nhiều lõi CPU hơn, bên cạnh đó cũng tiết kiệm điện năng đáng kể.
Thiết kế nhiệt sáng tạo
Motherboards của mainboard Z690 thường được thiết kế một cách vô cùng độc đáo, đó là thiết kế không điều tiết hiệu suất, đảm bảo mọi thứ phù hợp và ổn định với CPU, chipset, ổ cứng SSD và luôn luôn ở trạng thái nhiệt độ thấp, ít nóng hơn và ít tiếng ồn của quạt hơn, hạn chế sự nóng lên và tránh những vấn đề gặp phải, bảo vệ dàn PC của bạn một cách tối ưu nhất, luôn ổn định nhất đối với các ứng dụng game hay học tập hoặc làm việc.
Sự kết nối linh hoạt
Một trong những ưu điểm lớn nhất của bo mạch chủ thuộc dòng AORUS này là sự linh hoạt trong kết nối, bao gồm rất nhiều cổng cắm USB trước và sau, các khe mở rộng cùng với bộ nhớ lưu trữ rất rộng lớn, tốc độ truyền dữ liệu cực nhanh chóng với kết nối wifi thế hệ mới nhất.
Cá nhân hóa vượt trội
Trang bị với đa số phần mềm rất hữu ích để có thể quan sát một cách trực quan nhất về hệ thống PC gaming của bạn, giúp người dùng có thể kiếm soát được các yếu tố của bo mạch chủ, cung cấp hệ thống ánh sáng tùy chỉnh để tăng độ thẩm mỹ lên cao và tương thích với từng cá nhân.
Độ bền cao
Cấu tạo từ các phần mềm cao cấp và chuyên nghiệp, luôn luôn được theo sát về những thành phần của thiết bị một cách kỹ càng nhất, đem đến cho người dùng một sản phẩm có độ bền rất cao. Quy trình sản xuất khắt khe, tiêu chuẩn sản phẩm cao cấp.
