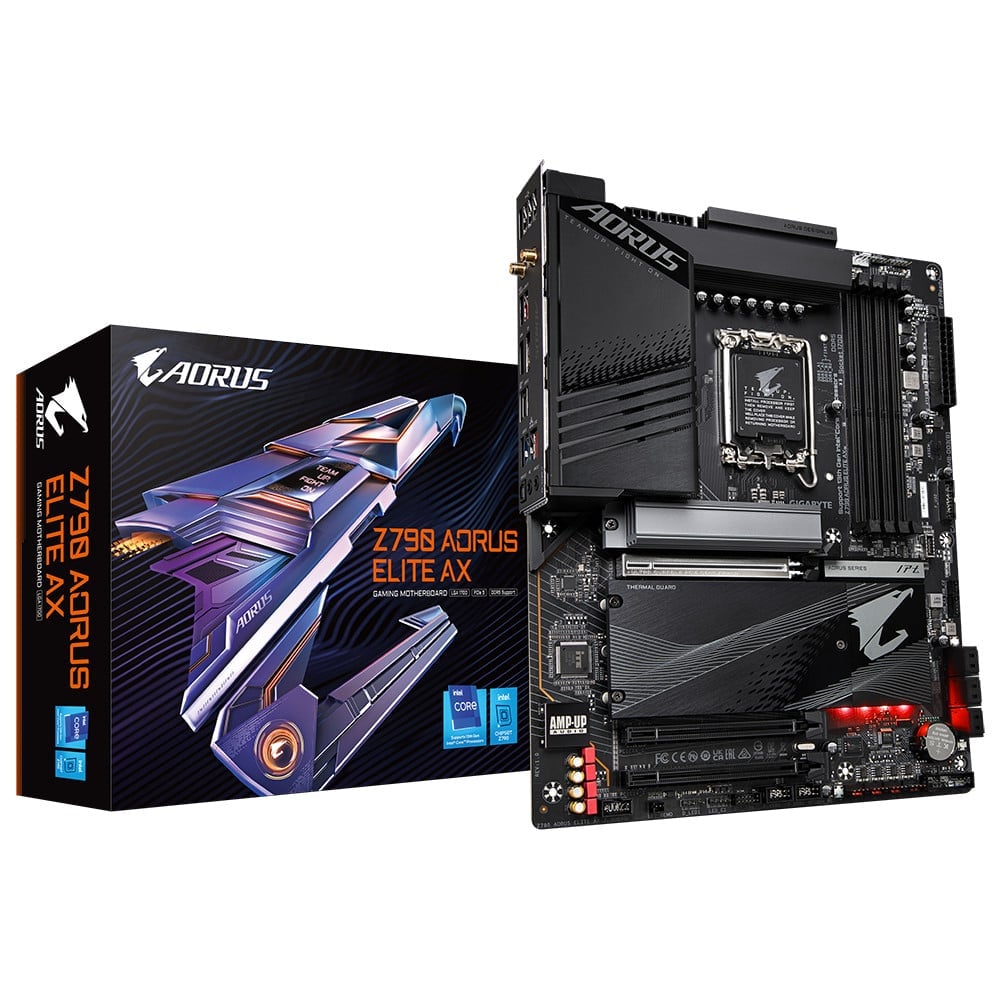

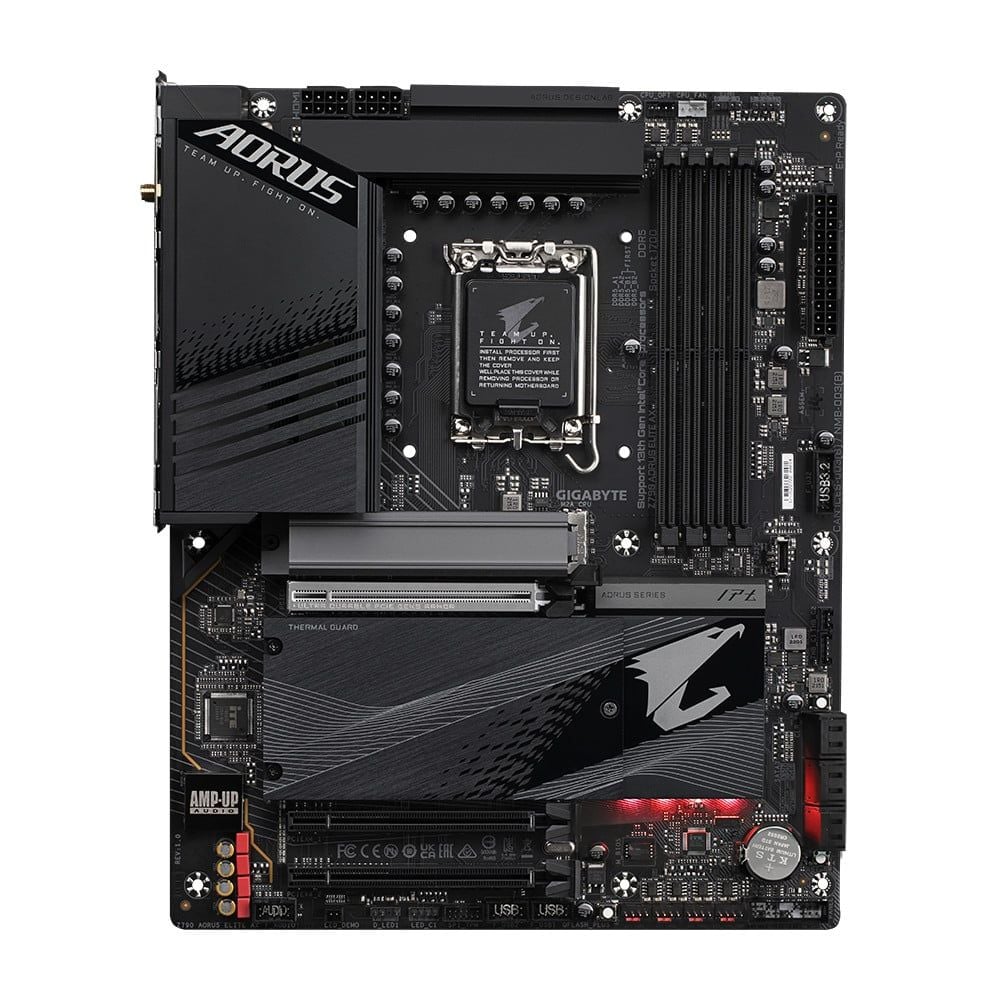

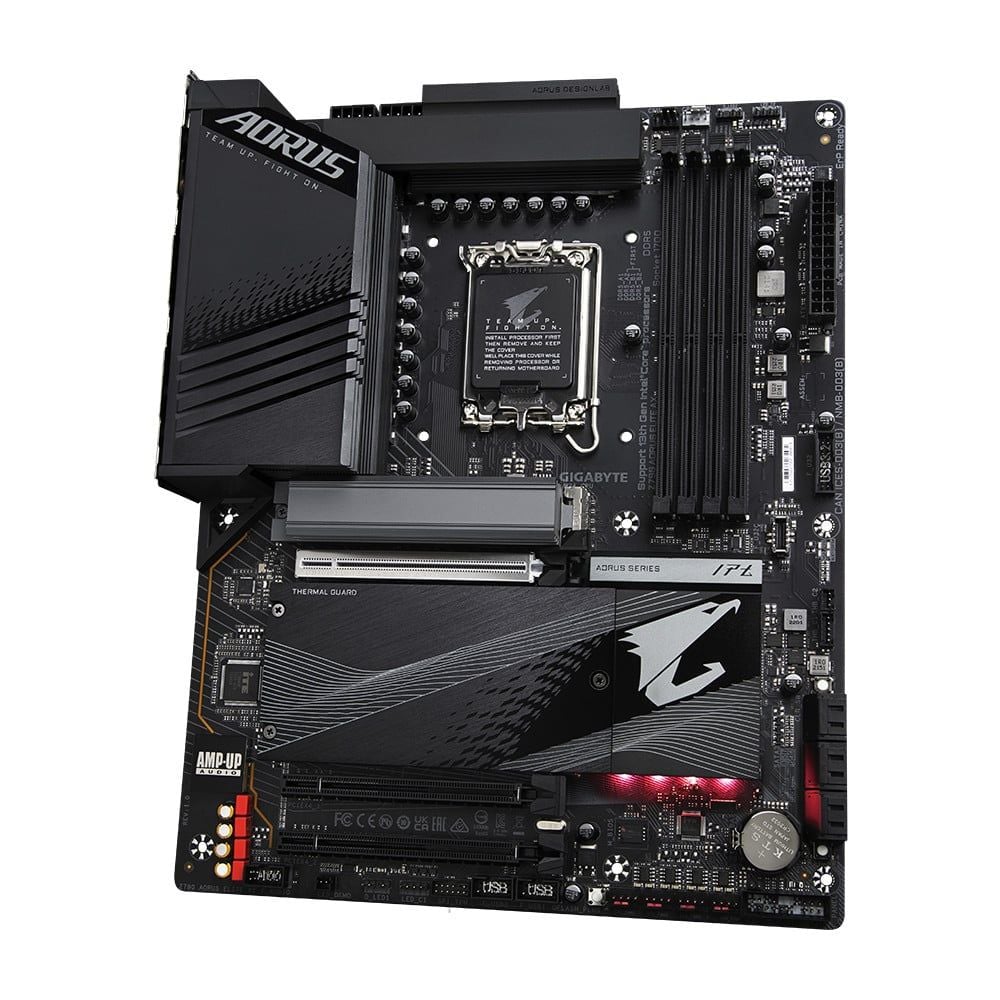

Bo mạch chủ GIGABYTE Z790 AORUS ELITE AX DDR5

CPU

• Socket LGA1700: Hỗ trợ cho bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 13 và 12 *

• Bộ nhớ đệm L3 thay đổi theo CPU

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 7600 (O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400 (O.C.) / 6200 (O.C.) / 6000 (O.C.) / 5800 ( O.C.) / 5600 (O.C.) / 5400 (O.C.) / 5200 (O.C.) / 4800/400 mô-đun bộ nhớ
• 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz

* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN

Mô-đun giao tiếp không dây

• WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

• 2 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4_1, PCIEX4_2)

Giao diện lưu trữ

CPU:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Bộ chip:

• 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SATA loại 22110/2280 và PCIe 4.0 x4 SSD) (M2M_SB)
• 6 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA
* Tham khảo "2-8 Kết nối Nội bộ" để biết thông báo cài đặt cho các đầu nối M.2 và SATA.

USB

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 thế hệ 2, khả dụng thông qua đầu cắm USB bên trong
• 2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

• 8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Đầu nối I / O nội bộ

• 1 x 24 chân đầu nối nguồn chính ATX
• 2 x 8 chân đầu nối nguồn ATX 12V
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 3 x đầu cắm quạt hệ thống
• 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
• 2 x đầu cắm dải LED có thể định địa chỉ
• 2 x đầu cắm dải LED RGB
• 4 x đầu nối M.2 Socket 3
• 6 x đầu nối SATA 6Gb / s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 / 1.1
• 2 x đầu nối thẻ bổ trợ Thunderbolt ™
• 1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x nút đặt lại
• 1 x nút Q-Flash Plus
• 1 x Nút xóa CMOS
• 1 x jumper đặt lại
• 1 x Clear CMOS jumper

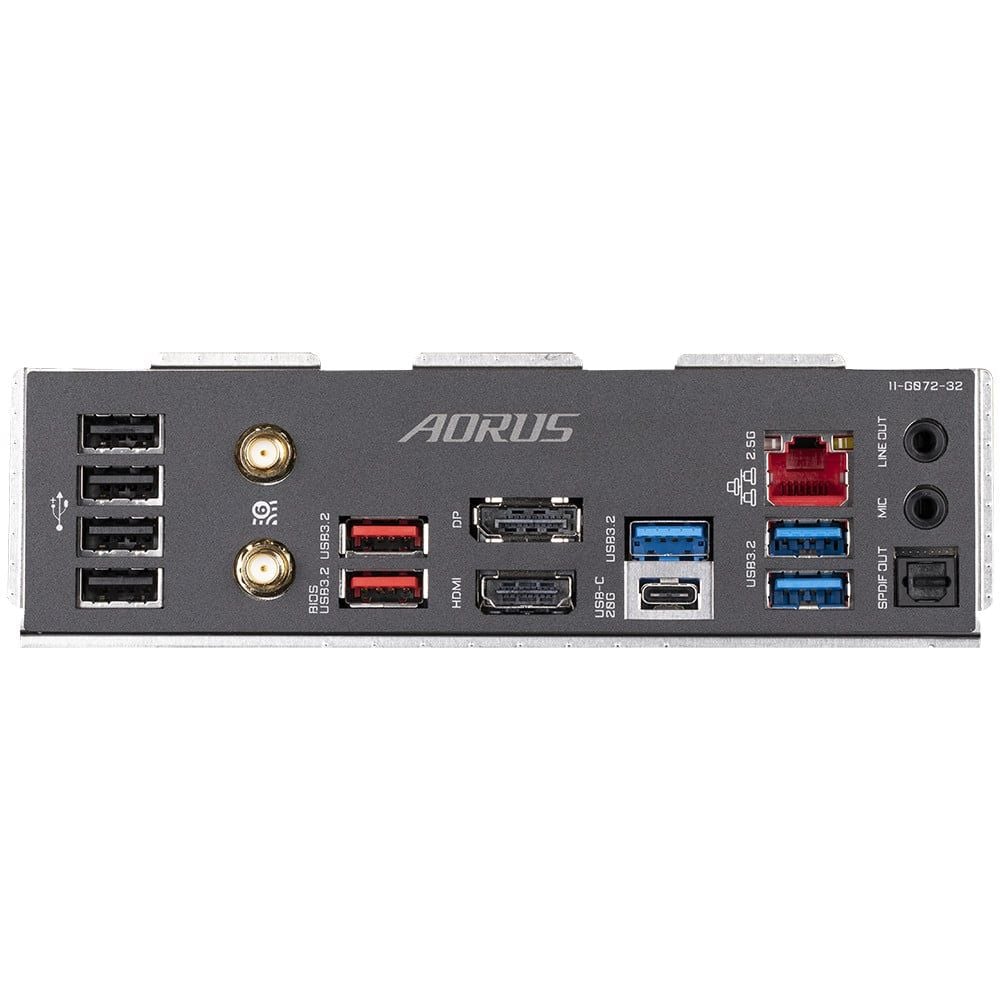

Kết nối mặt sau

• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
• 2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 3 x cổng USB 3.2 Gen 1
• 4 x cổng USB 2.0 / 1.1
• 2 x đầu nối ăng ten SMA (2T2R)
• 1 x cổng HDMI 2.0
• 1 x DisplayPort
• 1 x cổng RJ-45
• 1 x đầu nối quang S / PDIF Out
• 2 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

• Hỗ trợ Q-Flash
• Hỗ trợ Q-Flash Plus
• Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
