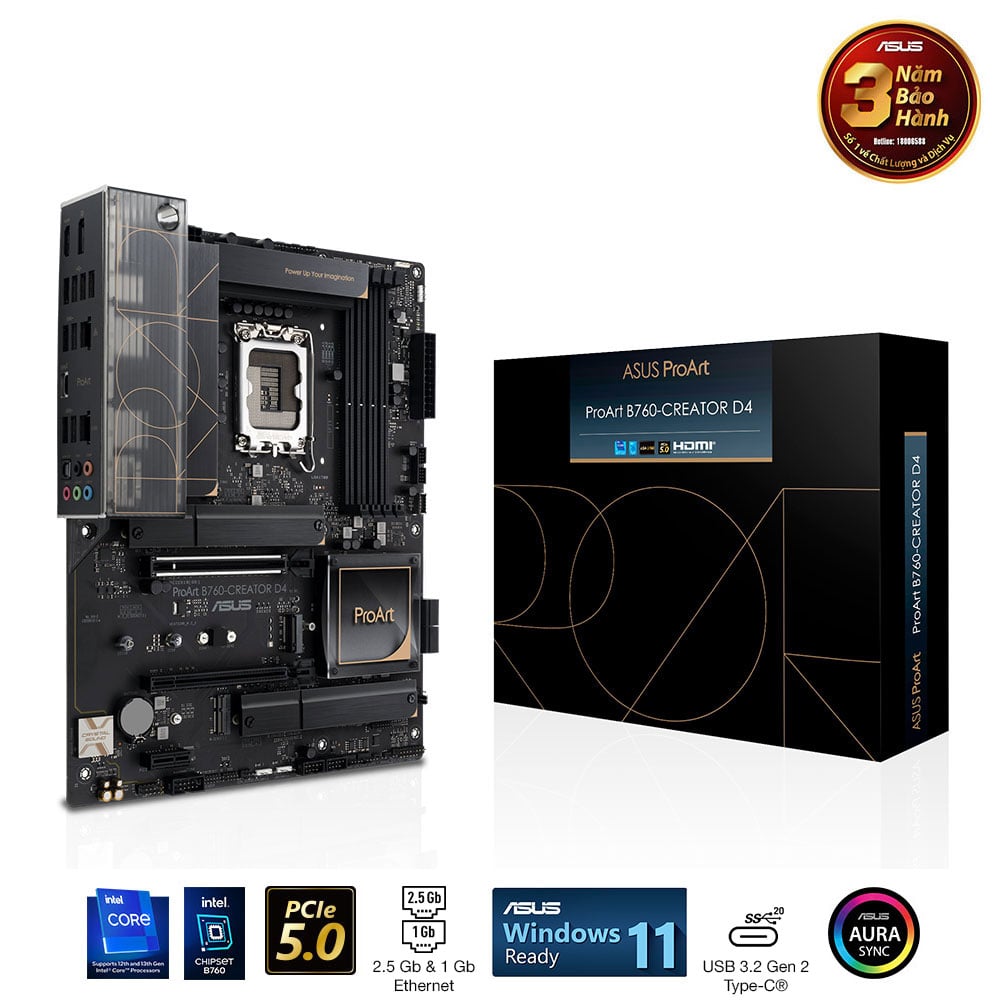

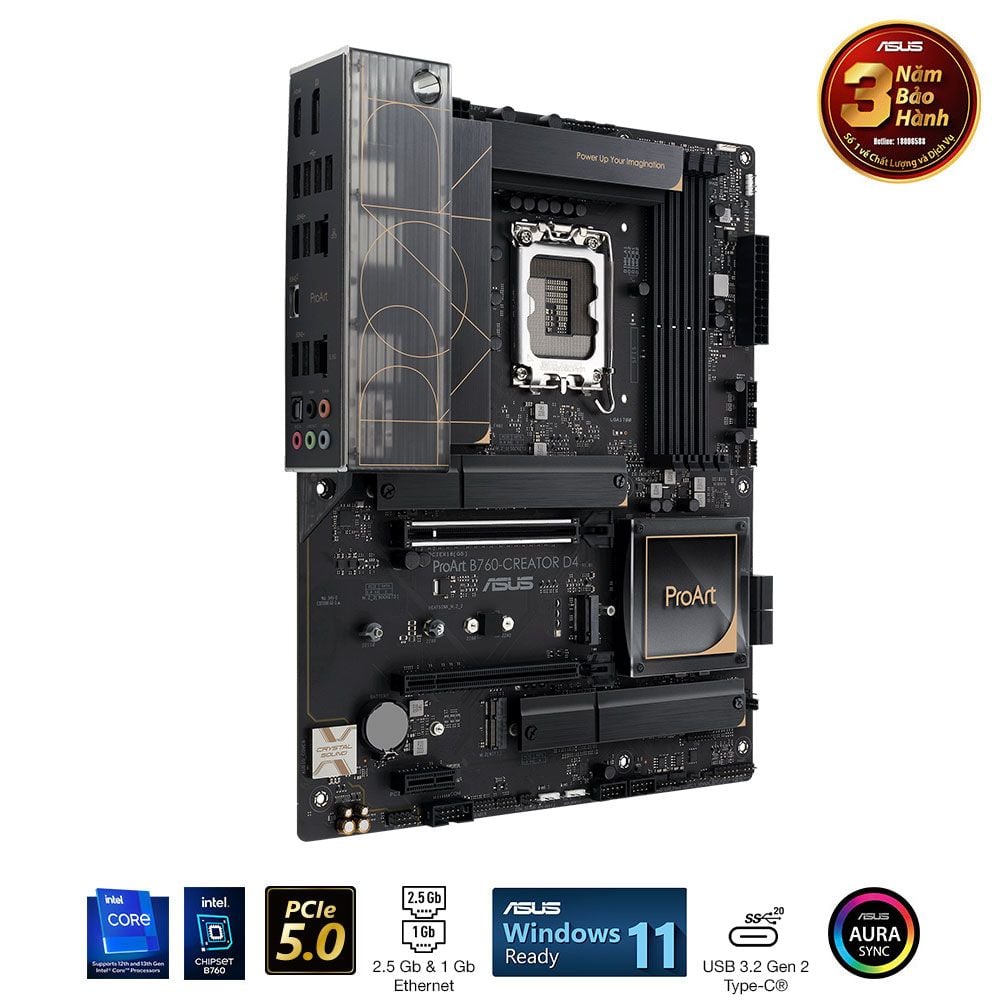

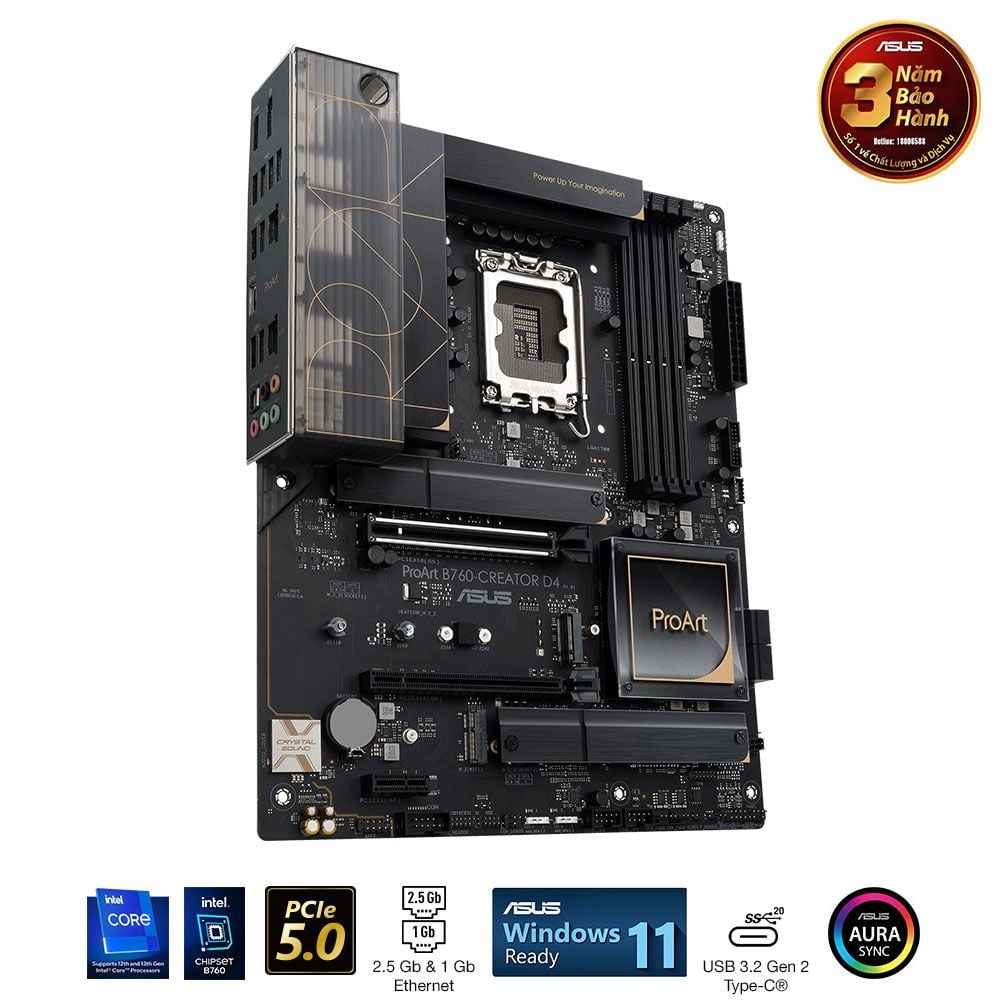

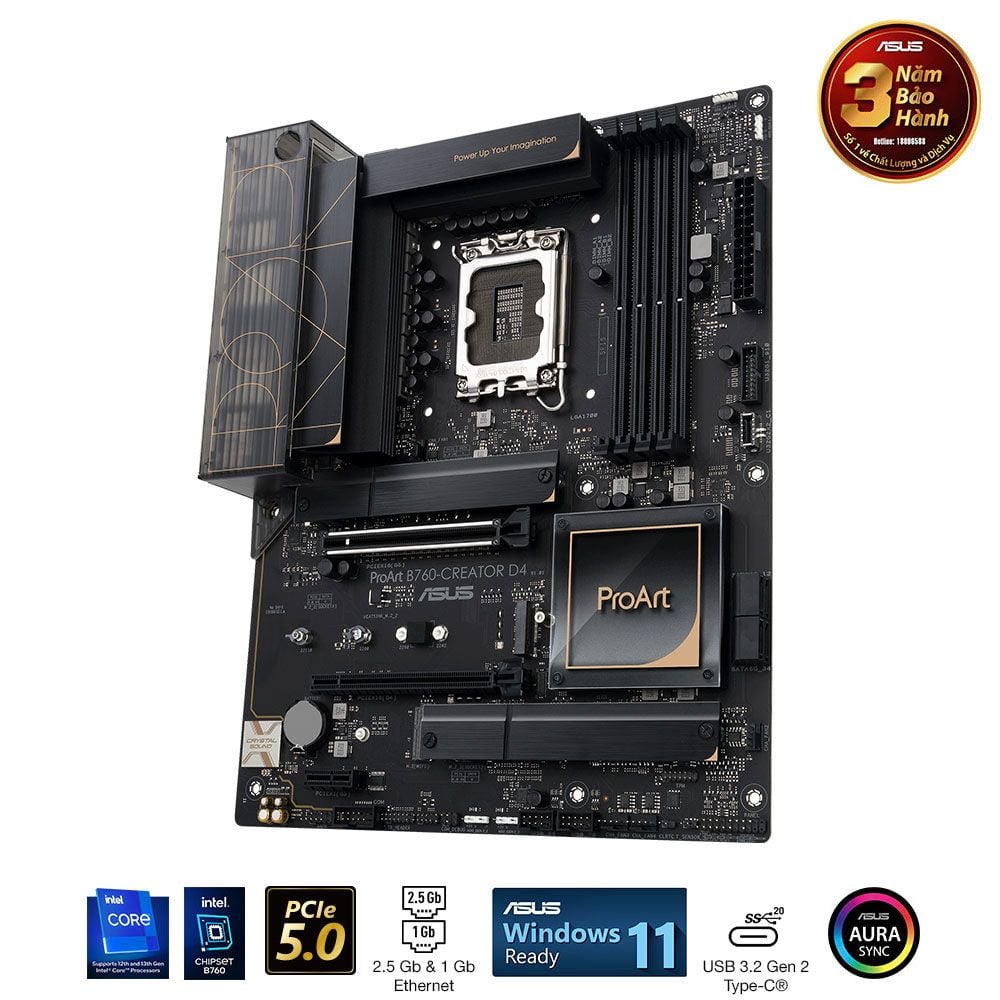

Bo mạch chủ ASUS ProArt B760-CREATOR DDR4

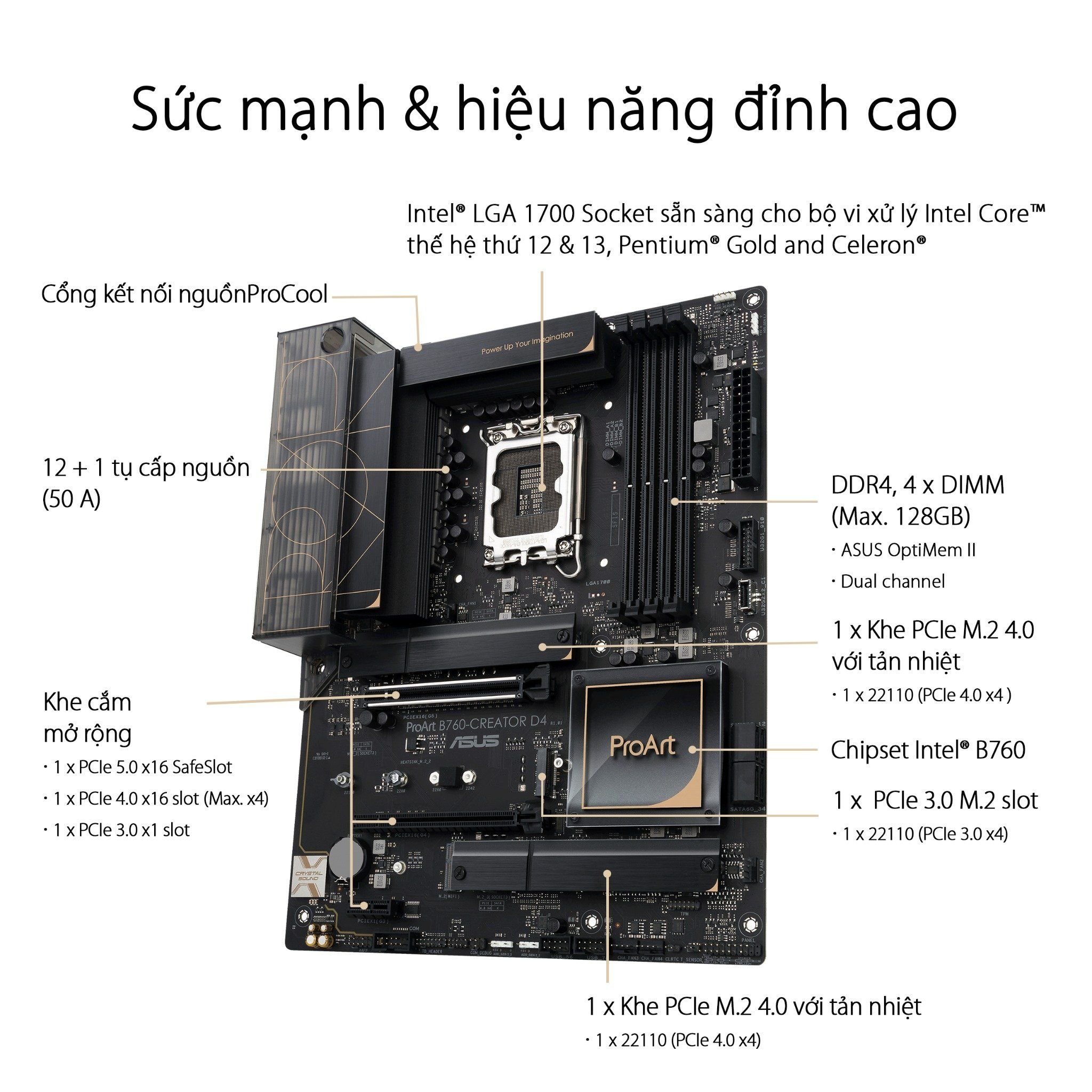

CPU

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12,13 *

• Hỗ trợ công nghệ Intel® Turbo Boost 2.0 và công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Bộ nhớ

• Bộ nhớ kênh: DDR4

• Tối đa bộ nhớ dung lượng: 128GB

• 4 x DIMM, Tối đa 128GB, DDR4 5333(OC) / 5066(OC) / 5000(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4000(OC) / 3733 (OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 Non-ECC, Un-buffered Memory*

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

• OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ.

Đồ họa

• 1 x DisplayPort **

• 1 x HDMI® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe mở rộng

Bộ xử lý Intel ® Thế hệ thứ 13 & 12

• 1 x Khe cắm PCIe 5.0/4.0/3.0 x16

Bộ chip Intel® B760*

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)***

• 2 x khe cắm PCIe 3.0 x1

** PCIe X1 chia sẻ băng thông với M.2_2. PCIe X1 sẽ bị tắt khi M.2_2 chạy ở chế độ PCIe x4 bằng cách bật thủ công.

Lưu trữ

Tổng cộng hỗ trợ 3 khe cắm M.2 và 4 cổng SATA 6Gb/s*

Bộ xử lý Intel® thế hệ thứ 13 & 12

• Khe cắm M.2_1 (Khóa M), loại 2242/2260/2280/22110 - hỗ trợ chế độ PCIe 4.0 x4.

Bộ chip Intel® B760**

• Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 3.0 x4)***

• Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

• 4 x cổng SATA 6Gb/s***

* Công nghệ lưu trữ nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

*** Khe cắm M.2_2 chia sẻ băng thông với PCIe X1 và WiFi Key E. M.2_2 sẽ chạy ở chế độ PCI 3.0 x2 hoặc một thiết bị được phát hiện ở khe cắm PCIe x1 hoặc WiFi Key E.

LAN

1 x Realtek 2.5Gb Ethernet

1 x Intel® 1Gb Ethernet

ASUS LANGuard

USB

USB phía sau (Tổng cộng 9 cổng)

• 1 x cổng USB 3.2 Gen 2 Type-C®

• 4 cổng USB 3.2 Gen 1 (4 x Type A)

• 4 cổng USB 2.0 (4 x Type A)

USB phía trước (Tổng cộng 7 cổng)

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm bảng điều khiển phía trước

• Hỗ trợ phát lại lên đến 24-Bit/192 kHz

Tính năng âm thanh

• Các lớp PCB âm thanh chuyên dụng

• Tụ âm thanh cao cấp

• Audio cover

• Mạch de-pop độc đáo

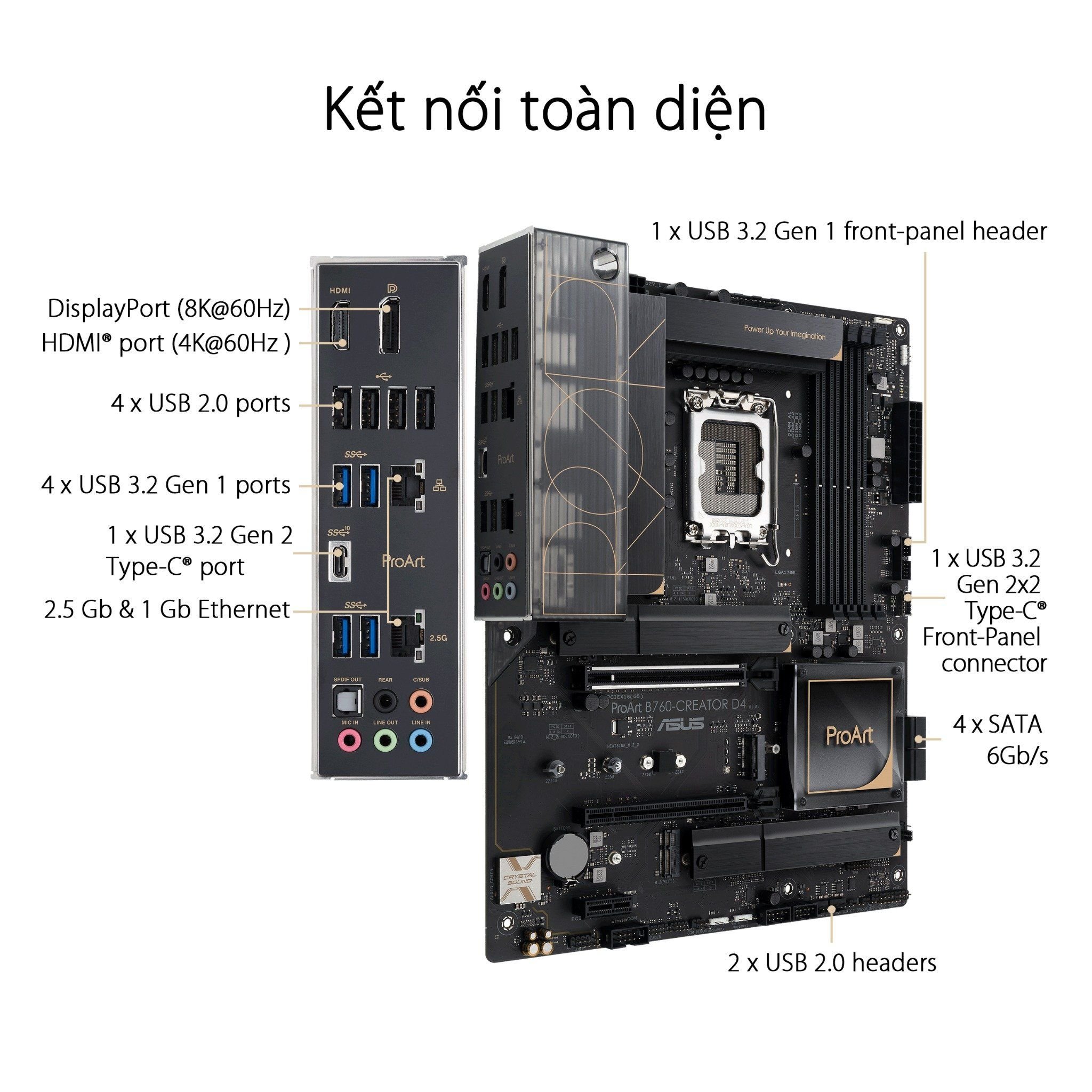

Cổng I/O mặt sau

• 1 x Cổng USB 3.2 Gen 2 (1 x USB Type-C®)
• 4 cổng USB 3.2 Gen 1 (4 x Loại A)
• 4 cổng USB 2.0 (4 x Loại A)
• 1 x DisplayPort
• 1 cổng HDMI®
• 1 x Cổng Ethernet Realtek  2.5Gb
• 1 cổng Ethernet Intel® 1Gb
• 5 x Giắc cắm âm thanh
• 1 x Cổng ra S/PDIF quang

Đầu nối I/O nội bộ

Đầu nối I/O liên quan đến quạt và hệ thống làm mát

• 1 x đầu cắm quạt CPU 4 chân

• 1 x đầu cắm quạt OPT CPU 4 chân

• 1 x đầu cắm bơm AIO 4 chân

• 4 x đầu cắm quạt khung gầm 4 chân

Liên quan đến nguồn

• 1 x đầu nối nguồn chính 24 chân

• 1 x đầu nối nguồn 8 chân + 12V

• 1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)

• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x đầu cắm Addressable Gen 2

• 1 x đầu cắm AURA RGB

• 1 x đầu cắm Clear CMOS

• 1 x đầu cắm cổng COM

• 1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

• 1 khe cắm M.2 (Phím E)

• 1 x đầu cắm SPI TPM (14-1pin)

• 1 x đầu cắm 20-5 pin Bảng điều khiển hệ thống

• 1 x đầu cảm biến nhiệt

• 1 x đầu cắm Thunderbolt ™

Tính năng đặc biệt

ASUS 5X PROTECTION III

• DIGI+ VRM (- Digital power design with DrMOS)

• Enhanced DRAM Overcurrent Protection

• ESD Guards

• LANGuard

• Overvoltage Protection

• SafeSlot

• Stainless-Steel Back I/O

ASUS Q-Design

• M.2 Q-Latch

• Q-Connect

• Q-DIMM

• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

• Q-Slot

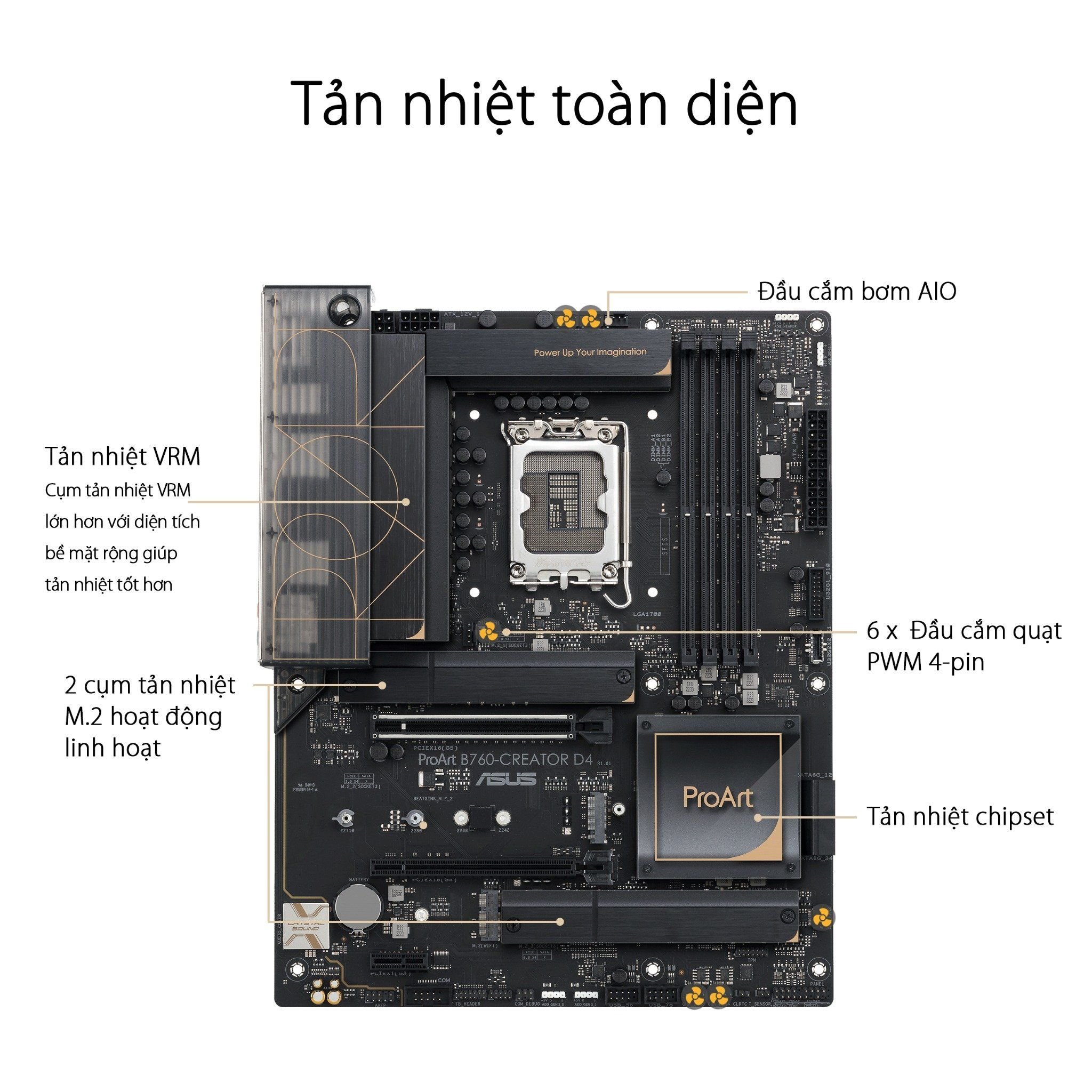

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2 linh hoạt

• Tản nhiệt VRM

ASUS EZ DIY

• ProCool

• Tấm chắn I/O được gắn sẵn

Đồng bộ hóa AURA

• Đầu cắm AURA RGB

• Đầu cắm  Addressable Gen 2

ASUS Exclusive Software
Armoury Crate

• AIDA64 Extreme (60 days free trial)
• AURA Creator
• AURA Sync
• Fan Xpert 4
• Two-Way AI Noise Cancelation
• Power Saving

AI Suite 3

• Performance And Power Saving Utility
• DIGI+ VRM
• Turbo app

ASUS CPU-Z

IT Management software supported

• ASUS Control Center Express(ACCE)

ProArt Creator Hub

CreationFirst

Norton 360 Deluxe (60 Days Free Trial)

WinRAR

UEFI BIOS

ASUS EZ DIY

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode

BIOS

128 Mb

Khả năng quản lý

WOL bởi PME, PXE

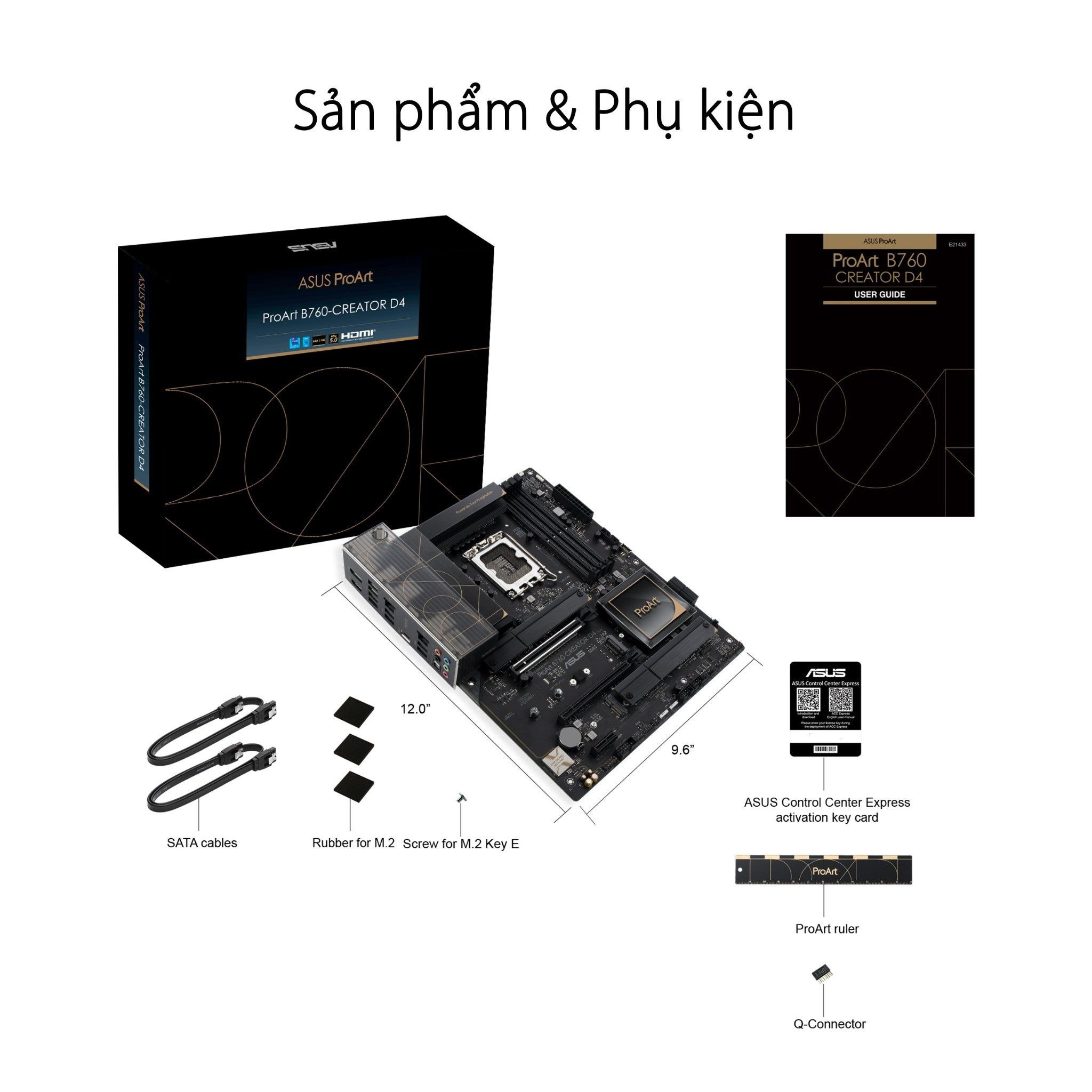

Phụ kiện

Cáp

• 2 x cáp SATA 6Gb / s

Bộ làm mát bổ sung

• 1 x Tấm tản nhiệt cho M.2

Điều khoản khác

• 2 gói cao su M.2

• 1 x Gói vít cho M.2 Key E

• 1 x thước ProArt

• 1 x Q-connector

Tài liệu

• 1 x Thẻ khóa kích hoạt ACC Express

• 1 x hướng dẫn sử dụng
