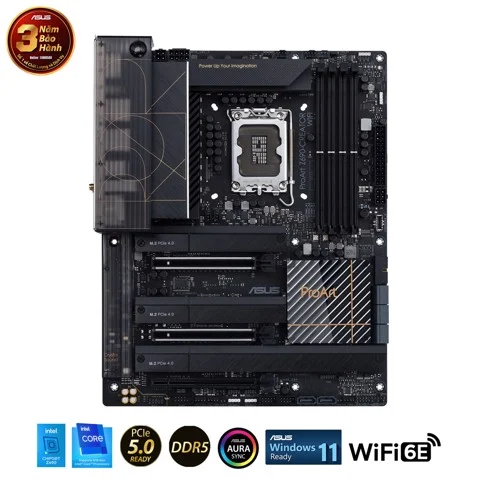

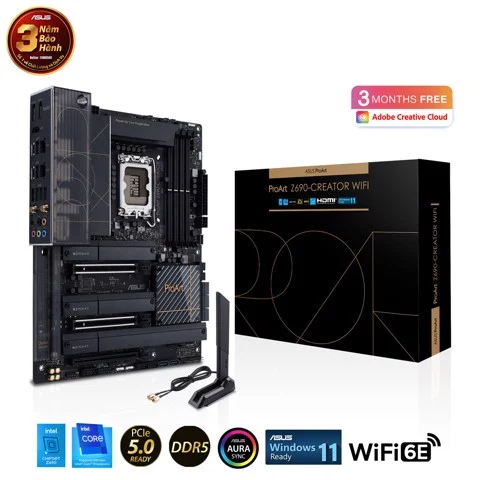

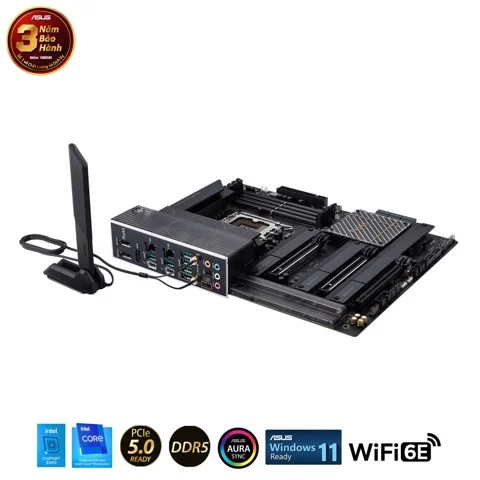

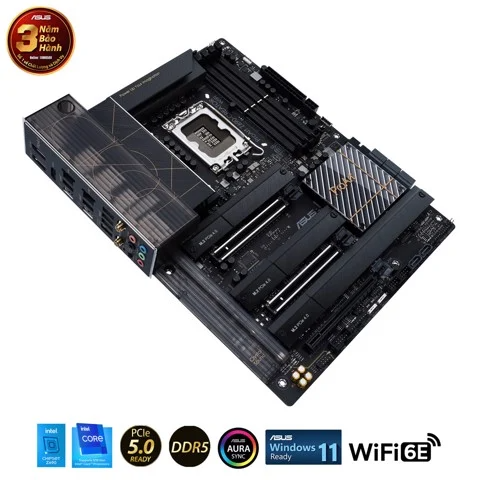

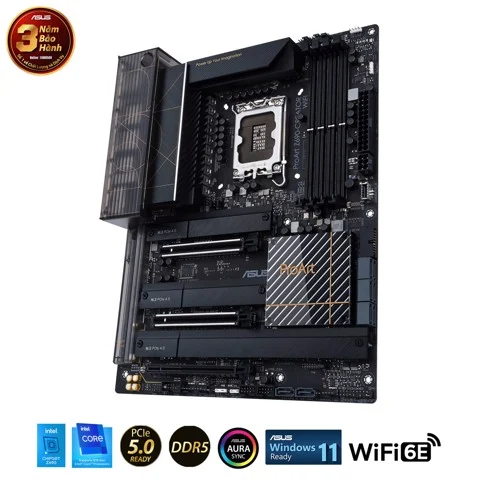

Bo mạch chủ ASUS ProArt Z690-CREATOR WIFI DDR5

• 2 x PCIe 4.0 x16 (x16, x8/x8) + 1 x PCIe 4.0 x16 (tối đa x4)

Bộ xử lý Intel® thế hệ thứ 12 *

• 2 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16 (hỗ trợ (các) chế độ x16 hoặc x8 / x8)

Bộ chip Intel® Z690 **

• 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)

* Hỗ trợ phân chia băng thông PCIe cho RAID trên chức năng CPU, vui lòng tham khảo cài đặt phân chia PCIe & M.2 trong bảng khe cắm PCIe x16 (từ CPU) trên trang web hỗ trợ.

** Hỗ trợ Bộ nhớ Intel® Optane Dòng H trên khe cắm PCIE gắn PCH

• Intel® Wi-Fi 6E
• Wi-Fi 6E
• 2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5 / 6GHz *
• Đã sẵn sàng cho phần cứng Bluetooth v5.2 **

* Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.

** Chức năng Bluetooth v5.2 sẽ sẵn sàng trong Windows 11 trở lên.

• 2 x Thunderbolt ™ 4 cổng (2 x USB
• Type-C®) với hỗ trợ sạc lên đến 5V / 3A, 15W
• 6 x Cổng USB 3.2 Gen 2 (6 x Loại A)

• 1 x đầu nối USB 3.2 Gen 2x2
• (hỗ trợ (các) USB Type-C® với 60W PD / QC4 +)
• 1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh vòm Realtek S1220A 7.1 CODEC Âm thanh độ nét cao *

• Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
• Bộ khuếch đại âm thanh bên trong để tăng cường âm thanh chất lượng cao nhất cho tai nghe và loa
• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR (Đầu vào)
• Hỗ trợ phát lại lên đến 32-Bit / 192 kHz * "

Tính năng âm thanh

• Bộ điều chỉnh trước nguồn giúp giảm nhiễu nguồn điện đầu vào để đảm bảo hiệu suất nhất quán
• Tụ âm thanh cao cấp của Nhật Bản
• Các lớp PCB âm thanh chuyên dụng
• Bìa âm thanh
• Mạch de-pop độc đáo

* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.

** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

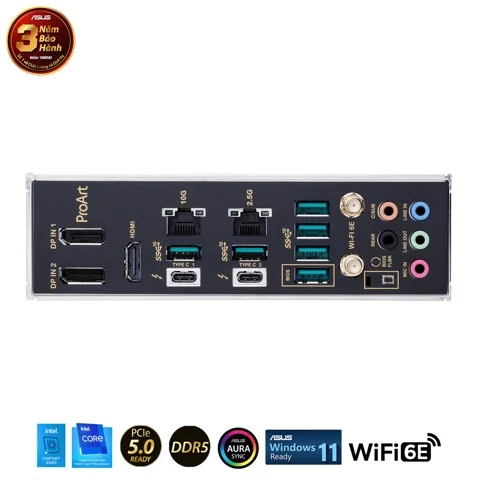

• 2 x Thunderbolt ™ 4 cổng USB Type-C®
• 6 x Cổng USB 3.2 Gen 2 (6 x Loại A)
• 2 x DisplayPort (Chỉ đầu vào)
• 1 x cổng HDMI®
• 1 x Mô-đun Wi-Fi ASUS
• 1 x cổng Marvell® AQtion 10Gb Ethernet
• 1 x Cổng Ethernet Intel® 2.5Gb
• 5 x giắc cắm âm thanh
• 1 x nút BIOS FlashBack ™

2 x 4 cổng Thunderbolt™ 4 (2 x USB Type-C®) với hỗ trợ sạc lên đến 5V / 3A, 15W
Liên quan đến Quạt và Làm mát

• 1 x đầu cắm Quạt CPU 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• 1 x 4 đầu cắm AIO Pump
• (Các) tiêu đề Quạt khung gầm 5 x 4 chân

Liên quan đến năng lượng

• 1 x đầu nối Nguồn chính 24 chân
• Đầu nối nguồn 1 x 8 chân + 12V
• 1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

• 4 x khe cắm M.2 (Phím M)
• 8 x cổng SATA 6Gb / s

USB

• 1 x USB 3.2 Gen 2x2 ((các) hỗ trợ USB Type-C®)
• 1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x (Các) tiêu đề Gen 2 có thể định địa chỉ
• 1 x đầu cắm AURA RGB
• 1 x Xóa tiêu đề CMOS
• 1 x tiêu đề Cổng COM
• 1 x dây nhảy quá áp CPU
• 1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
• 1 x khe cắm M.2 (Phím E)
• 1 x đầu cắm loa
• 1 x tiêu đề SPI TPM (14-1pin)
• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
• 1 x đầu cắm pin RTC
• 1 x đầu cắm Cảm biến nhiệt

ASUS 5X PROTECTION III

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
• Bảo vệ quá dòng DRAM nâng cao
• Bảo vệ ESD
• NGÔN NGỮ
• Bảo vệ quá áp
• SafeSlot
• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch
• Q-Connector
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Nút BIOS FlashBack ™
• Đèn LED BIOS FlashBack ™
• Tiêu đề hộp
• ProCool II
• Tấm chắn I / O gắn sẵn

Đồng bộ hóa AURA

• (Các) tiêu đề AURA RGB
• (Các) tiêu đề Gen 2 có thể định địa chỉ

Phần mềm độc quyền của ASUS

Thùng vũ trang

• AURA Creator
• Đồng bộ hóa AURA
• Quạt Xpert 4
• Chống ồn AI hai chiều

AI Suite 3

• Tối ưu hóa 5 chiều với ép xung AI

TPU

EPU

DIGI + VRM

Quạt Xpert 4

Ứng dụng Turbo

ASUS CPU-Z

Phần mềm quản lý CNTT được hỗ trợ

• ASUS Control Center Express (ACCE)

Trung tâm sáng tạo ProArt

CreationFirst

MyAsus

Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)

WinRAR

UEFI BIOS

Hướng dẫn ép xung AI

ASUS EZ DIY

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode

FlexKey

• ATX
• 30,5cm * 24,5cm
