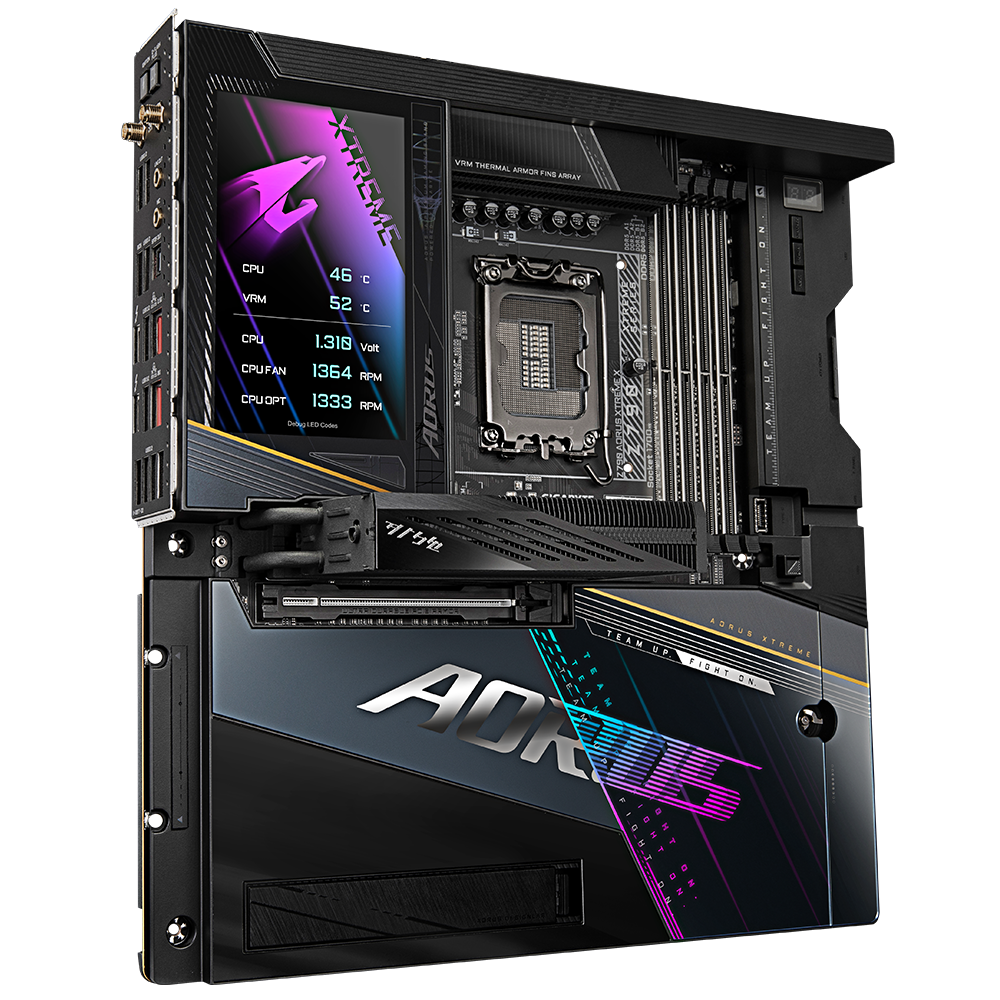

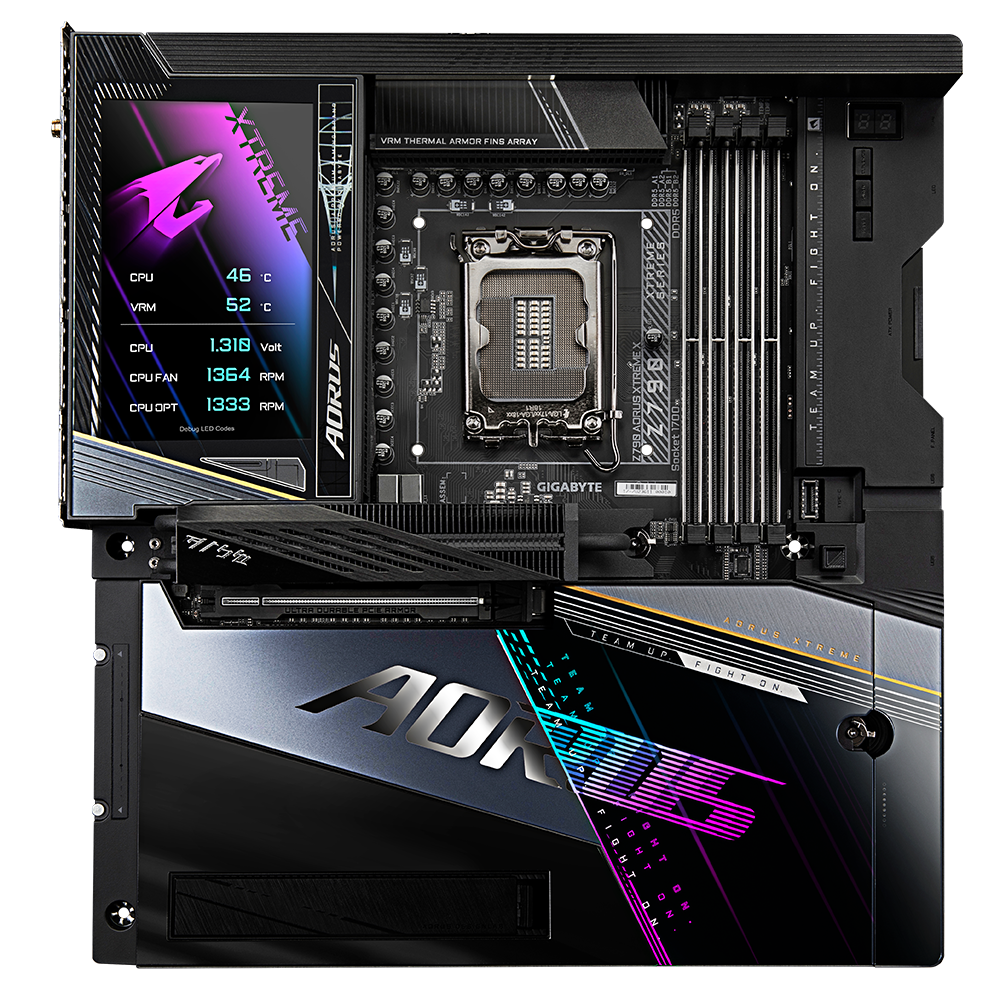

Bo mạch chủ GIGABYTE Z790 AORUS XTREME X D5

CPU

• Socket LGA1700: Hỗ trợ cho bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 13 và 12 *

• Bộ nhớ đệm L3 thay đổi theo CPU

Chipset

• Intel® Z790 Express Chipset

Bộ nhớ

• Hỗ trợ DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
• 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 192 GB (48 GB dung lượng DIMM đơn) của bộ nhớ hệ thống
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel® Thunderbolt™ 4 Controller::

• 2 x  Intel^® Thunderbolt™,4 (cổng USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™ và độ phân giải tối đa 5120x2880@60 Hz với 24 bpp (thông qua đầu ra màn hình đơn)

* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express được cài đặt. (Tham khảo Chương 2-6, "Các đầu nối bảng mặt sau" để biết thêm thông tin.) * Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

LAN

Chip mạng LAN Marvell® AQtion AQC107 10GbE
(10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN1)

Intel^® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps) (LAN2)

Mô-đun giao tiếp không dây

• 802.11a, b, g, n, ac, ax, be, hỗ trợ các dải tần sóng mang 2,4/5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ chuẩn không dây 11be 320 MHz * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị)

Khe mở rộng

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)

1. 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x4 (PCIEX4)

Giao diện lưu trữ

CPU:

1. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 5.0 x4 / x2) (M2C_CPU)
2. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Bộ chip:

1. 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
2. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2280/2260 PCIe 4.0 x4 / x2) (M2P_SB)
3. 4 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

• 2 x cổng USB Type-C® ở mặt sau, có hỗ trợ USB 3.2 Gen 2

• 2 x cổng USB Type-C® có hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong
• 2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

• 8 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

• 4 cổng USB 3.2 Gen 1 có sẵn thông qua các đầu cắm USB bên trong.

• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

1. 1 x đầu nối nguồn chính ATX 24 chân
2. 2 x đầu nối nguồn ATX 12V 8 chân
3. 1 x đầu cắm quạt CPU
4. 1 x Đầu cắm quạt làm mát nước/quạt CPU
5. 1 x đầu cắm quạt hệ thống
6. 1 x đầu cắm cáp mở rộng quạt hệ thống (có thể mở rộng ba đầu cắm quạt hệ thống thông qua một cáp)
7. 1 x đầu nối cáp mở rộng quạt hệ thống/bơm làm mát nước (có thể mở rộng ba đầu nối cáp hệ thống/bơm làm mát nước thông qua một cáp)
8. 1 x tiêu đề phát hiện tiếng ồn
9. 1 x đầu cắm cáp mở rộng tích hợp cho dải đèn LED RGB Gen2 có thể định địa chỉ và dải đèn LED RGB (có thể mở rộng ba đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ và ba đầu cắm dải đèn LED RGB thông qua một cáp)
10. 4 x đầu nối SATA 6Gb/s
11. 5 x đầu nối M.2 Ổ cắm 3
12. 1 x tiêu đề bảng mặt trước
13. 2 x đầu cắm USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2
14. 2 x đầu cắm USB 3.2 thế hệ 1
15. 1 x đầu cắm cáp mở rộng tích hợp cho quạt hệ thống/bơm làm mát nước và đầu cắm USB 2.0/1.1 (có thể mở rộng một đầu cắm quạt hệ thống/bơm làm mát nước và hai đầu cắm USB 2.0/1.1 thông qua một cáp)
16. 2 x đầu cắm cảm biến nhiệt độ
17. 1x nút nguồn
18. 1 x nút đặt lại
19. 1 x Nút xóa CMOS

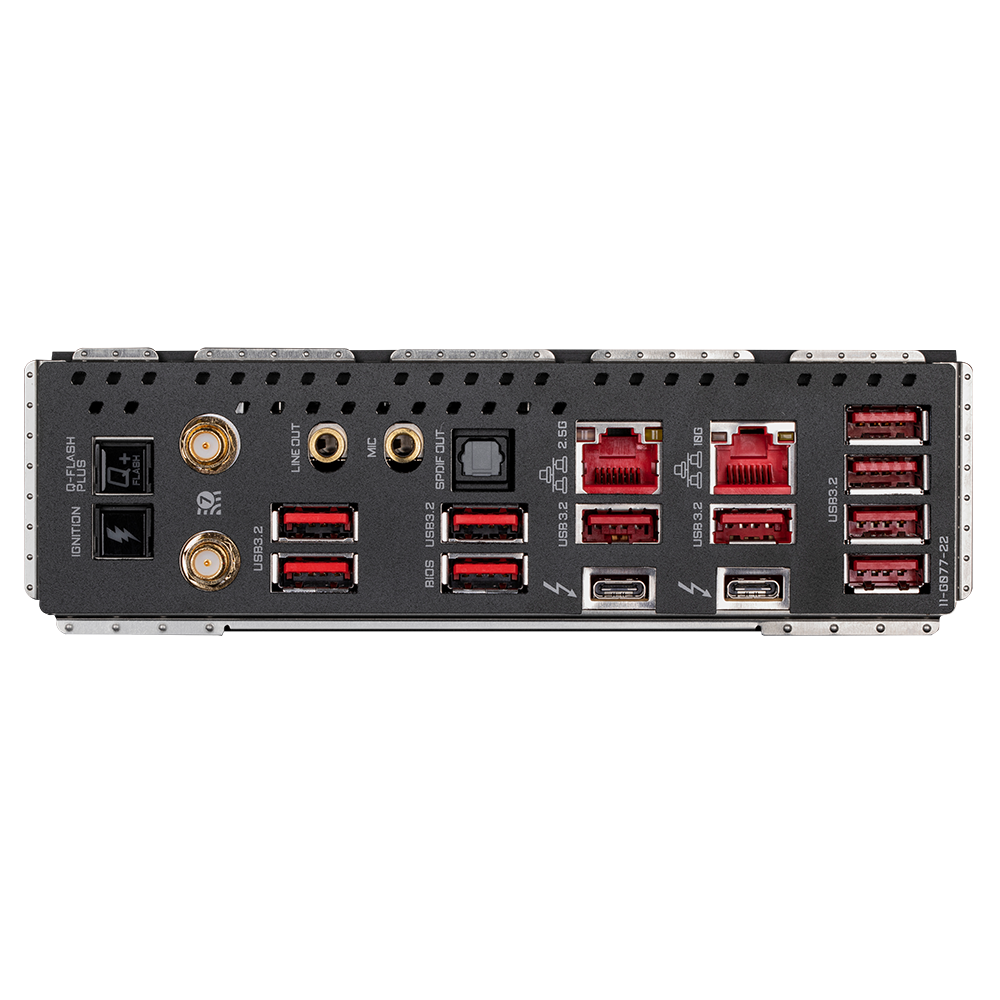

Kết nối mặt sau

1. 1 x nút Q-Flash Plus
2. 1 x Nút đánh lửa OC
3. 2 x đầu nối ăng-ten SMA (2T2R)
4. 2 x đầu nối Thunderbolt™ 4 (cổng USB Type-C®, hỗ trợ USB 3.2 Thế hệ 2)
5. 10 x Cổng USB 3.2 Thế hệ 2 Loại A (màu đỏ)
6. 2 cổng RJ-45
7. 1 x đầu nối quang S/PDIF Out
8. 2 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

1. 1 x 256 Mbit flash
2. Sử dụng AMI UEFI BIOS được cấp phép
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

1. Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)
2. * Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo mẫu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
3. Hỗ trợ Q-Flash
4. Hỗ trợ Q-Flash Plus
5. Hỗ trợ sao lưu thông minh

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit
