Thông số kỹ thuật
CPU | Chân cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core™ i9 thế hệ thứ 12 / Bộ xử lý Intel® Core™ i7 / Bộ xử lý Intel® Core™ i5
Bộ nhớ cache L3 thay đổi theo CPU |
Chipset | Intel® Z690 Express Chipset |
Lưu trữ | - Hỗ trợ DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Mô-đun bộ nhớ 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
- 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn lẻ) kiến trúc bộ nhớ kênh
- Kiến trúc bộ nhớ kênh đôi
- Hỗ trợ cho mô-đun bộ nhớ ECC DIMM 1Rx8 / 2Rx8 không đệm (hoạt động ở chế độ không ECC)
- Hỗ trợ cho mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không đệm ECC
- Hỗ trợ cho mô-đun bộ nhớ Extreme Memory Profile (XMP)
|
Đồ họa tích hợp | Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:- 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
Hỗ trợ cổng tương thích HDMI 2.1 TMDS gốc. - 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.) |
Audio | - Realtek® ALC1220-VB CODEC
Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD. - Âm thanh độ nét cao
- Đầu ra analog 2 kênh
- Hỗ trợ S / PDIF Out
- Tín hiệu kỹ thuật số 7.1 kênh
Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.
|
LAN | Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) |
Mô-đun giao tiếp không dây | Intel® Wi-Fi 6 AX201:- WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
- BLUETOOTH 5.2
- Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.
|
Khe mở rộng | - 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.) - 2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
|
Công nghệ đa đồ họa | Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều |
Giao diện lưu trữ | CPU:- 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip: - 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
- 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2Q_SB / M2P_SB)
- 6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 * Tham khảo "2-7 Kết nối Nội bộ", để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ Intel® Optane ™* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset. |
USB | Bộ chip: - 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
- 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
- 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
- 5 cổng USB 3.2 Gen 1 (3 cổng ở mặt sau,2 cổng có sẵn thông qua đầu cắm USB bên trong)
Chipset + 2 USB 2.0 Hub - 8 cổng x USB 2.0 / 1.1 (4 cổng ở mặt sau bảng điều khiển, 4 cổng có sẵn thông qua các đầu USB bên trong)
|
Đầu nối I / O nội bộ | - 1 x đầu nối nguồn chính ATX 24 chân
- 1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu nối nguồn ATX 12V 4 chân
- 1 x đầu cắm quạt CPU1 x đầu cắm quạt tản nhiệt nước
- 3 x đầu cắm quạt hệ thống1 x đầu cắm quạt hệ thống / bơm nước làm mát
- 2 x đèn LED định địa chỉ tiêu đề dải 2 x đầu cắm dải LED RGB
- 4 x đầu nối M.2 Socket 3
- 6 x đầu nối SATA 6Gb / s 1 x tiêu đề bảng điều khiển phía trước
- 1 x tiêu đề âm thanh bảng điều khiển phía trước
- 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
- 1 x đầu cắm USB 3.2 Thế hệ 1
- 2 x Tiêu đề USB 2.0 / 1.1
- 2 x đầu nối thẻ bổ trợ Thunderbolt ™
- 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1 x nút đặt lại 1 x nút Q-Flash Plus
- 1 x đặt lại jumper
- 1 x Clear CMOS jumper
＊ Tất cả các đầu cắm quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W. |

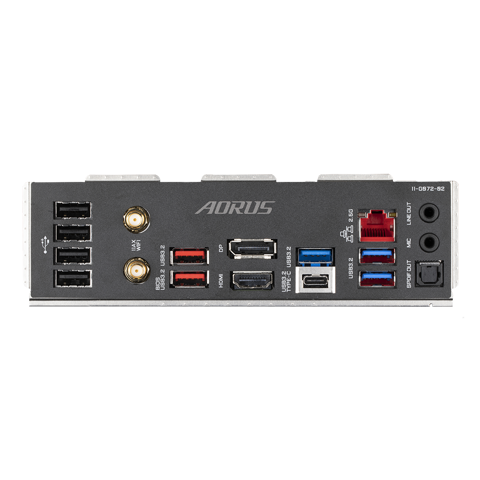

Kết nối mặt sau | - 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
- 2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
- 3 x cổng USB 3.2 Gen 1
- 4 x cổng USB 2.0 / 1.1
- 2 x đầu nối ăng ten SMA (2T2R)
- 1 x cổng HDMI
- 1 x DisplayPort
- 1 x cổng RJ-45
- 1 x đầu nối quang S / PDIF Out
- 2 x giắc cắm âm thanh
|
Bộ điều khiển I / O | iTE® I / O Controller Chip |
| Giám sát hệ thống | - Phát hiện điện áp
- Dò tìm nhiệt độ Phát hiện tốc độan
- Phát hiện tốc độ dòng nước làm mát
- Cảnh báo không thành công
- Điều khiển tốc độ an toàn
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt. |
BIOS | 1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Các tính năng độc đáo | Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. - @BIOS
- EasyTune
- Khởi động nhanh
- Game Boost
- BẬT / TẮT phí
- RGB Fusion
- Sao lưu thông minh
- Trình xem thông tin hệ thống
- Hỗ trợ cho Q-Flash Plus
- Hỗ trợ Q-Flash
- Hỗ trợ cài đặt Xpress
|
Phần mềm đi kèm | Norton® Internet Security (phiên bản OEM)
cFosSpeed |
Hệ điều hành | Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit |
Kích thước | Hệ số dạng ATX; 30,5cm x 24,4cm |

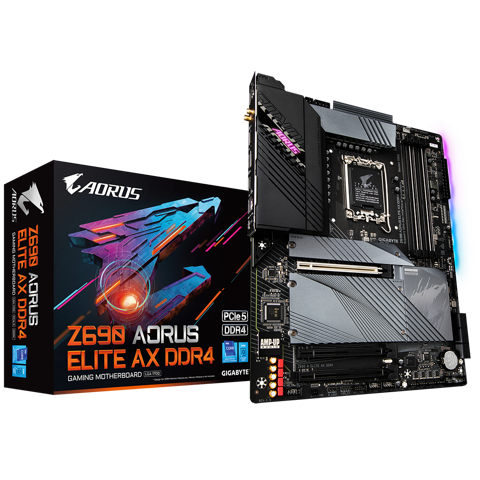

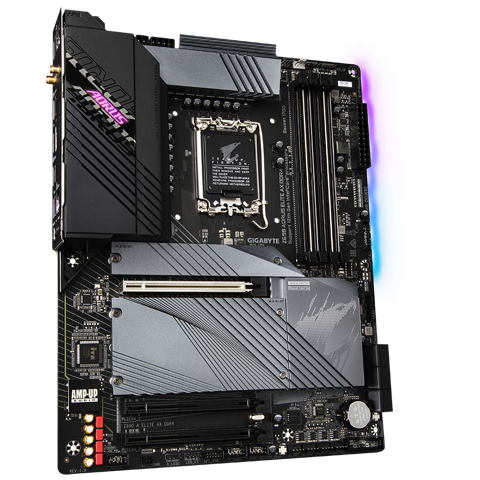

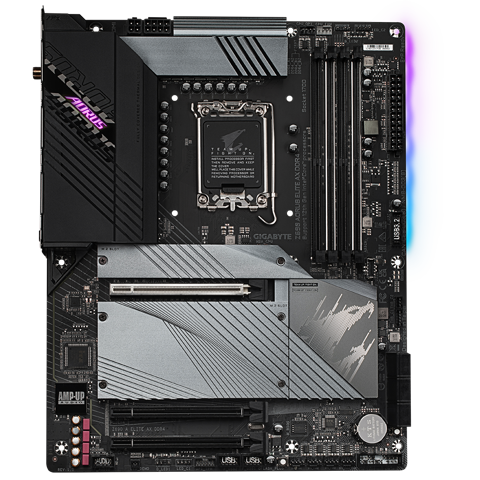

Đánh giá chi tiết sản phẩm GIGABYTE Z690 AORUS ELITE AX DDR4 (rev. 1.0)
Là một bo mạch chủ tầm trung cùng với thiết kế vương giả tăng tính quyền lực dàn PC của bạn. Vị vua mới của nền tảng chơi game tiếp tục được ra mắt bởi AORUS huyền thoại với việc cung cấp năng lượng mạnh mẽ nhất và thiết kế nhiệt chiếm ưu thế, được tôn vinh với công nghệ ép xung bộ nhớ hoàn chỉnh để giúp cho PC của bạn ổn định với hiệu suất tốt nhất của Alder Lake.
Dẫn đầu xu hướng
Với tốc độ phát triển của công nghệ, GIGABYTE vẫn luôn cập nhật những xu hướng mới nhất và cung cấp cho khách hàng những tính năng tiên tiến và công nghệ mới nhất. Bo mạch chủ GIGABYTE Z690 Series đi kèm với giải pháp năng lượng nâng cấp, tiêu chuẩn lưu trữ mới nhất và khả năng kết nối vượt trội để tối ưu hóa hiệu suất cho chơi game.
Thiết kế nhiệt sáng tạo
Motherboards của GIGABYTE Z690M AORUS ELITE AX DDR4 (rev. 1.0) được thiết kế một cách vô cùng độc đáo, đó là thiết kế không điều tiết hiệu suất, đảm bảo mọi thứ phù hợp và ổn định với CPU, chipset, ổ cứng SSD và luôn luôn ở trạng thái nhiệt độ thấp, ít nóng hơn và ít tiếng ồn của quạt hơn, hạn chế sự nóng lên và tránh những vấn đề gặp phải, bảo vệ dàn PC của bạn một cách tối ưu nhất, luôn ổn định nhất đối với các ứng dụng game hay học tập hoặc làm việc.
Độ bền tuyệt đối
GIGABYTE Z690 AORUS ELITE AX DDR4 (rev. 1.0) nổi bật với độ bền của sản phẩm và quy trình sản xuất khắt khe đem đến một sản phẩm với chất lượng cao. Bo mạch chủ GIGABYTE sử dụng các thành phần tốt nhất và gia cố từng khe để làm cho từng khe chắc chắn và bền bỉ.
Sự kết nối đa dạng
Được trang bị rất nhiều cổng kết nối bao gồm: cổng USB, khe mở rộng, đầu nối I/O nội bộ, kết nối mặt sau,..đem đến cho bạn sự tiện lợi và cần thiết để có thể giải quyết nhiều hoạt động cho dàn PC của bạn. Bên cạnh đó được trang bị khả năng hỗ trợ RAM DDR4 đa năng, cung cấp đầy đủ tính ổn định cho các nhu cầu giải trí như chơi game hoặc làm việc.
Cá nhân hóa đặc biệt
Bo mạch chủ GIGABYTE cung cấp một số phần mềm hữu ích và trực quan để giúp người dùng kiểm soát mọi khía cạnh của bo mạch chủ và cung cấp hiệu ứng ánh sáng có thể tùy chỉnh với tính thẩm mỹ nổi bật để phù hợp với cá tính độc đáo của bạn.
