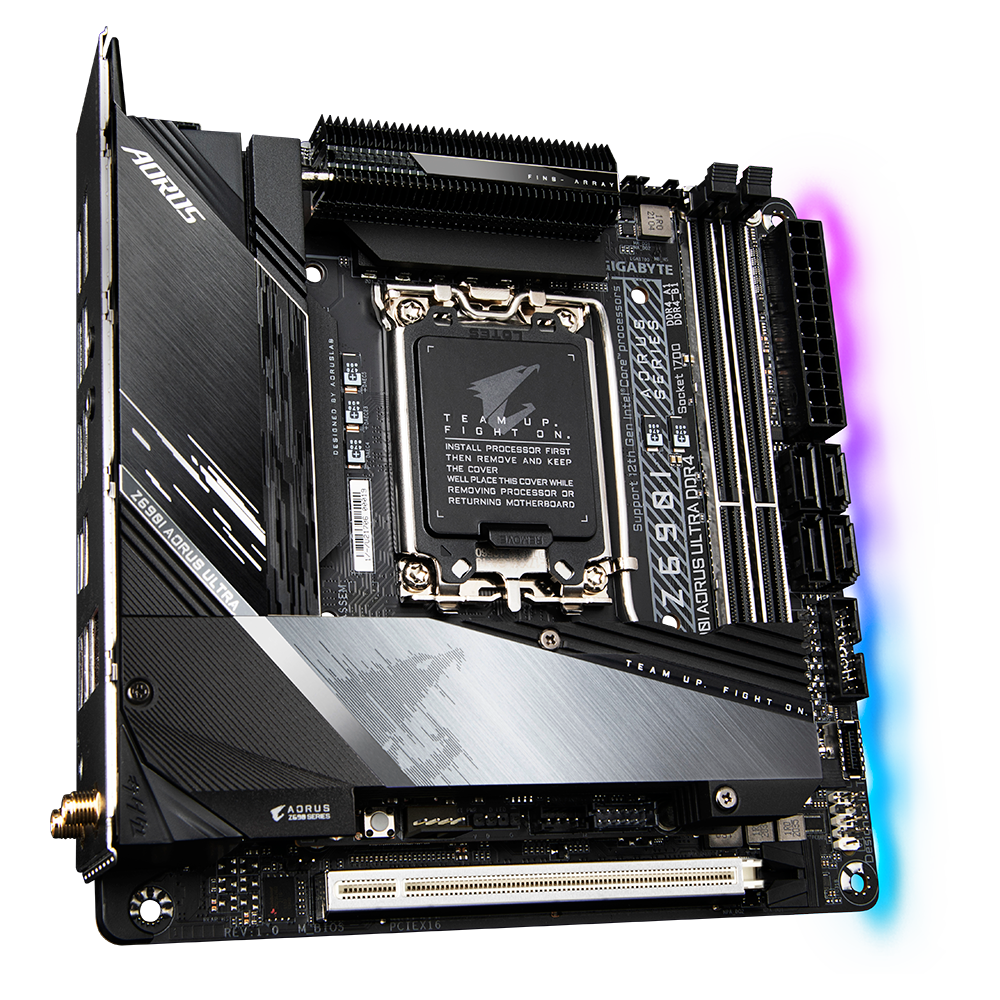

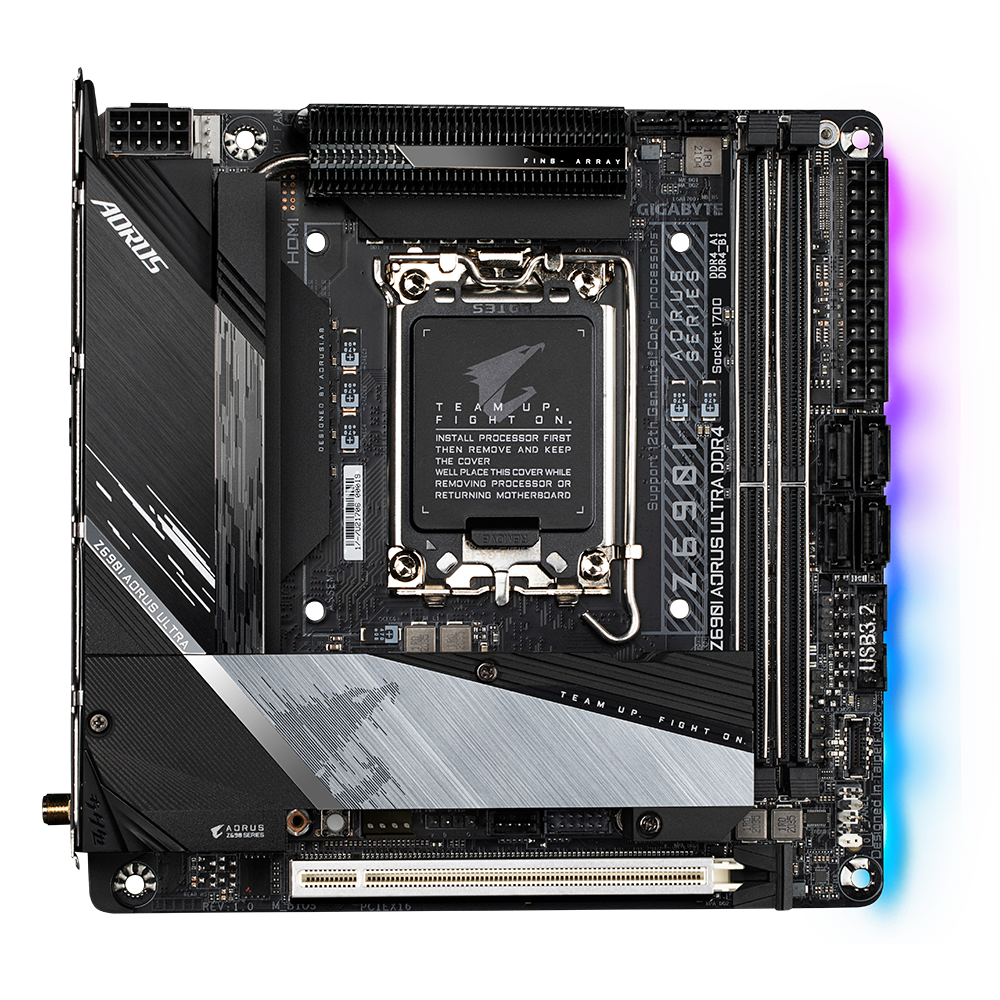

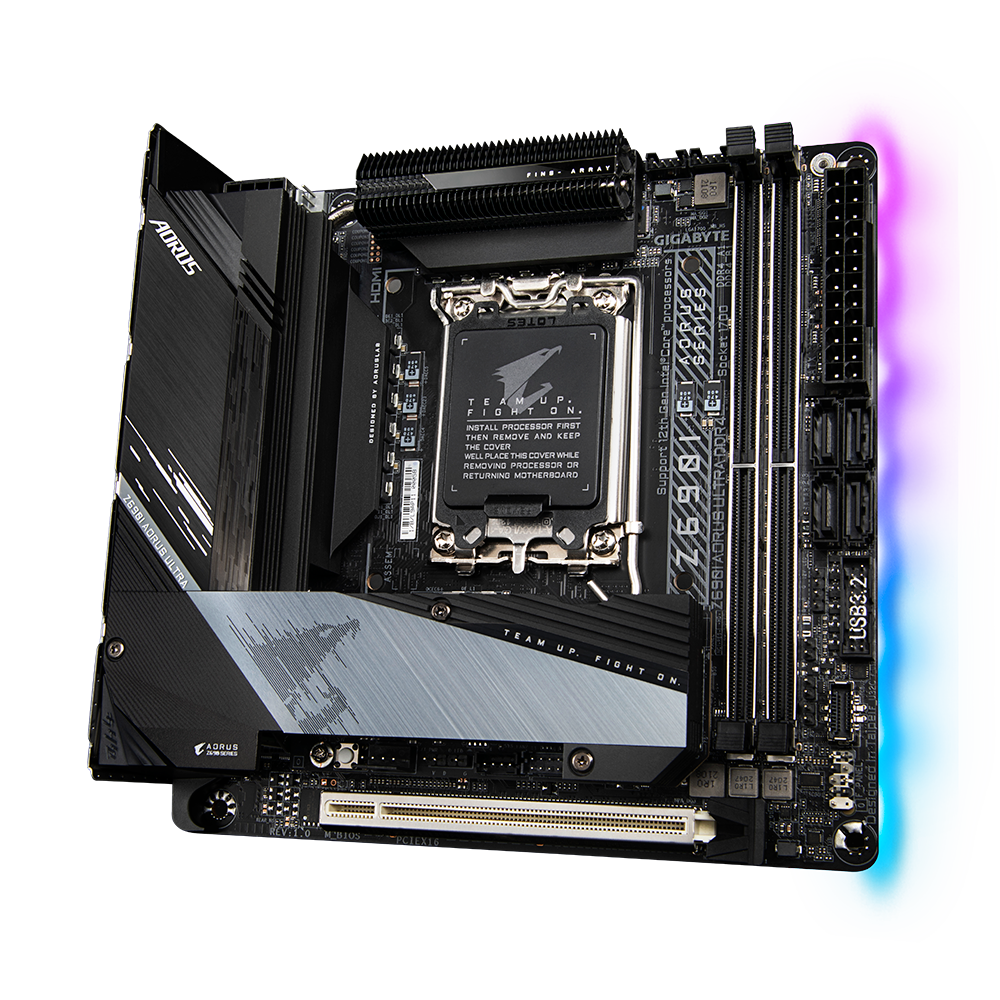

Bo Mạch Chủ GIGABYTE Z690I AORUS ULTRA DDR4 (rev. 1.0)

• DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 ( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( Mô-đun bộ nhớ OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/22133 MHz
• 2 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
  • Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
  • Hỗ trợ cổng tương thích HDMI 2.1 TMDS gốc.
• 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 5120x2160 @ 60 Hz
  • Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3
  • DisplayPort không hỗ trợ kết nối HDMI bằng bộ chuyển đổi.

• Realtek® ALC4080 CODEC
• Hỗ trợ cho DTS: X® Ultra
• Âm thanh độ nét cao
• 2 kênh

• WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
• BLUETOOTH 5.2
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  • Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.

CPU:

• 1 x đầu nối M.2 ở mặt sau GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 ở mặt trước GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2242/2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)
• 4 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10

Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.

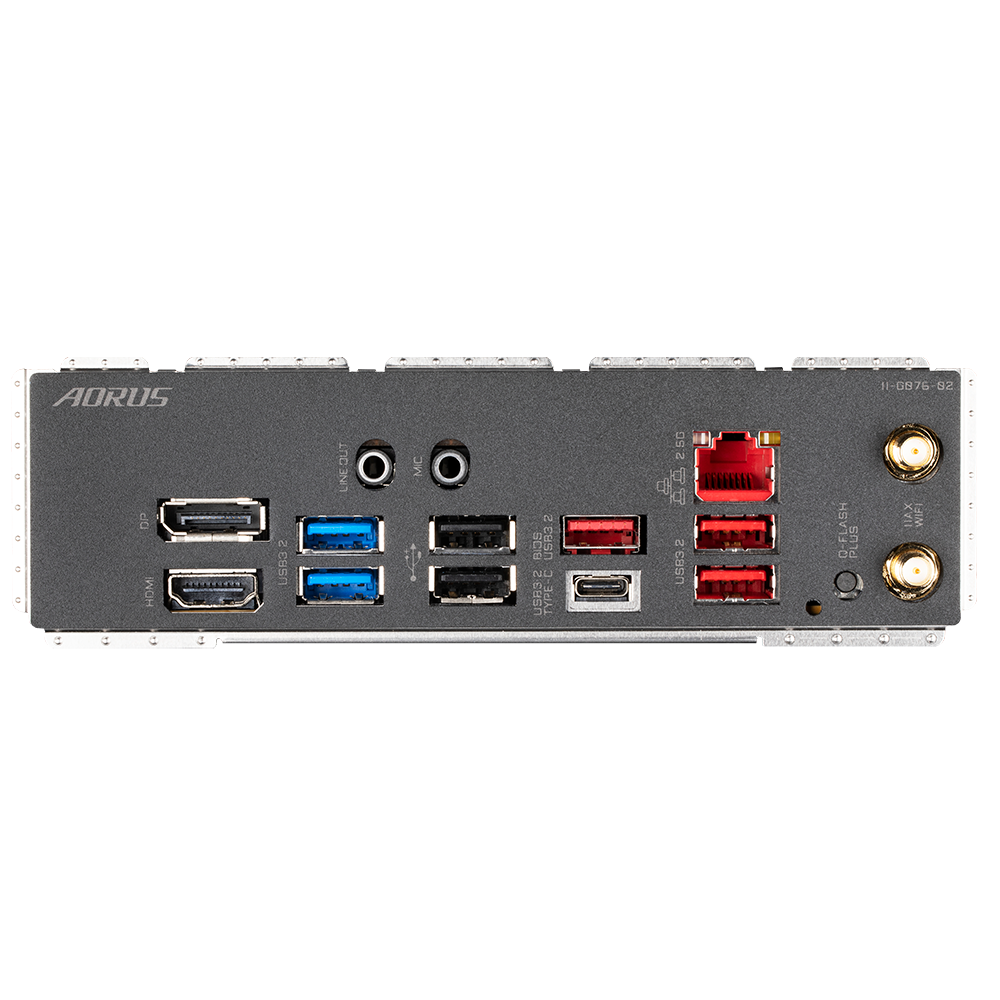

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Thế hệ 2, khả dụng thông qua đầu cắm USB bên trong
• 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
• 2 x cổng USB 2.0 / 1.1 ở mặt sau

• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB ở mặt trước của GC-Z690I BTB PLUG

• 1 x đầu nối nguồn chính ATX 24 chân
• 1 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu nối nguồn bên ngoài (Lưu ý 1)
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 2 đầu cắm quạt hệ thống (SYS_FAN1 / SYS_FAN2 (Lưu ý 1))
• 1 x tiêu đề dải LED có thể định địa chỉ (Lưu ý 1)
• 1 x đầu cắm dải LED RGB
• 2 x đầu nối M.2 Socket 3 (M2A_CPU (Lưu ý 2) / M2P_SB (Lưu ý 1))
• 4 x đầu nối SATA 6Gb / s
• 1 x tiêu đề bảng điều khiển phía trước
• 1 x tiêu đề âm thanh bảng điều khiển phía trước
• 1 x đầu cắm loa
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 1 x đầu cắm USB 2.0 / 1.1 (Lưu ý 1)
• 1 x nút đặt lại (Lưu ý 1)
• 1 x jumper đặt lại
• 1 x Clear CMOS jumper

Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

(Lưu ý 1) Đầu nối nằm ở mặt trước của GC-Z690I BTB PLUG.
(Lưu ý 2) Đầu nối nằm ở mặt sau GC-Z690I BTB PLUG.

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
